Systemhandbuch für Comelit Vedo 2.15.x Alarmanlage
Umfassender Leitfaden für die Comelit Vedo 2.15.x Alarmanlage. Erfahren Sie alles über Installation, Verkabelung, Programmierung und technische Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Vedo 2.15.x System ist eine moderne Einbruchmeldeanlage. Die Installation erfordert qualifiziertes Personal. Die Programmierung erfolgt über die Tastatur oder die Safe Manager Software. S. 3
Wichtigste Schritte
- System in Betrieb nehmen S. 41
Erste Inbetriebnahme
- Tastatur 1 konfigurieren S. 42
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Bus-Fehler
Keine zwei Komponenten desselben Typs mit derselben logischen Adresse.
S. 3Wartung und Reset
- Partial Reset (Code Recovery) S. 43
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebstemperatur | -10 °C / + 55 °C | Zulässiger Temperaturbereich für den Betrieb. | S. 6 |
Wo es im PDF steht
- Systembeschreibung S. 3
- Montageanleitung S. 34, 35, 36, 37
- Programmierung S. 41, 42, 43
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Programmierhandbuch für die Comelit Vedo 2.15.x Alarmanlage. Es enthält technische Spezifikationen, Anleitungen zur Montage der Gehäuse (BOXSTANDARD und BOXMETAL), Verkabelungsdiagramme für Bus-Komponenten und Sensoren sowie Anweisungen zur Inbetriebnahme und Programmierung über die Tastatur.
Systembeschreibung
Das Vedo-System ist eine moderne Einbruchmeldeanlage, die bis zu 200 Zonen und 16 Bereiche unterstützt. Das System besteht aus einer Zentrale (Master-Einheit) und verschiedenen Peripheriegeräten (Slave-Einheiten), die über einen RS485-Bus kommunizieren.
Installation und Montage

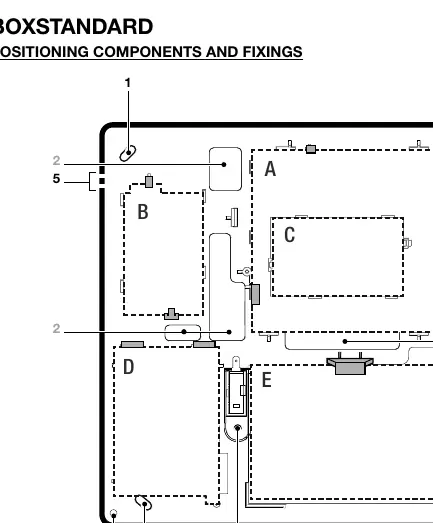

Die Zentrale kann in zwei Gehäusetypen installiert werden: BOXSTANDARD (Kunststoff) oder BOXMETAL (Metall). Vor der Montage müssen die PCBs und das Netzteil aus dem Gehäuse entfernt werden, um Beschädigungen zu vermeiden. Achten Sie bei der Wandmontage auf die Verwendung geeigneter Schrauben und Dübel.
Verkabelung und Bus-Anschluss
Die Kommunikation zwischen Zentrale und Erweiterungen erfolgt über einen RS485-Bus. Es wird empfohlen, abgeschirmte Kabel mit verdrillten Adernpaaren (120 Ohm Impedanz) zu verwenden. Vermeiden Sie Sternschaltungen und bevorzugen Sie die In-and-Out-Verkabelung. Der Bus muss an beiden Enden mit einem 120-Ohm-Widerstand terminiert werden.
Programmierung und Inbetriebnahme
Die Programmierung erfolgt direkt über die Tastatur oder die Safe Manager Software. Nach dem ersten Einschalten ist nur Tastatur Nr. 1 aktiv. Die Konfiguration erfordert die Eingabe von Installer-Codes (Standard: 001961). Das System unterstützt verschiedene Zonen-Konfigurationen (NC, NO, einfach/doppelt/dreifach balanciert).
Erweiterungsmodule
Das System kann durch verschiedene Module erweitert werden:
- VEDOVOICE: Sprachmodul für Sprachnachrichten und Fernsteuerung.
- VEDOGSM / VEDOGSM4G: GSM-Module für SMS, Anrufe und Datenübertragung.
- VEDOIP / VEDOIPA: IP-Module für Ethernet-Anbindung und Fernzugriff via App.
- VEDOWIFI: Wi-Fi-Modul für drahtlose Netzwerkanbindung.
Technische Daten
Die Zentrale arbeitet mit einer Spannung von 10-15 V DC. Die Betriebstemperatur liegt zwischen -10 °C und +55 °C. Das System erfüllt die Sicherheitsanforderungen gemäß EN 50131-1 (Grad 2).
Praktische Hilfe
Typische Probleme
System meldet Bus-Fehler
Überprüfen Sie, ob zwei Komponenten desselben Typs dieselbe logische Adresse haben.
Keine GSM-Verbindung
Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist und das Modul über Safe Manager aktiviert wurde.
Tastatur zeigt 'FUNCTION NOT AVAILABLE'
Stellen Sie sicher, dass Sie die erforderlichen Berechtigungen haben oder der Benutzer authentifiziert ist.
Vor der Verwendung
- Stromversorgung vor Arbeiten an der Verkabelung trennen.
- Sicherstellen, dass alle Bus-Module korrekt adressiert sind.
- Endwiderstand (120 Ohm) an den Enden der Bus-Linie installieren.
- Gehäuse gemäß Montageanleitung an der Wand befestigen.
- Sicherstellen, dass die Sabotagekontakte korrekt konfiguriert sind.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

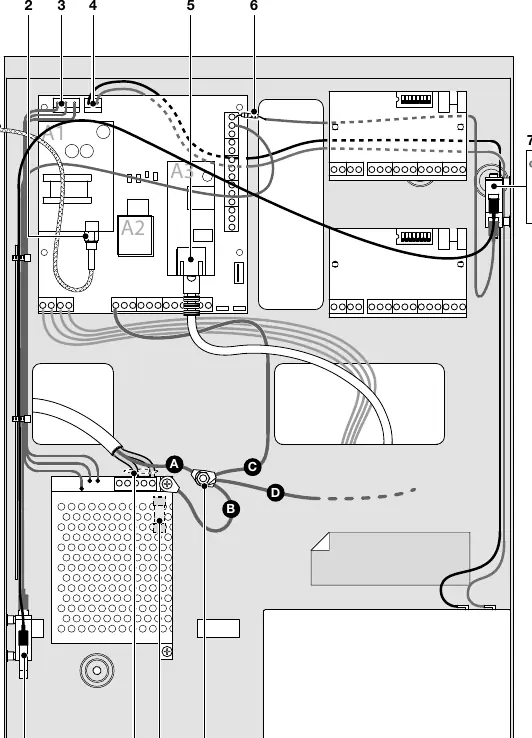

- Die Schaltpläne zeigen die korrekte Trennung von SELV- und Hochspannungskreisen.
- Die Bus-Verkabelung sollte als 'In-and-Out'-Struktur ausgeführt werden.
- Die Anschlussbeispiele für Sirenen zeigen die korrekte Verwendung von Sabotage- und Fehlerzonen.
Modellkompatibilität
- VEDOIPA erfordert Firmware-Version >= 2.10.
- VEDOWIFI erfordert Firmware-Version >= 2.15.x.
- RF10VEDO/RF32VEDO dürfen nicht in BOXMETAL-Gehäusen montiert werden.
