Bedienungsanleitung für den Cobra 036I400PSW Wechselrichter

Wichtige Informationen aus der Anleitung

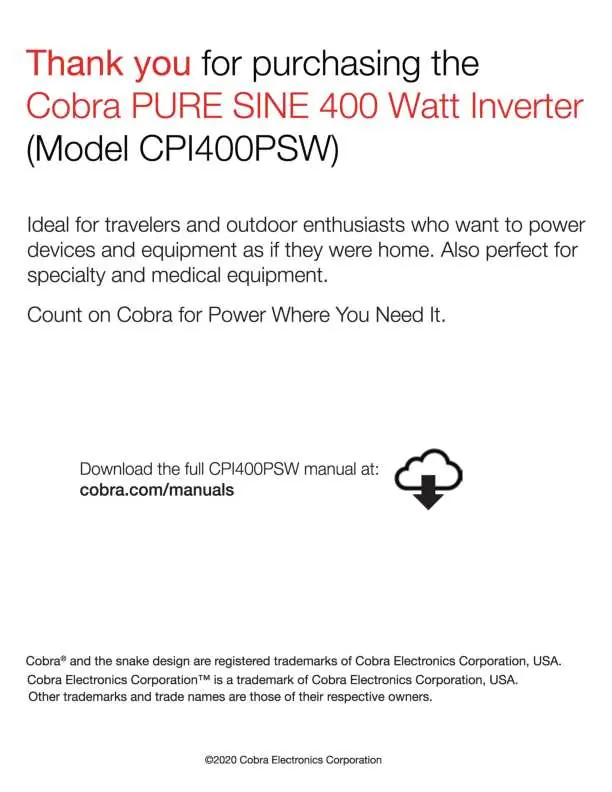

Dieses Dokument ist eine Schnellstartanleitung für den Cobra 036I400PSW Wechselrichter. Es enthält grundlegende Anweisungen für die Installation, den Anschluss an eine 12V-Stromquelle und den sicheren Betrieb. Bitte beachten Sie, dass der Wechselrichter nur für 12V-Gleichstromquellen geeignet ist und eine maximale Dauerleistung von 400 Watt bietet.

Produktbeschreibung

Der Cobra 036I400PSW ist ein Wechselrichter mit reiner Sinuswelle, der 12V-Gleichstrom in 115V-Wechselstrom umwandelt. Er ist ideal für den Betrieb empfindlicher Elektronik, medizinischer Geräte und Haushaltsgeräte in Fahrzeugen, Wohnmobilen oder Booten.

Installation und Montage

Der Wechselrichter sollte an einem kühlen, trockenen und gut belüfteten Ort im Fahrzeug montiert werden. Er muss horizontal auf einer flachen, sicheren Oberfläche befestigt werden. Stellen Sie sicher, dass die Vorderseite des Geräts nach außen zeigt und keine Kabel, Kraftstoffleitungen oder Flüssigkeitstanks hinter der Montagefläche beschädigt werden.

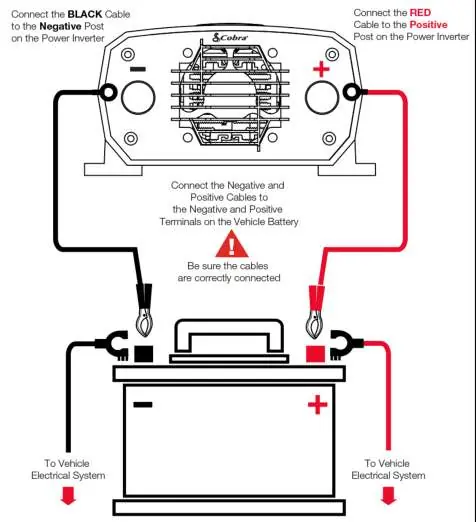

Anschluss an die Fahrzeugbatterie

1. Trennen Sie den negativen (-) Batteriepol des Fahrzeugs.
2. Installieren Sie die isolierten Anschlusskappen an den Enden der Stromkabel (ROT = positiv, SCHWARZ = negativ).
3. Verbinden Sie das SCHWARZE Kabel mit dem negativen (-) Anschluss am Wechselrichter.
4. Verbinden Sie das ROTE Kabel mit dem positiven (+) Anschluss am Wechselrichter.
5. Verbinden Sie das andere Ende des ROTEN Kabels mit dem positiven (+) Pol der Fahrzeugbatterie.
6. Verbinden Sie das andere Ende des SCHWARZEN Kabels mit dem negativen (-) Pol der Fahrzeugbatterie.
7. Überprüfen Sie alle Verbindungen auf korrekte Polarität.

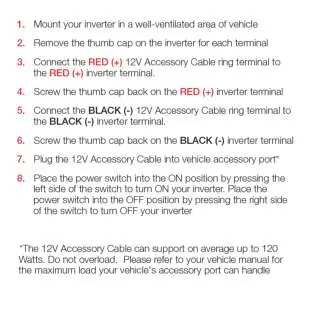

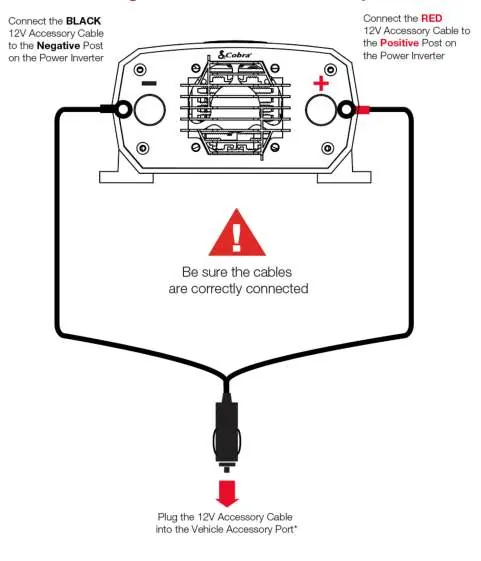

Anschluss an den 12V-Zubehöranschluss

1. Entfernen Sie die Kappen an den Anschlüssen des Wechselrichters.
2. Verbinden Sie das rote 12V-Zubehörkabel mit dem positiven (+) Anschluss und das schwarze Kabel mit dem negativen (-) Anschluss.
3. Schrauben Sie die Kappen wieder fest.
4. Stecken Sie das Kabel in den Zubehöranschluss des Fahrzeugs.

Bedienung

Stellen Sie sicher, dass der Wechselrichter ausgeschaltet ist, bevor Sie Geräte anschließen. Drücken Sie die linke Seite des Netzschalters, um das Gerät einzuschalten. Schalten Sie angeschlossene Geräte nacheinander ein, um hohe Anlaufströme zu vermeiden.

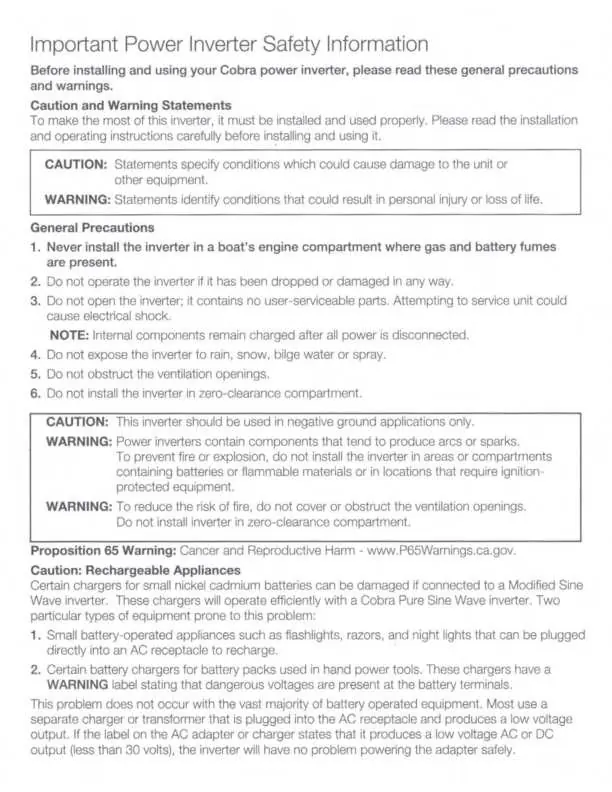

Sicherheit und Schutz

Das Gerät verfügt über den Pentagon Protection-Schutz: Übertemperaturschutz, Verpolungsschutz, Überspannungsschutz, Unterspannungswarnung und Unterspannungsabschaltung.

Wartung

Reinigen Sie das Gehäuse regelmäßig mit einem feuchten Tuch. Überprüfen Sie die Anschlüsse auf festen Sitz und stellen Sie sicher, dass die Lüftungsschlitze frei von Staub und Schmutz sind.
