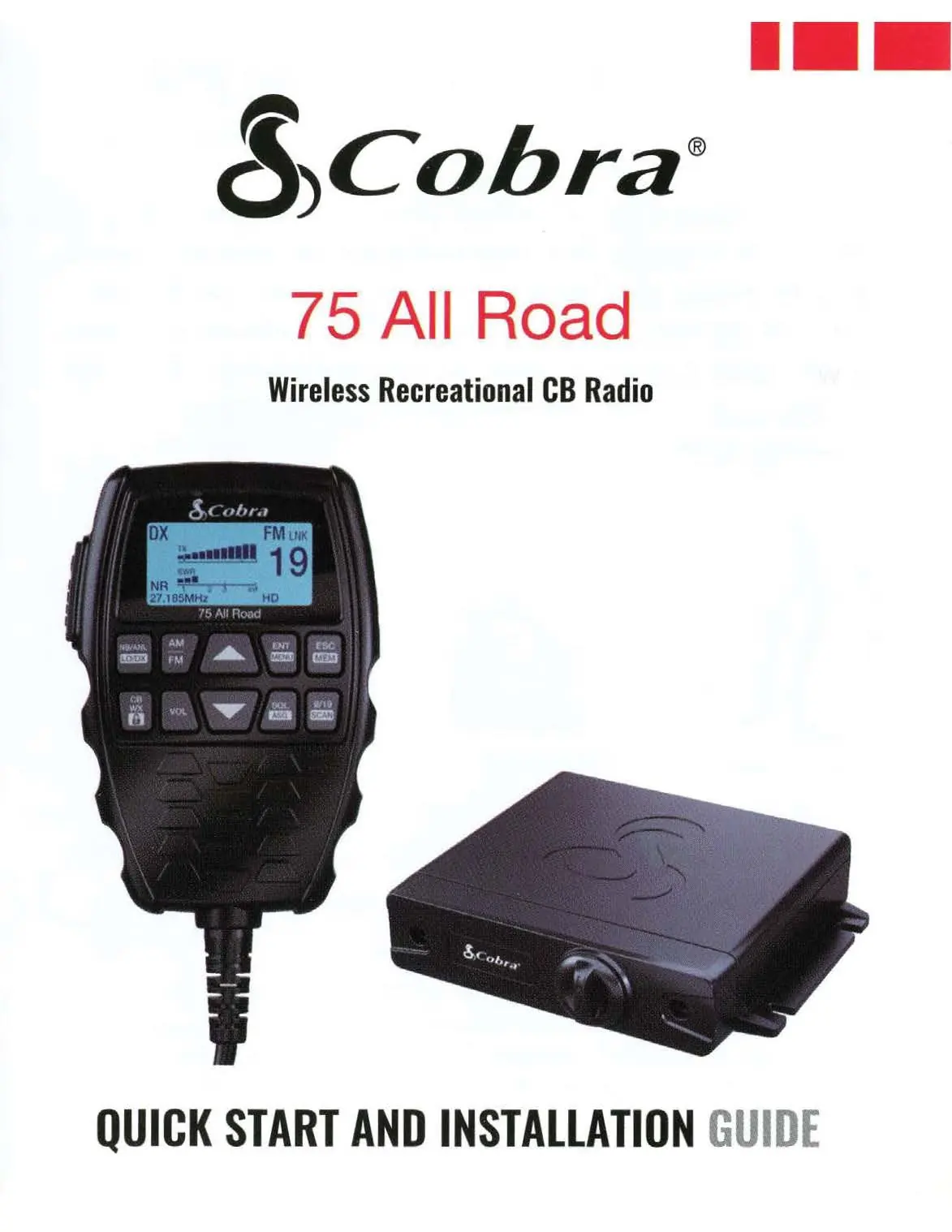

Bedienungsanleitung für das Cobra 75 All Road Wireless Recreational CB-Funkgerät
Schnellstartanleitung und Benutzerhandbuch für das Cobra 75 All Road Wireless CB-Funkgerät. Erfahren Sie mehr über Installation, Bluetooth-Kopplung, Rauschunterdrückung und Menüeinstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das Cobra 75 All Road ist ein drahtloses CB-Funkgerät, das aus einem Handgerät und einer Black-Box-Transceiver-Einheit besteht. Die Installation erfordert eine Stromversorgung (12V) und eine externe CB-Antenne. Das Gerät bietet digitale Rauschunterdrückung (DSP) und Bluetooth-Konnektivität für Headsets und eine optionale PTT-Taste.
Produktmerkmale
Das System besteht aus einem Handgerät mit LCD-Display, PTT-Taste, AM/FM-Modus-Umschaltung, Rauschunterdrückungsfiltern (NB/ANL), Squelch-Steuerung und Menüführung. Die Black-Box verfügt über einen USB-Anschluss, einen externen Lautsprecheranschluss und einen Antennenanschluss.
Installation und Inbetriebnahme

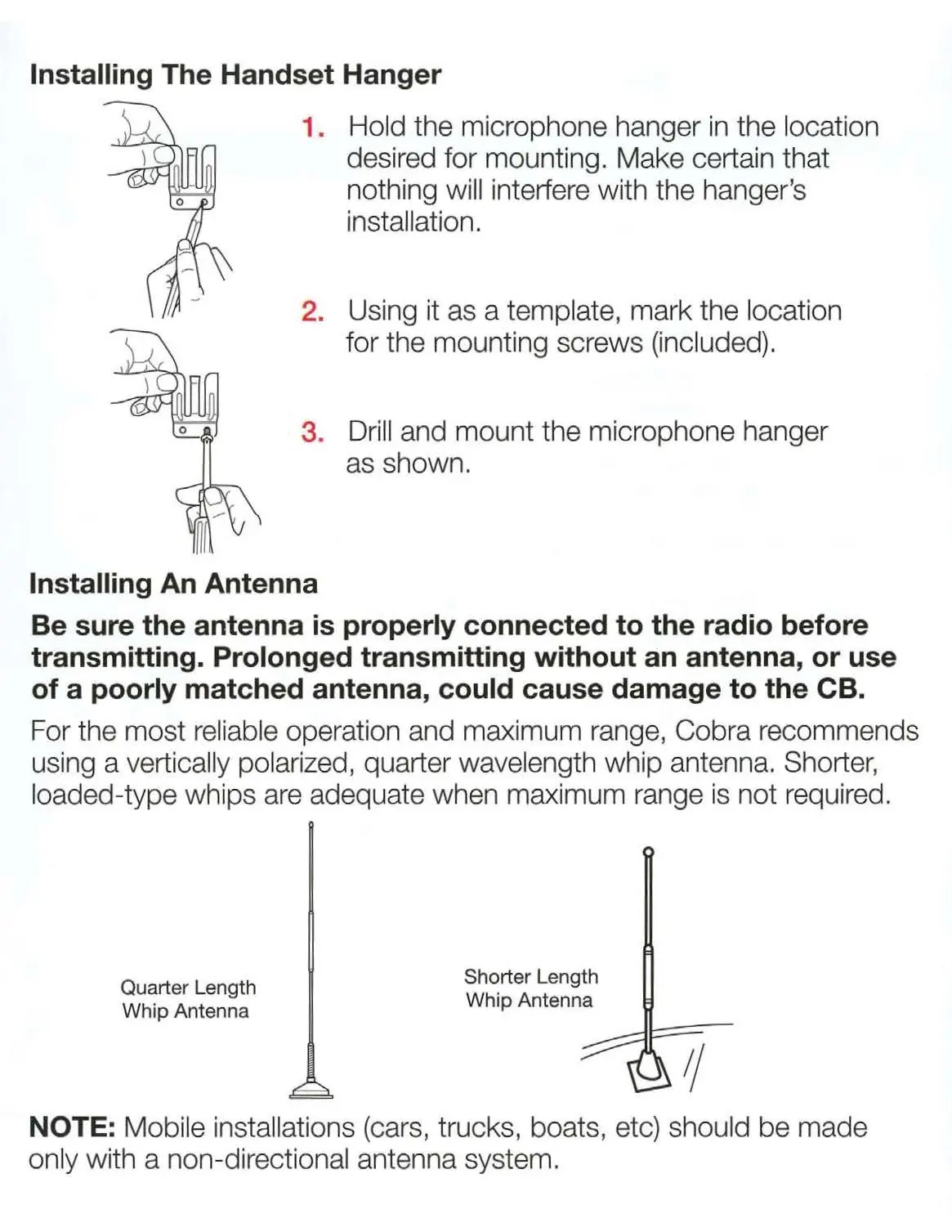

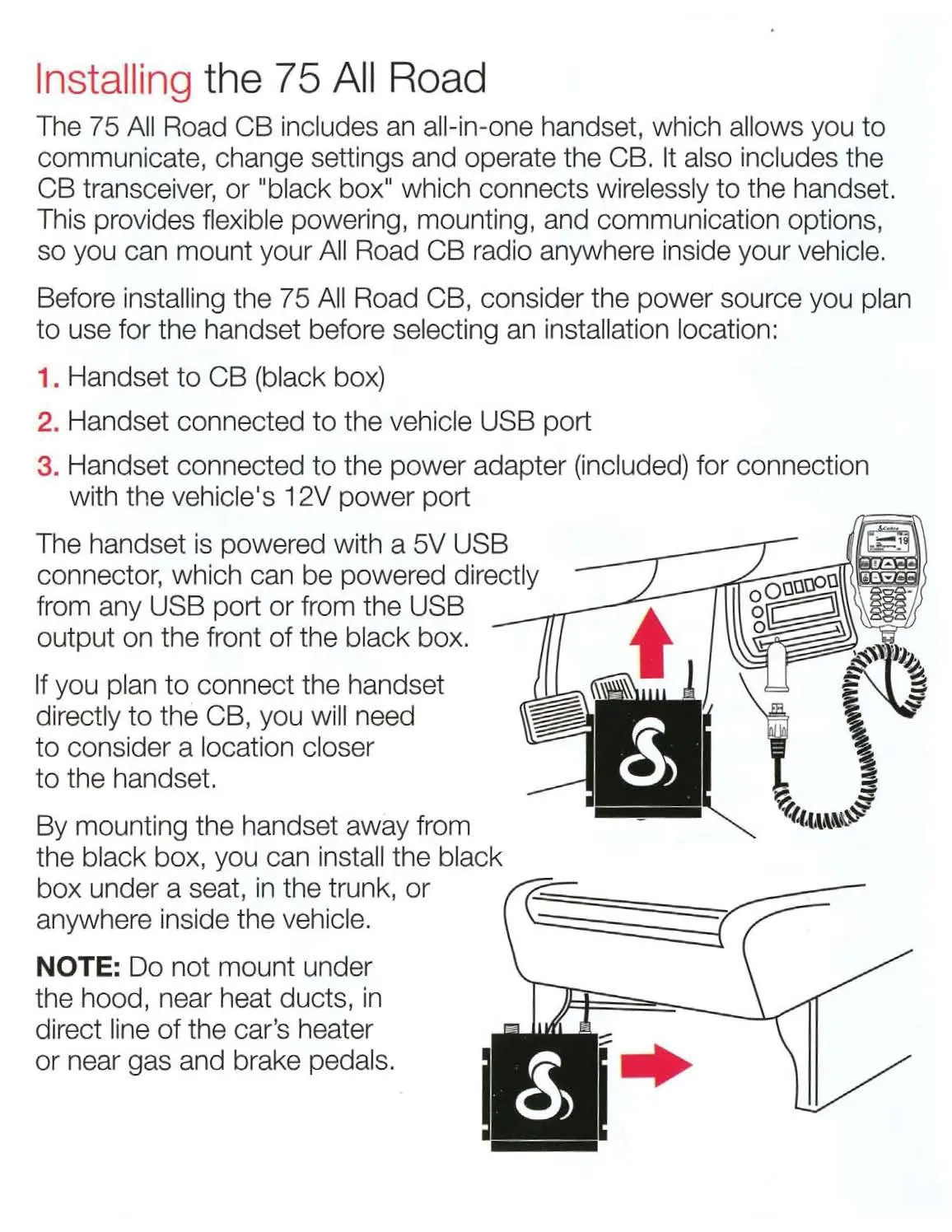

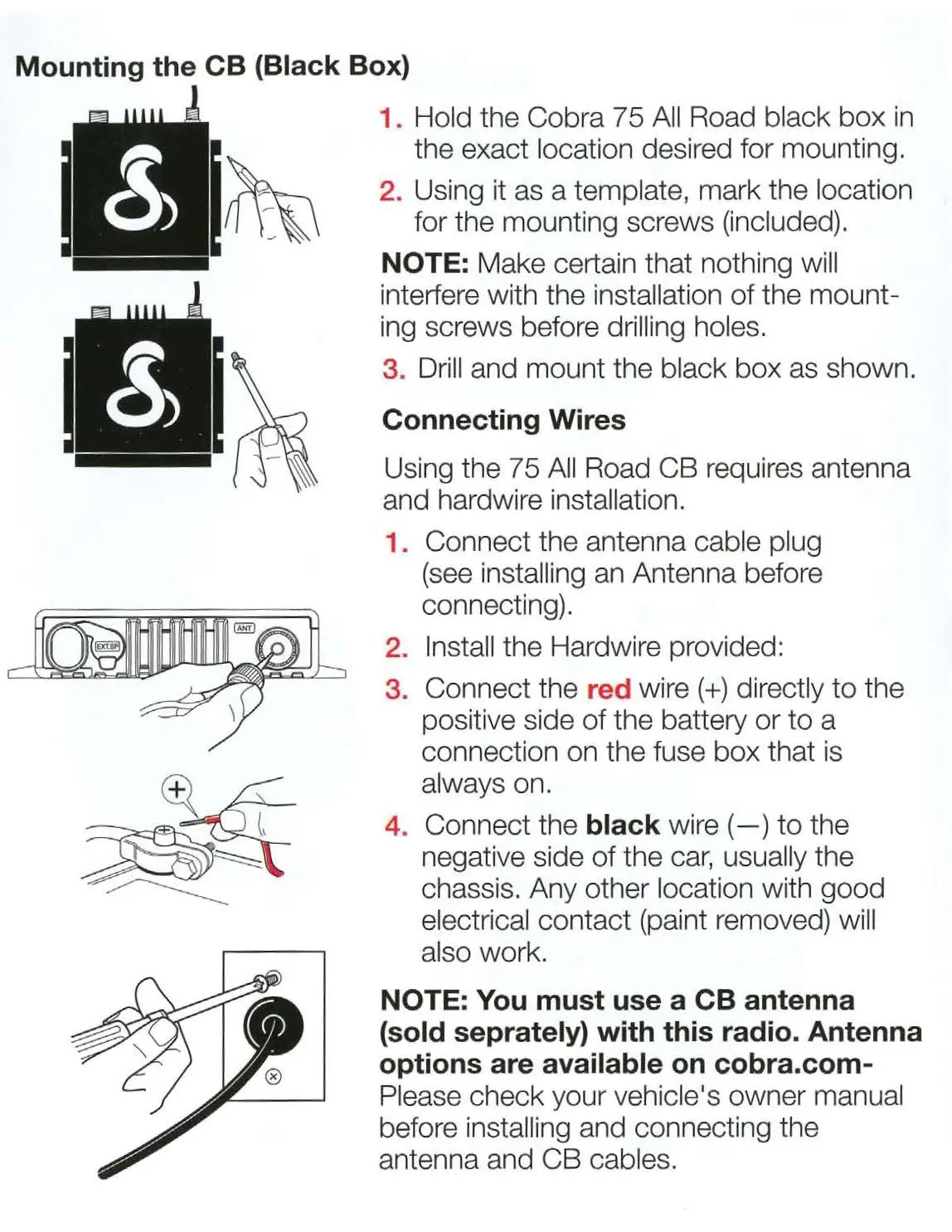

Die Installation umfasst die Montage der Black-Box, den Anschluss der Stromkabel (rot an Plus, schwarz an Masse) und die Installation einer CB-Antenne. Das Handgerät kann über USB oder den mitgelieferten 12V-Adapter geladen werden. Stellen Sie sicher, dass die Black-Box und das Handgerät drahtlos gekoppelt sind.
Bedienung und Einstellungen

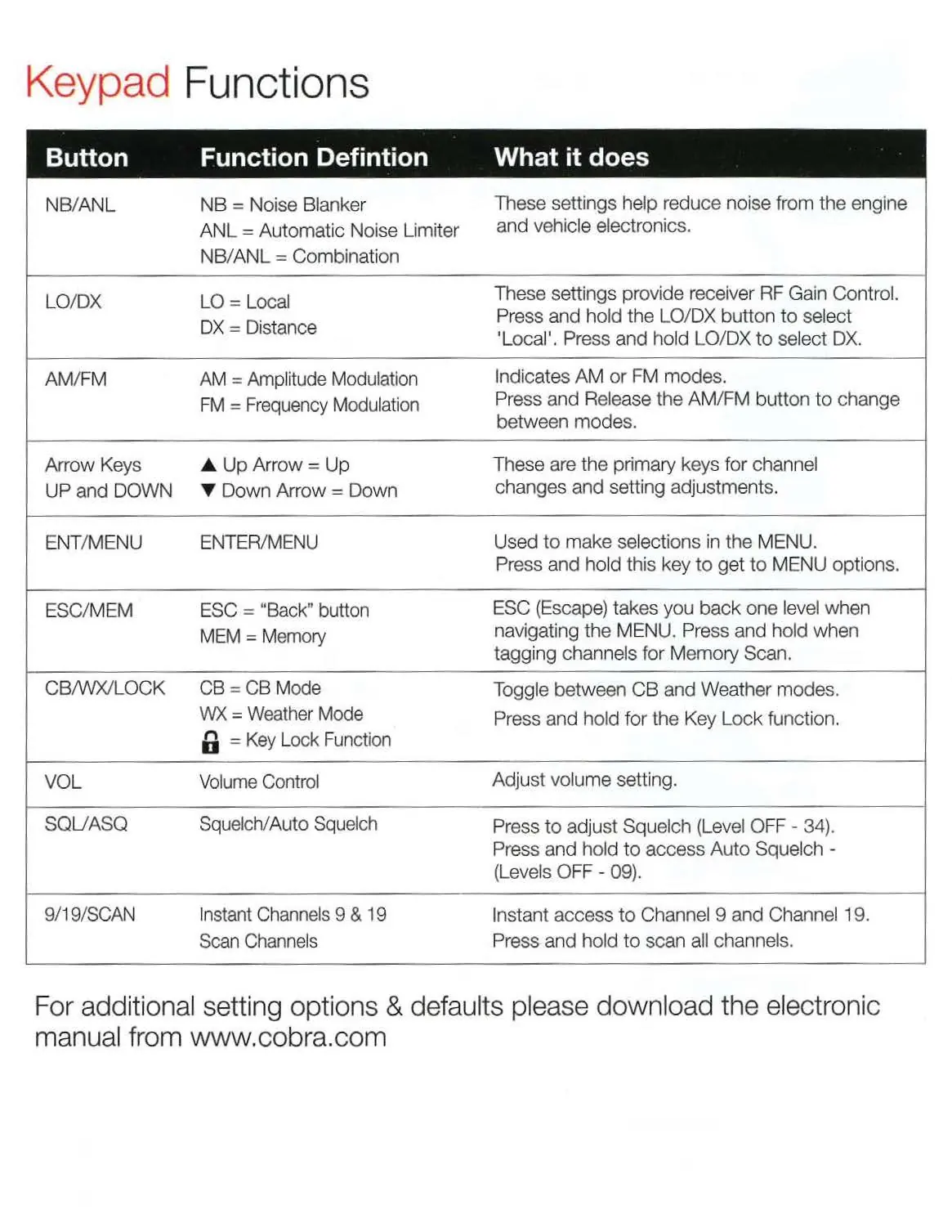

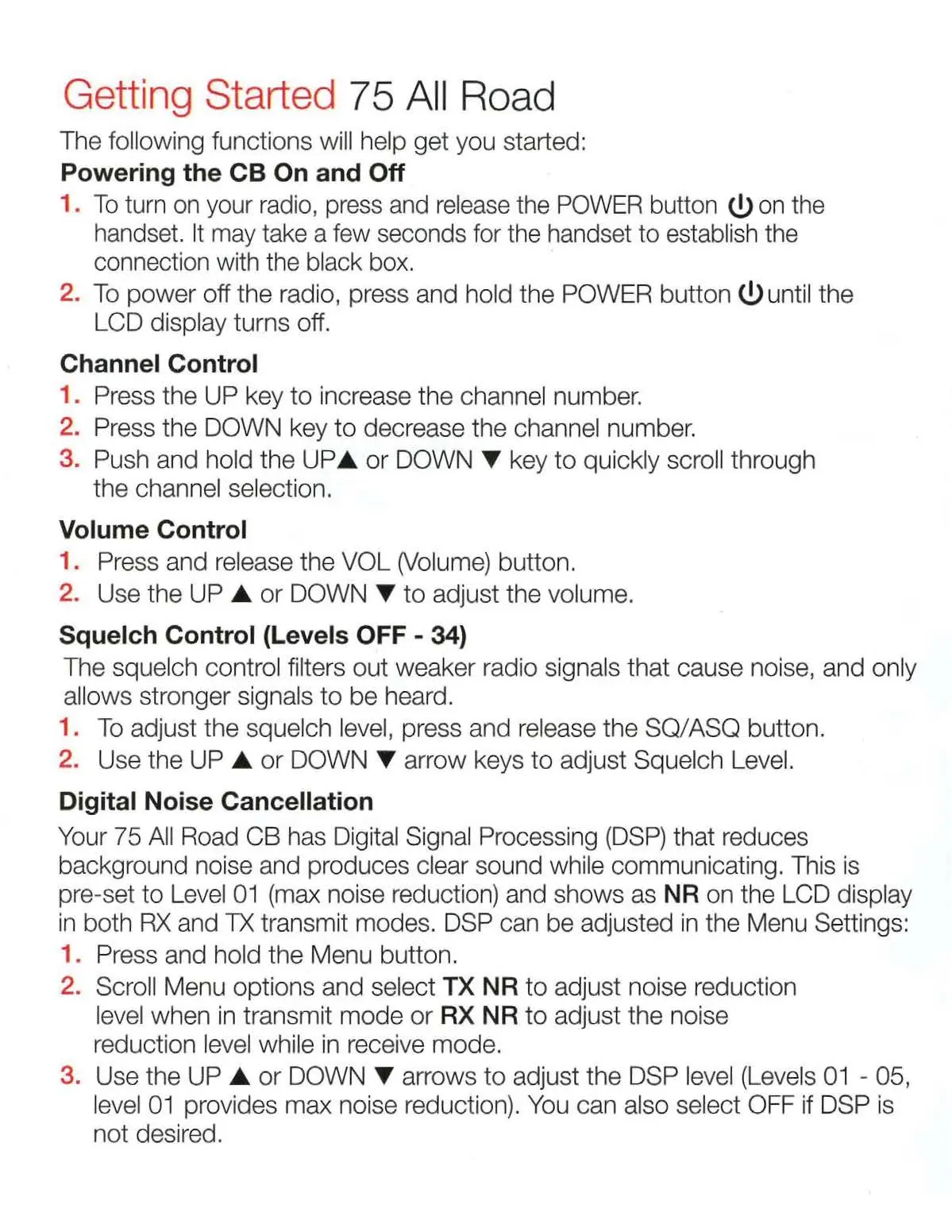

Das Gerät wird über das Handgerät gesteuert. Wichtige Funktionen umfassen:
- Kanalwahl: Über die Auf-/Ab-Tasten.
- Squelch: Filtert schwache Signale (Stufen OFF bis 34).
- Digitale Rauschunterdrückung (DSP): Einstellbar für Senden (TX NR) und Empfangen (RX NR) in den Menüeinstellungen (Stufen 01-05).

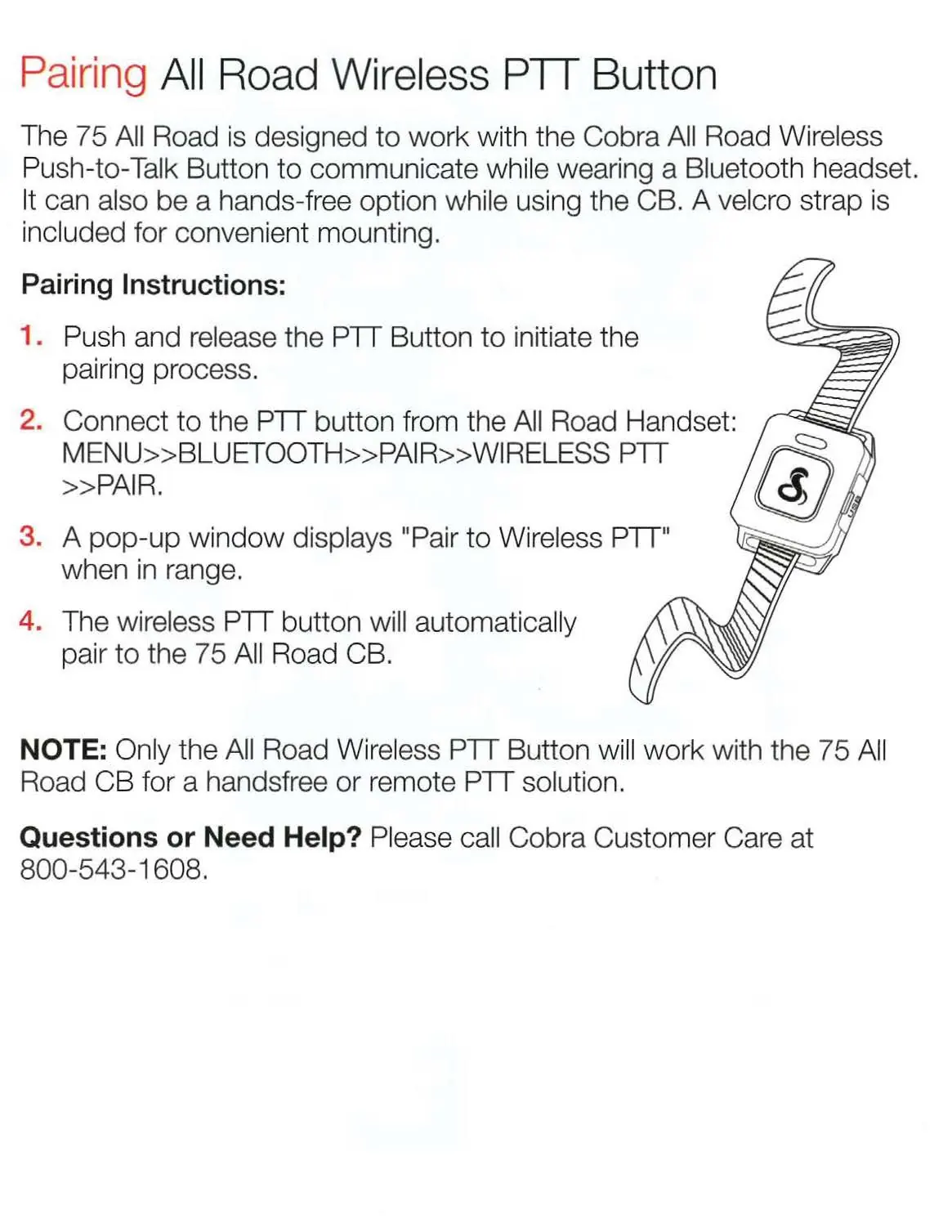

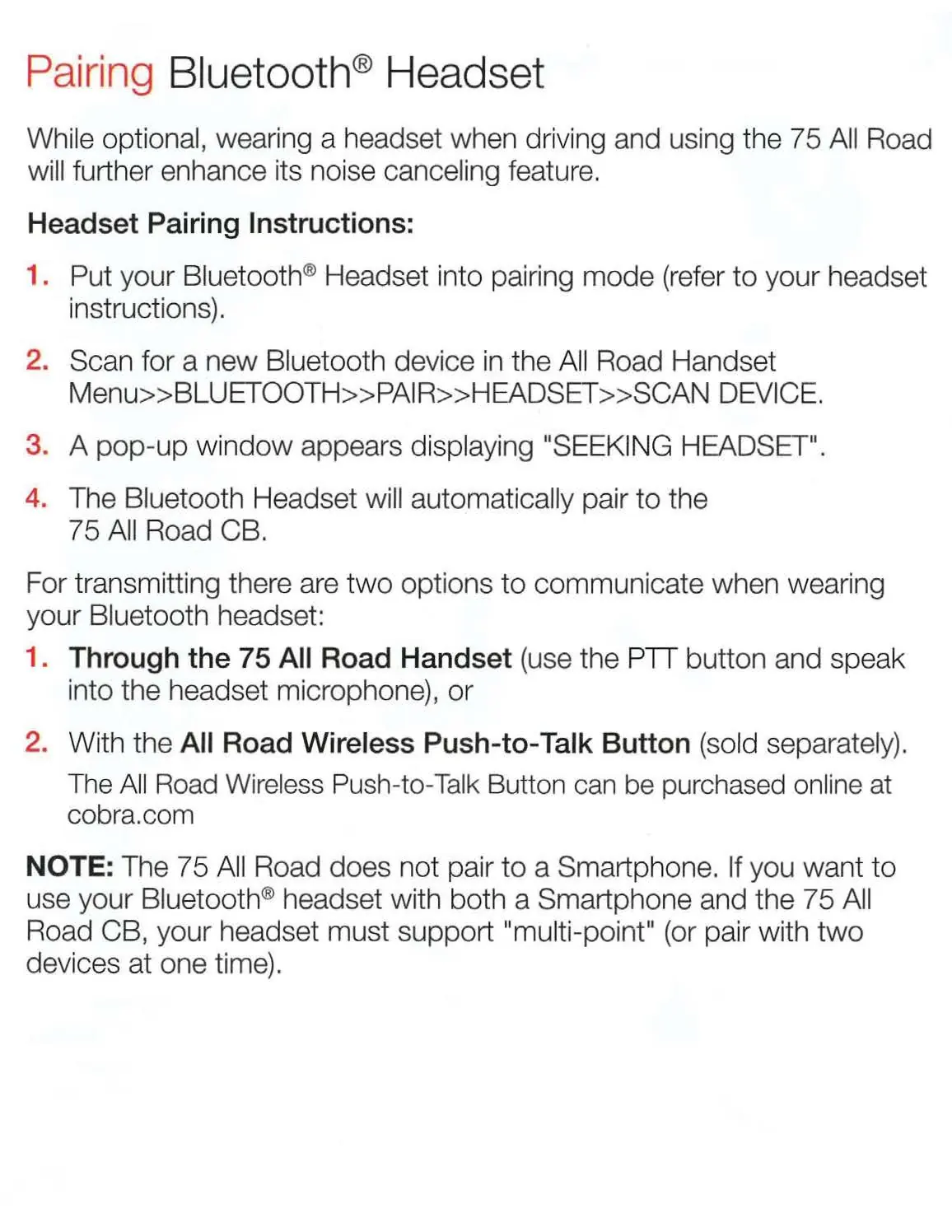

- Bluetooth: Kopplung von Headsets und der optionalen PTT-Taste über das Menü.
- VOX: Sprachgesteuerte Übertragung (erfordert PTT-Taste).
Wartung und Fehlerbehebung
Bei Problemen mit statischem Rauschen sollte die Squelch-Einstellung erhöht werden. Wenn das Handgerät nur das Cobra-Logo anzeigt, trennen Sie die Stromversorgung und verbinden Sie das Handgerät direkt mit dem USB-Port der Black-Box, um die Verbindung zurückzusetzen.
Technische Daten
Das Gerät unterstützt 40 Kanäle (AM/FM), hat eine Sendeleistung von 4 Watt und einen Betriebstemperaturbereich von -30°C bis +65°C. Die Komponenten sind IP66-zertifiziert (wasser- und staubdicht).
Herstellerinformationen
Cobra Electronics
Praktische Hilfe
Typische Probleme
Statische Störungen bei Telefonaten oder Streaming über das Headset.
Verringern Sie die Lautstärke am Gerät oder erhöhen Sie die Squelch-Einstellung.
Kein Ton aus dem Headset.
Überprüfen Sie die Bluetooth-Kopplung und den Audio-Pfad im Menü.
Handgerät zeigt nur das Cobra-Logo.
Trennen Sie die Stromversorgung, verbinden Sie das Handgerät per USB mit der Black-Box und starten Sie neu.
Vor der Verwendung
- Stellen Sie sicher, dass eine kompatible CB-Antenne installiert ist.
- Prüfen Sie die 12V-Stromanschlüsse (rot an Plus, schwarz an Masse).
- Stellen Sie sicher, dass die Black-Box und das Handgerät gekoppelt sind.
- Prüfen Sie, ob der USB-Anschluss bei Nichtgebrauch mit der Schutzkappe abgedichtet ist.
Technische Daten in der Praxis
- Squelch (OFF-34)
- Filtert Hintergrundrauschen; höhere Werte unterdrücken schwächere Signale.
Abbildungen und Diagramme

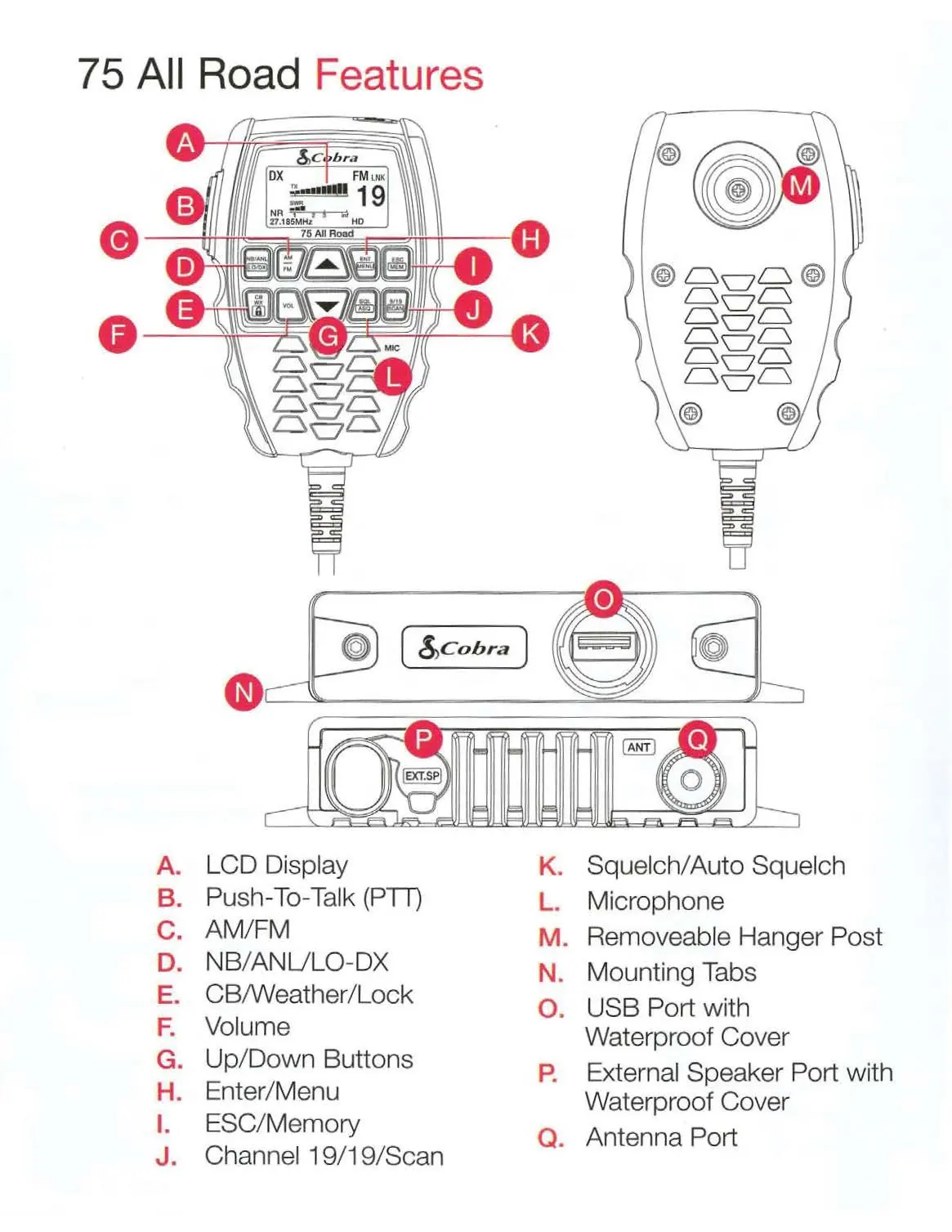

- Das Handgerät verfügt über Tasten für Kanalwahl, Squelch, AM/FM-Modus und Menüzugriff.

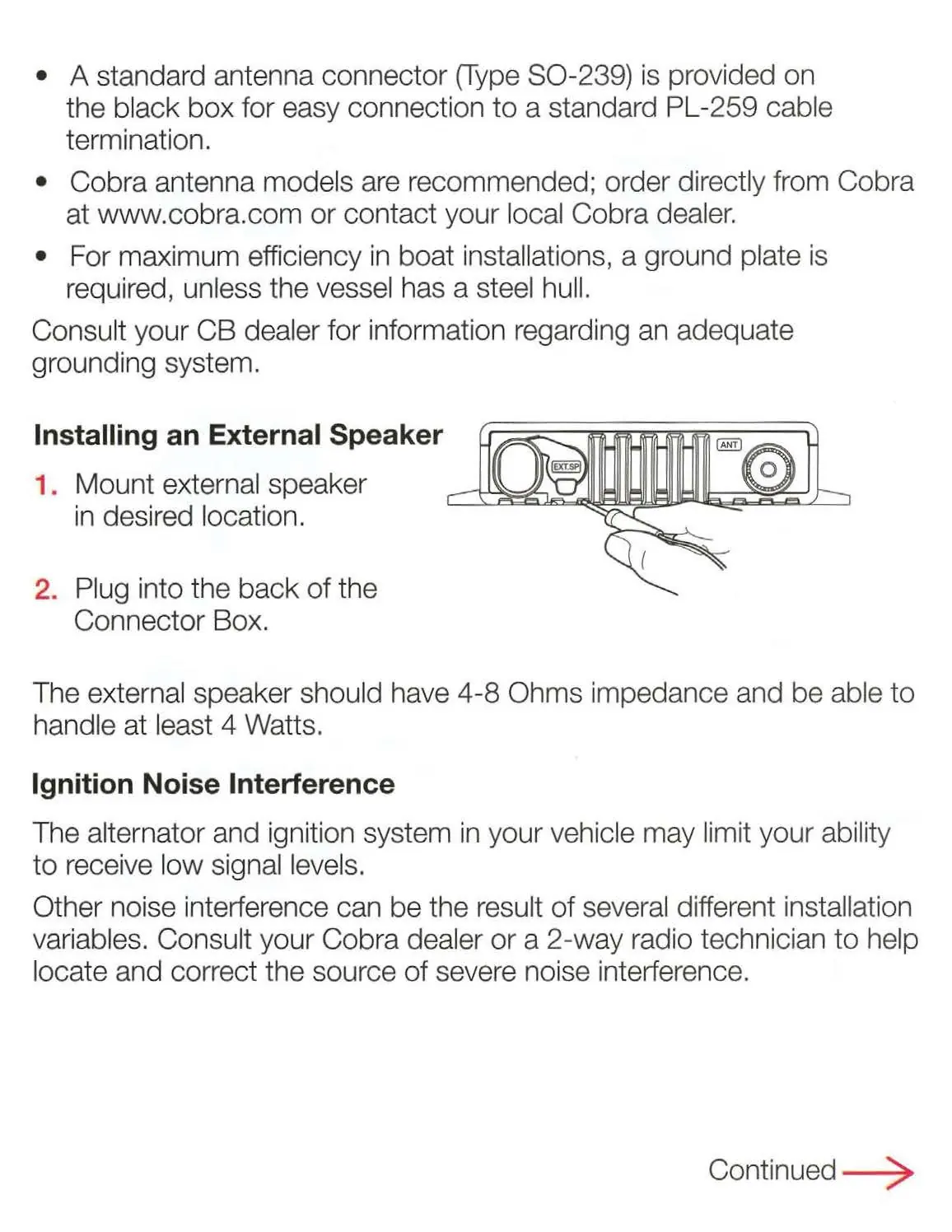

- Die Black-Box besitzt Anschlüsse für die Antenne, externe Lautsprecher und USB-Stromversorgung.
Modellkompatibilität
- Erfordert eine externe CB-Antenne (nicht im Lieferumfang enthalten).
- VOX-Funktion erfordert die optionale All Road Wireless PTT-Taste.
- Das Gerät koppelt nicht direkt mit Smartphones für CB-Audio.
