Bedienungsanleitung für Cobra Jump Starter 800A
Schnellstartanleitung für den Cobra Jump Starter 800A. Erfahren Sie, wie Sie Ihr Fahrzeug sicher starten, mobile Geräte über USB laden und das Gerät korrekt warten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Cobra Jump Starter 800A ist ein kompakter Lithium-Ionen-Starthilfe-Booster und eine Powerbank. Vor der ersten Verwendung muss das Gerät vollständig aufgeladen werden. Um die Akkuleistung zu erhalten, sollte das Gerät alle 12 Monate oder bei niedrigem Ladestand erneut vollständig geladen werden.
Funktionen des Geräts
- LED-Ladestandsanzeige
- Ein-/Aus-Taste und Taschenlampensteuerung
- Starthilfe-Anschluss
- Integrierte LED-Taschenlampe (Modi: Dauerlicht, Stroboskop, SOS)
- USB-C-Eingang/Ausgang (Schnellladung)
- USB-A-Ausgang (Schnellladung)
Starthilfe für Ihr Fahrzeug

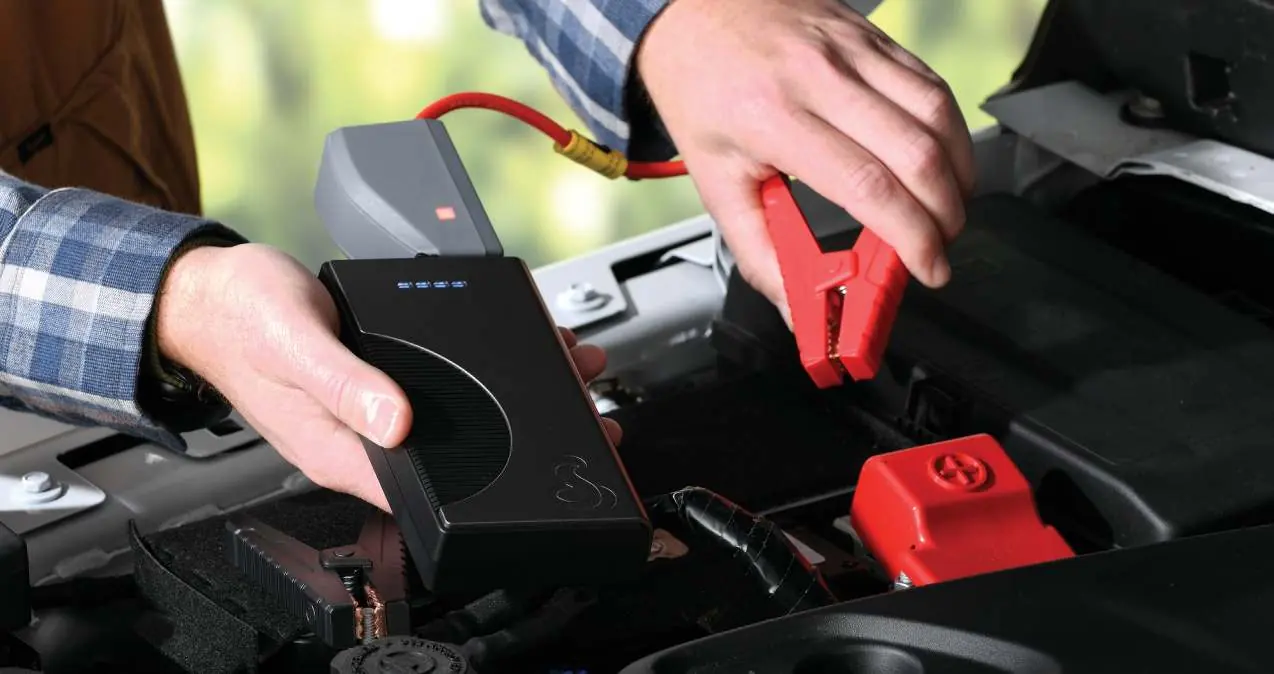

- Verbinden Sie die Starthilfeklemmen mit den Batteriepolen (zuerst Rot an Plus, dann Schwarz an Minus).
- Schließen Sie die Starthilfekabel an den Jump Starter 800A an.
- Warten Sie, bis die LED am Starthilfekabel grün leuchtet, und starten Sie dann das Fahrzeug.
- Trennen Sie nach dem Startvorgang zuerst das Kabel vom Jump Starter und anschließend die Klemmen von der Batterie.
Laden von Geräten
Verbinden Sie Ihr 5V-USB-Gerät mit dem USB-A- oder USB-C-Ausgang. Drücken Sie die Power-Taste, um den Ladevorgang zu starten. Die LED-Leiste zeigt den aktiven Ladevorgang an.
Aufladen des Jump Starters
Das Gerät wird über den USB-C-Anschluss geladen. Während des Ladevorgangs blinkt der letzte LED-Balken. Sobald alle Balken dauerhaft leuchten, ist der Ladevorgang abgeschlossen.
Sicherheitshinweise
- Halten Sie das Gerät von Feuer und Wasser fern.
- Nicht in Umgebungen mit entflammbaren Gasen oder Dämpfen verwenden.
- Betriebstemperatur: -10°C bis +45°C.
- Bei extrem kalten Bedingungen zur Lagerung ins Haus bringen.
- Das Gerät darf nicht geöffnet werden; es enthält keine vom Benutzer austauschbaren Teile.
Fehlerbehebung (Tri-Color Status LED)
- Kein Licht: Verbindung nicht erkannt oder Akku leer.
- Rotes Dauerlicht: Verpolung. Klemmen tauschen.
- Rotes Blinklicht: Überstromschutz. 30 Sekunden warten und erneut versuchen.
- Gelbes Blinklicht: Kabel nicht korrekt verbunden oder Gerät zu heiß.
- Rot/Grün abwechselnd blinkend: Überhitzungsschutz nach zu vielen Startversuchen. Warten Sie einige Minuten.
Herstellerinformationen
Cobra Electronics
Praktische Hilfe
Typische Probleme
LED am Starthilfekabel leuchtet nicht
Trennen Sie die Kabel für 30 Sekunden, prüfen Sie den Ladestand des Jump Starters und schließen Sie sie erneut an.
Gerät lädt nicht
Stellen Sie sicher, dass Sie den USB-C-Anschluss zum Aufladen verwenden. Das Gerät muss regelmäßig (alle 12 Monate) geladen werden, um Tiefentladungsschäden zu vermeiden.
Überhitzungsschutz (Rot/Grün blinkend)
Entfernen Sie die Kabel und warten Sie einige Minuten, bis das Gerät abgekühlt ist.
Vor der Verwendung
- Gerät vor der ersten Benutzung vollständig aufladen.
- Sicherstellen, dass die Fahrzeugbatterie nicht vollständig entladen ist.
- Prüfen, ob die Umgebung um die Batterie gut belüftet ist.
- Persönliche Metallgegenstände (Ringe, Uhren) ablegen.
- Sicherstellen, dass alle Fahrzeugverbraucher ausgeschaltet sind.
Technische Daten in der Praxis
- Spitzenstrom (800A)
- Maximale Stromstärke für den Startvorgang von Benzin- und Dieselmotoren.
- USB-C Eingang/Ausgang
- Dient sowohl zum Aufladen des Jump Starters als auch zum schnellen Laden externer Geräte.
- Betriebstemperatur
- Das Gerät sollte nur zwischen -10°C und +45°C verwendet werden, um die Akkulebensdauer zu schützen.
Abbildungen und Diagramme
- A: LED-Ladestandsanzeige
- C: Starthilfe-Anschluss
- E: USB-C-Anschluss (In/Out)
- F: USB-A-Anschluss (Out)
Modellkompatibilität
- Geeignet für Benzin- und Diesel-PKWs sowie leichte LKWs.
- Nicht für den Einsatz in gewerblichen Reparaturwerkstätten vorgesehen.
- Nur zum Starten von Fahrzeugen mit 12V-Batterien geeignet.
