Montageanleitung für Belleze Harper TV-Lowboard mit elektrischem Kamin 014-HG-41893
Detaillierte Montageanleitung für das Belleze Harper TV-Lowboard mit elektrischem Kamin (Modell 014-HG-41893). Erfahren Sie, wie Sie das Möbelstück sicher aufbauen, die Türen ausrichten und den Kamin korrekt installieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung führt Sie durch die Montage des Belleze Harper TV-Lowboards mit elektrischem Kamin. Bitte beachten Sie folgende wichtige Punkte:
- Montageaufwand: Die Montage erfordert zwei Personen und dauert schätzungsweise 100 Minuten.
- Sicherheit: Das Möbelstück muss zwingend mit der mitgelieferten Kippsicherung an der Wand befestigt werden, um schwere Verletzungen durch Umkippen zu vermeiden.
- Gewichtsbeschränkungen: Die maximale Traglast für die Oberseite beträgt 70 lbs (ca. 31,8 kg). Die Regalböden sind für maximal 30 lbs (ca. 13,6 kg) ausgelegt.
- TV-Kompatibilität: Das Lowboard ist für Flachbildfernseher mit einer maximalen Breite von 75 Zoll geeignet.
Lieferumfang und Vorbereitung
Stellen Sie vor Beginn sicher, dass alle Teile und Beschläge vorhanden sind. Legen Sie die Komponenten auf einer weichen Unterlage (Teppich oder Karton) aus, um Kratzer zu vermeiden. Benötigte Werkzeuge (nicht im Lieferumfang enthalten): Schraubendreher, Hammer, Bohrmaschine.
Montageanleitung
Die Montage erfolgt in 27 Schritten:
- Vorbereitung: Einsetzen der Nockenbolzen (Cam Bolts) und Holzdübel in die entsprechenden Paneele.
- Grundgerüst: Zusammenbau der medialen Paneele, des Mittelpaneels und der Bodenplatte.
- Rahmen: Montage der Seitenpaneele und der Querträger.
- Rückwand: Einschieben der Rückwände in die Führungsschienen.
- Oberseite: Aufsetzen und Befestigen der Deckplatte.
- Beine: Montage des Untergestells (Beine und Querträger) unter der Bodenplatte.
- Türen: Anbringen der Scharniere und Griffe an den Schranktüren.
Einstellen der Schranktüren
Sollten die Türen ungleichmäßig schließen, können Sie diese über die Scharniere justieren:
- Höhenverstellung: Schrauben an der Montageplatte lösen.
- Tiefenverstellung: Schrauben am Scharnierarm lösen.
- Seitenverstellung: Vordere Einstellschraube am Scharnier verwenden.
Installation des Kamins
Der elektrische Kamin wird von vorne in die Öffnung des Lowboards eingesetzt. Richten Sie das Gerät mittig aus und befestigen Sie es mit den mitgelieferten Schrauben durch die vorgebohrten Löcher am Kaminmantel. Beachten Sie für die Bedienung des Kamins die separate Bedienungsanleitung des Kaminherstellers.
Sicherheit und Wandbefestigung
Verwenden Sie unbedingt die mitgelieferten Anti-Kipp-Gurte. Markieren Sie die Bohrposition an der Wand, bohren Sie ein Loch, setzen Sie den Dübel ein und befestigen Sie den Gurt mit den Schrauben am Möbelstück und an der Wand.
Pflege und Wartung
- Ziehen Sie alle Schrauben und Bolzen innerhalb der ersten 2 Wochen nach der Montage nach.
- Überprüfen Sie den festen Sitz aller Verbindungen alle 2 Monate.
- Reinigen Sie die MDF-Oberflächen nur mit einem leicht angefeuchteten Tuch und milder Seife. Verwenden Sie keine Bleichmittel oder Alkohol.
- Trocknen Sie das Möbelstück sofort nach der Reinigung, um Aufquellen durch Feuchtigkeit zu vermeiden.
Herstellerinformationen
Belleze
Praktische Hilfe
Typische Probleme
Schranktüren schließen ungleichmäßig
Justieren Sie die Scharniere über die Einstellschrauben für Höhe, Tiefe und seitliche Ausrichtung.
Möbelstück wackelt oder ist instabil
Stellen Sie sicher, dass alle Schrauben fest angezogen sind und das Möbelstück mit der Kippsicherung an der Wand befestigt wurde.
Fehlende Teile
Verwenden Sie das Möbelstück nicht, bis die fehlenden Teile ersetzt wurden. Kontaktieren Sie den Support unter [email protected].
Vor der Verwendung
- Montage mit 2 Personen durchführen.
- Arbeitsbereich auf Teppich oder Karton vorbereiten.
- Alle Teile gemäß Stückliste auf Vollständigkeit prüfen.
- Benötigte Werkzeuge (Schraubendreher, Hammer, Bohrer) bereitlegen.
- Kippsicherung an der Wand montieren.
- Alle Schrauben nach 2 Wochen nachziehen.
Technische Daten in der Praxis
- Maximale Traglast Oberseite
- 70 lbs (ca. 31,8 kg) - Nicht überschreiten.
- Maximale Traglast Regalböden
- 30 lbs (ca. 13,6 kg) - Nicht überschreiten.
- Maximale TV-Breite
- 75 Zoll - Für größere Geräte nicht geeignet.
Abbildungen und Diagramme

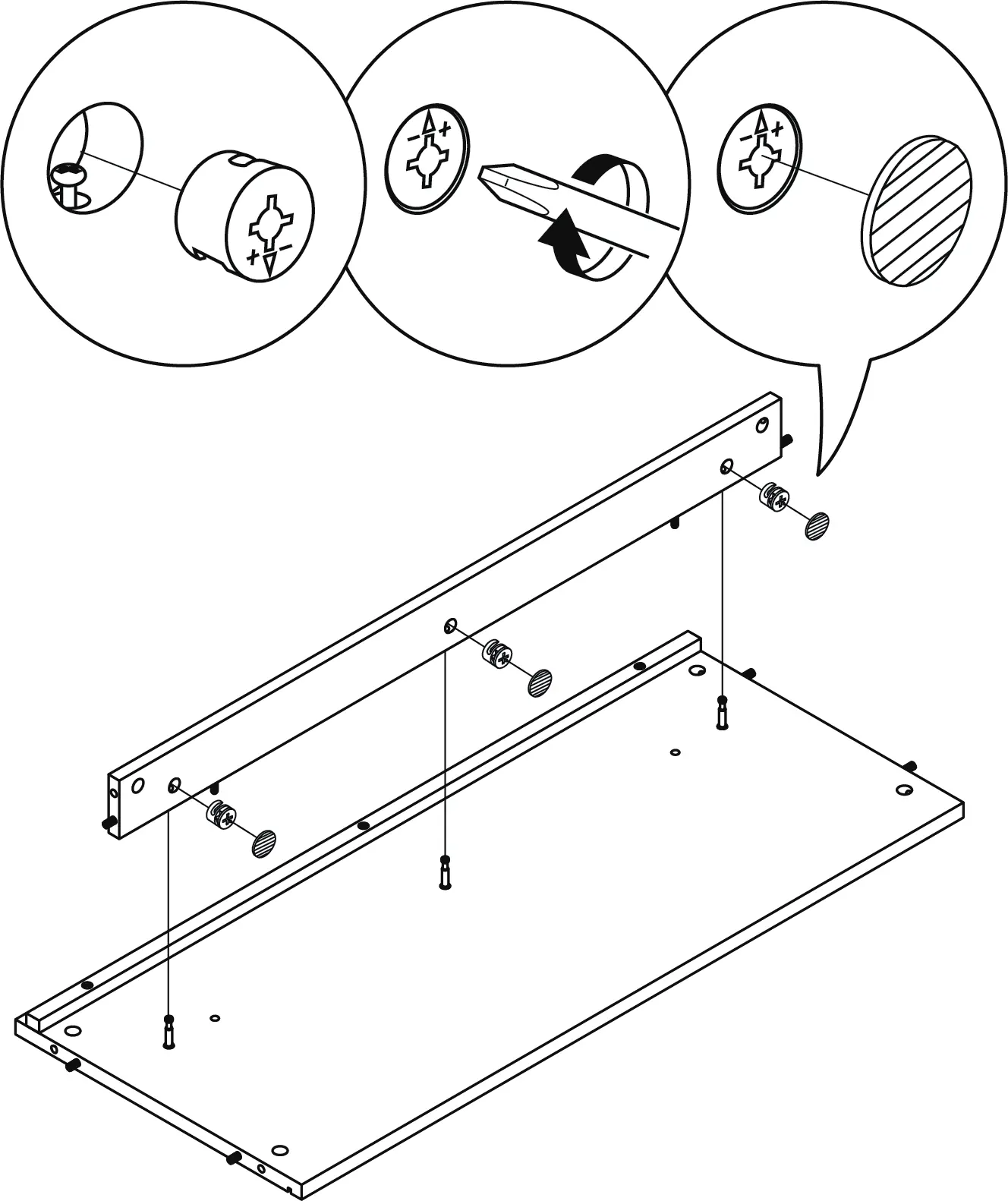

- Die Explosionszeichnung zeigt die korrekte Anordnung aller Paneele (1-22) und Hardware-Komponenten.
