Installationsanleitung für Cisco Nexus Dashboard, Release 2.0.x
Umfassender Leitfaden zur Bereitstellung von Cisco Nexus Dashboard, Release 2.0.x. Enthält Anweisungen für physische Appliances, VMware ESX, AWS und Azure sowie Informationen zu Netzwerkanforderungen und Upgrades.
PDF-Quelle: polski · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument beschreibt die Erstkonfiguration und Bereitstellung eines 3-Knoten-Clusters für Cisco Nexus Dashboard, Release 2.0.x, auf physischer Hardware, VMware ESX, AWS oder Azure. S. 3, 24, 32, 46
Wichtigste Schritte
- Bereitstellung auf physischer Hardware S. 24
- Bereitstellung auf VMware ESX S. 32
- Bereitstellung auf AWS S. 46
- Bereitstellung auf Azure S. 53
Erste Inbetriebnahme
- SSH-Verbindung zum ersten Knoten herstellen und Setup-Utility ausführen. S. 29
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Cluster-Status nicht 'Healthy'
Überprüfen Sie den Status mit dem Befehl 'acs health' auf einem der Knoten.
S. 31, 46, 61Wartung und Reset
- Upgrade des Clusters über Firmware Management in der GUI. S. 60, 64
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Cluster-Größe | 3 Knoten | Mindestkonfiguration für ein Cluster | S. 7 |
Wo es im PDF steht
- Physische Bereitstellung S. 23, 24
- VMware ESX Bereitstellung S. 29, 32
- AWS Bereitstellung S. 45, 46
- Azure Bereitstellung S. 53
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Erstkonfiguration und Bereitstellung eines 3-Knoten-Clusters für Cisco Nexus Dashboard, Release 2.0.x. Es unterstützt verschiedene Bereitstellungsformen, darunter physische Appliances, VMware ESX, Amazon Web Services (AWS) und Microsoft Azure. Die Bereitstellung erfordert eine sorgfältige Planung der Netzwerkinfrastruktur und der NTP-Synchronisierung.
Netzwerkanforderungen
Jeder Knoten im Cluster benötigt Verbindungen zu zwei separaten Netzwerken:
- Data Network: Wird für die Cluster-Kommunikation, die Kommunikation zwischen Anwendungen und die Verbindung zu Cisco APIC, Cloud APIC und DCNM verwendet.
- Management Network: Wird für den Zugriff auf die GUI, SSH, DNS, NTP und Firmware-Uploads verwendet.
Beide Netzwerke können sich im selben oder in unterschiedlichen Subnetzen befinden. Für die Kommunikation zwischen den Knoten sind spezifische Latenzanforderungen (RTT) zu beachten.
Bereitstellungsszenarien
Physische Appliance
Die physische Appliance wird mit vorinstallierter Software geliefert. Die Konfiguration erfolgt über die Konsole des ersten Knotens, gefolgt von der GUI-basierten Einrichtung des Clusters.
VMware ESX

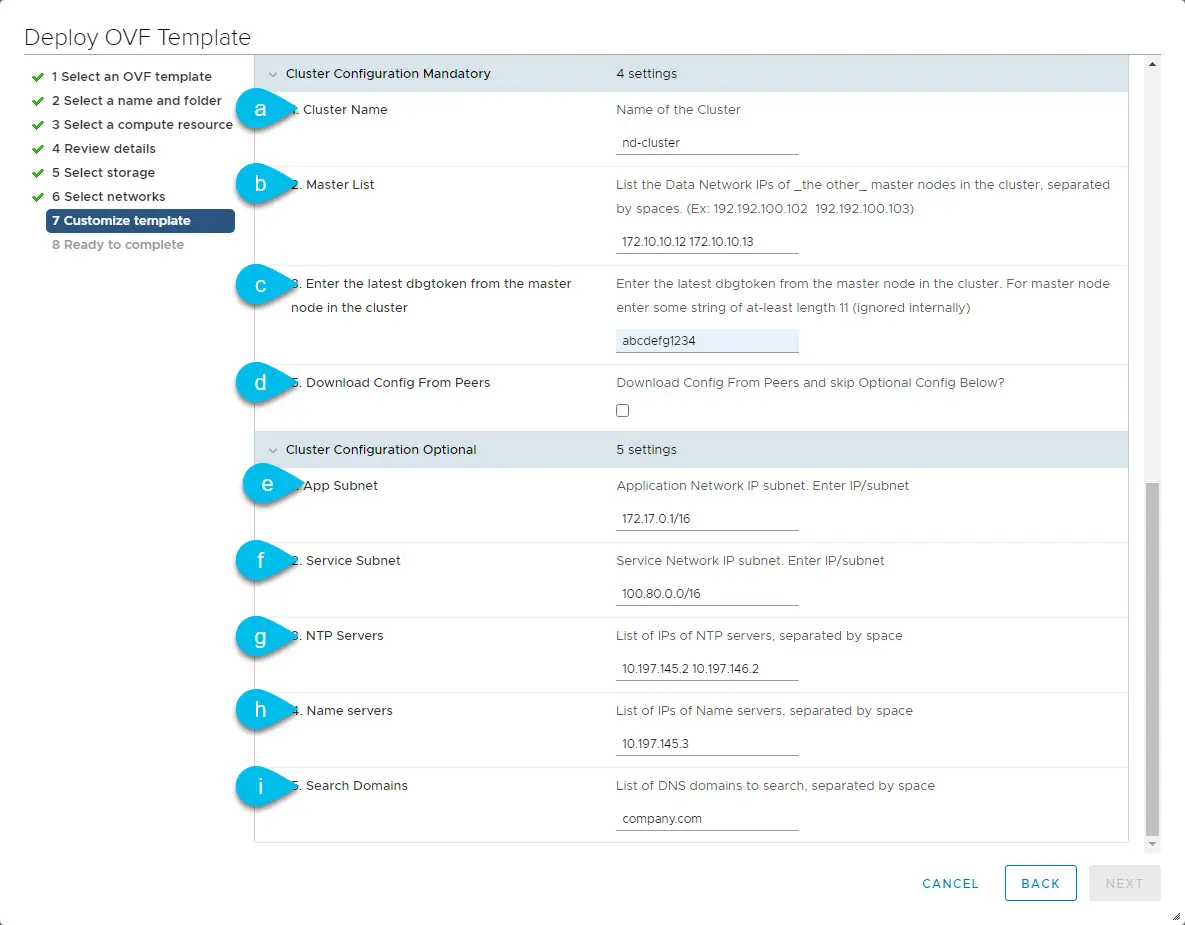

Die Bereitstellung erfolgt über ein OVA-Image in vCenter. Es sind 16 vCPUs, 64 GB RAM und 500 GB Festplattenspeicher pro Knoten erforderlich.
Cloud-Bereitstellung (AWS & Azure)
Die Bereitstellung in der Cloud erfolgt über Marketplace-Vorlagen (CloudFormation für AWS, ARM-Vorlagen für Azure). Stellen Sie sicher, dass die erforderlichen VPCs, Subnetze und SSH-Schlüsselpaare vor der Bereitstellung konfiguriert sind.
Upgrades
Upgrades sind für alle Bereitstellungsformen identisch und erfordern das ISO-Image der Zielversion. Vor dem Upgrade müssen alle Anwendungen im Cluster deaktiviert werden. Nach dem Upgrade sollten die Anwendungen auf ihre neuesten Versionen aktualisiert werden.
Herstellerinformationen
Cisco Systems, Inc.
Praktische Hilfe
Typische Probleme
Cluster-Bereitstellung schlägt fehl
Überprüfen Sie die Netzwerkkonnektivität zwischen den Knoten und stellen Sie sicher, dass die NTP-Synchronisierung korrekt konfiguriert ist.
Knoten nicht über GUI erreichbar
Stellen Sie sicher, dass die Management-IP-Adressen korrekt konfiguriert sind und die erforderlichen Ports (22, 443) in der Firewall offen sind.
Vor der Verwendung
- NTP-Server in der Umgebung konfiguriert
- Zwei IP-Adressen pro Knoten (Data und Management) vorbereitet
- Zugriff auf CIMC für physische Knoten sichergestellt
- VPC und Subnetze für Cloud-Bereitstellung (AWS/Azure) erstellt
- SSH-Schlüsselpaare für Cloud-Zugriff generiert
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Data Network
- Netzwerk für Cluster-Datenverkehr und Anwendungs-Kommunikation.
- Management Network
- Netzwerk für administrative Aufgaben, GUI-Zugriff und Systemdienste.
Abbildungen und Diagramme

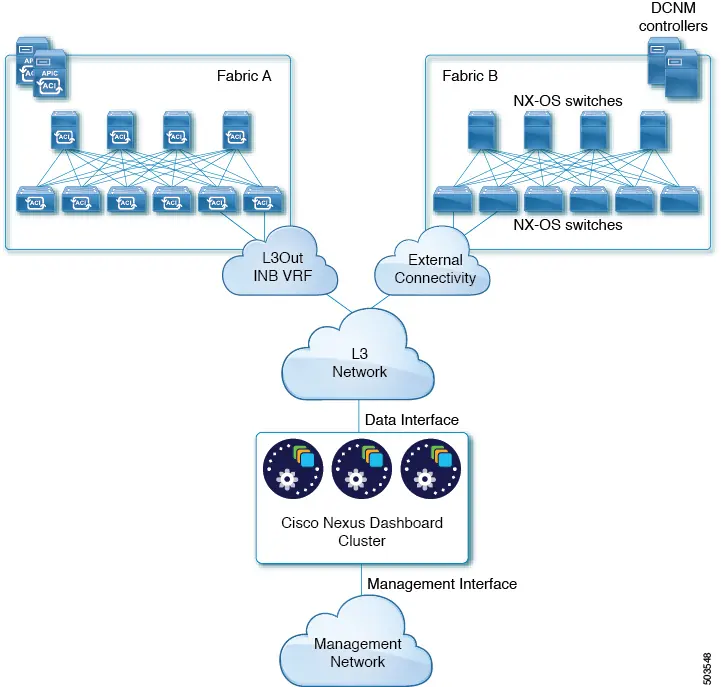

- Abbildungen zeigen die Netzwerkkonnektivität (Layer 3 vs. direkt) und die Verteilung der Knoten über Standorte.

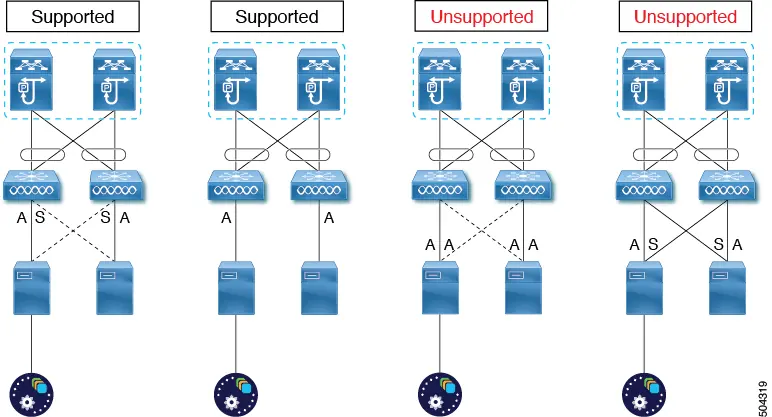

- Diagramme veranschaulichen die unterstützten und nicht unterstützten Netzwerkkonfigurationen für ESX-Hosts.
Modellkompatibilität
- Unterstützt Cisco Nexus Dashboard, Release 2.0.1 oder höher.
- Virtuelle Bereitstellungen werden ab Release 2.0.2h unterstützt.
- Upgrades von Application Services Engine 1.1.3d auf physischer Hardware sind möglich.
