Bereitstellungshandbuch für FlexPod Datacenter 100G
Dieses Handbuch bietet eine detaillierte Anleitung zur Bereitstellung von FlexPod Datacenter mit End-to-End 100G, Cisco Intersight Managed Mode, Infrastructure as Code (IaC), VMware 7U3 und NetApp ONTAP 9.11.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als umfassender Leitfaden für die Bereitstellung der FlexPod Datacenter-Lösung. Es deckt die Integration von Cisco UCS-Komponenten, NetApp-Speichersystemen, Cisco Nexus-Switches und VMware vSphere ab. Die Anleitung unterstützt sowohl manuelle Konfigurationsschritte als auch die Automatisierung mittels Ansible-Playbooks.
Hardware- und Softwareanforderungen
Die Lösung erfordert spezifische Hardwarekomponenten, darunter Cisco UCS X9508 Chassis, Cisco UCS 6536 Fabric Interconnects, Cisco Nexus 93360YC-FX2 Switches und NetApp AFF A800/A400-Speichersysteme. Die Softwareanforderungen umfassen VMware vSphere 7.0 Update 3, NetApp ONTAP 9.11.1 und Cisco Intersight.
Physische Topologie
Die physische Verkabelung ist entscheidend für die Leistung. Das Handbuch beschreibt detailliert die Verbindungen für IP-basierte und FC-basierte Speicherzugriffe. Es wird empfohlen, die Verkabelungsdiagramme genau zu befolgen, um eine redundante und leistungsfähige Infrastruktur zu gewährleisten.
Ansible-Automatisierung
Für eine effiziente Bereitstellung bietet Cisco Ansible-Playbooks an. Die Management-Workstation muss Zugriff auf das Internet haben und über eine funktionierende Ansible-Installation verfügen. Die Playbooks automatisieren die Konfiguration von Netzwerk, Speicher, Cisco UCS und VMware ESXi.
Konfiguration der Netzwerk-Switches
Die Cisco Nexus-Switches bilden das Switching-Fabric. Die Konfiguration umfasst die physische Verkabelung, die initiale Einrichtung über die serielle Konsole und die anschließende Automatisierung mittels Ansible. Wichtige Schritte sind die VLAN-Konfiguration und die Einrichtung von vPC (Virtual Port Channel).
NetApp ONTAP-Speicherkonfiguration
Die Speicherkonfiguration umfasst die Einrichtung der ONTAP-Knoten, die Erstellung von Clustern und die Konfiguration von Boot-Speicher. Dies kann manuell über die Konsole oder automatisiert über Ansible erfolgen. Achten Sie darauf, die Cluster-Setup-Arbeitsblätter vorab auszufüllen.

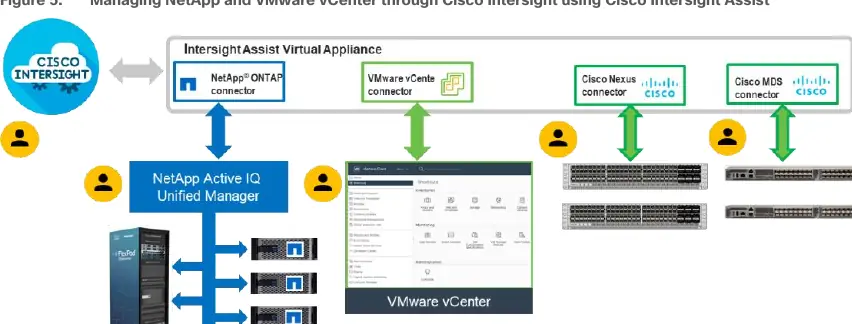

Cisco Intersight Managed Mode
Der Intersight Managed Mode (IMM) ermöglicht die cloudbasierte Verwaltung der Cisco UCS Fabric Interconnects. Die Einrichtung umfasst das Erstellen eines Intersight-Kontos, die Lizenzierung, das Erstellen von Ressourcen-Gruppen und Organisationen sowie das Claiming der Fabric Interconnects.
VMware vSphere-Einrichtung
Die Einrichtung umfasst die Installation von VMware ESXi auf den UCS-Servern und die Bereitstellung von VMware vCenter. Es werden detaillierte Schritte zur Netzwerkkonfiguration für ESXi-Hosts und zur TPM-Attestierung beschrieben.
Verwaltungstools
Das Handbuch beschreibt die Einrichtung und Nutzung von Verwaltungstools wie NetApp ONTAP Tools, SnapCenter und Active IQ Unified Manager. Diese Tools bieten erweiterte Funktionen für Backup, Wiederherstellung, Überwachung und Leistungsanalyse.
Herstellerinformationen
Cisco Systems, Inc.
Praktische Hilfe
Typische Probleme
Boot-Fehler bei verschobenen Serverprofilen (Security Violation)
Rufen Sie den Recovery-Key mit 'esxcli system settings encryption recovery list' ab und geben Sie ihn beim Booten mit 'encryptionRecoveryKey=' ein.
vCenter-CPU-Einstellungen stimmen nicht mit Hardware überein
Bearbeiten Sie die VM-Einstellungen und passen Sie die Anzahl der Sockets an die Serverkonfiguration an.
ESXi-Installer lädt nicht aufgrund von Zertifikatsfehlern
Starten Sie den Server neu, drücken Sie F2, um ins BIOS zu gelangen, und stellen Sie Datum und Uhrzeit korrekt ein.
Vor der Verwendung
- Stellen Sie sicher, dass alle Hardwarekomponenten physisch verkabelt und mit Strom versorgt sind.
- Überprüfen Sie die IP-Adressen für das Management-Netzwerk.
- Stellen Sie sicher, dass eine funktionierende Ansible-Installation auf der Management-Workstation vorhanden ist.
- Bereiten Sie die Cluster-Setup-Arbeitsblätter vor.
- Stellen Sie sicher, dass die erforderlichen Lizenzen für ONTAP und VMware vorhanden sind.
Technische Daten in der Praxis
- 100Gbps Ethernet
- End-to-End-Verbindung vom Server über das Netzwerk zum Speicher.
- 32Gbps Fibre Channel
- Hochgeschwindigkeits-Speicherverbindung für SAN-Konfigurationen.
Abbildungen und Diagramme

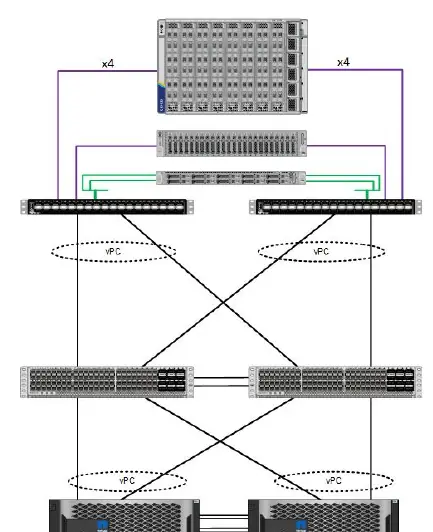

- Abbildung 1 zeigt die physische Topologie für IP-basierten Speicherzugriff.

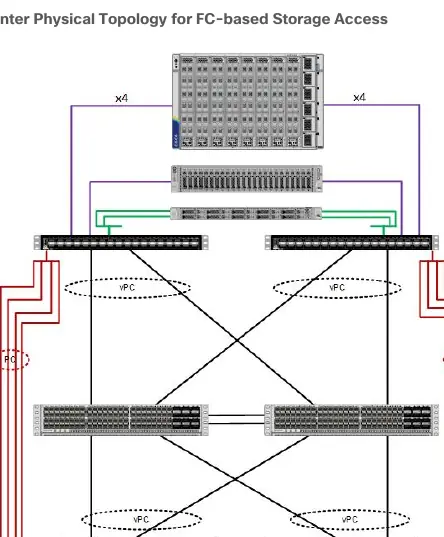

- Abbildung 2 zeigt die physische Topologie für FC-basierten Speicherzugriff.

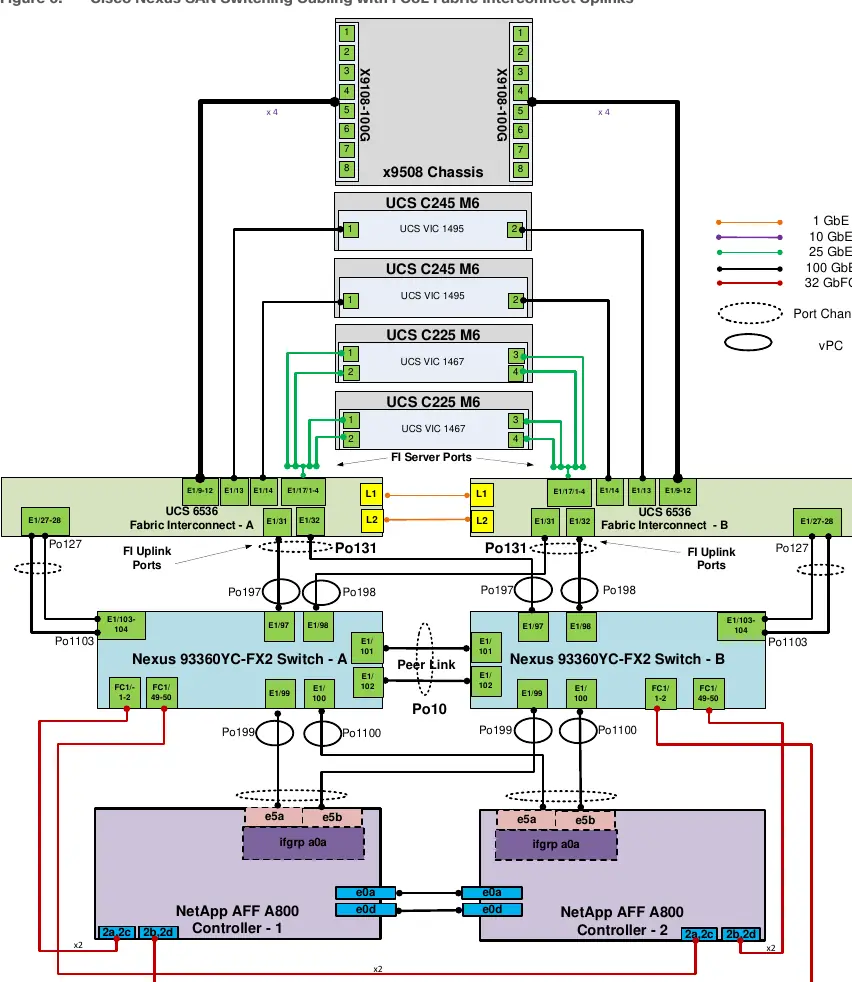

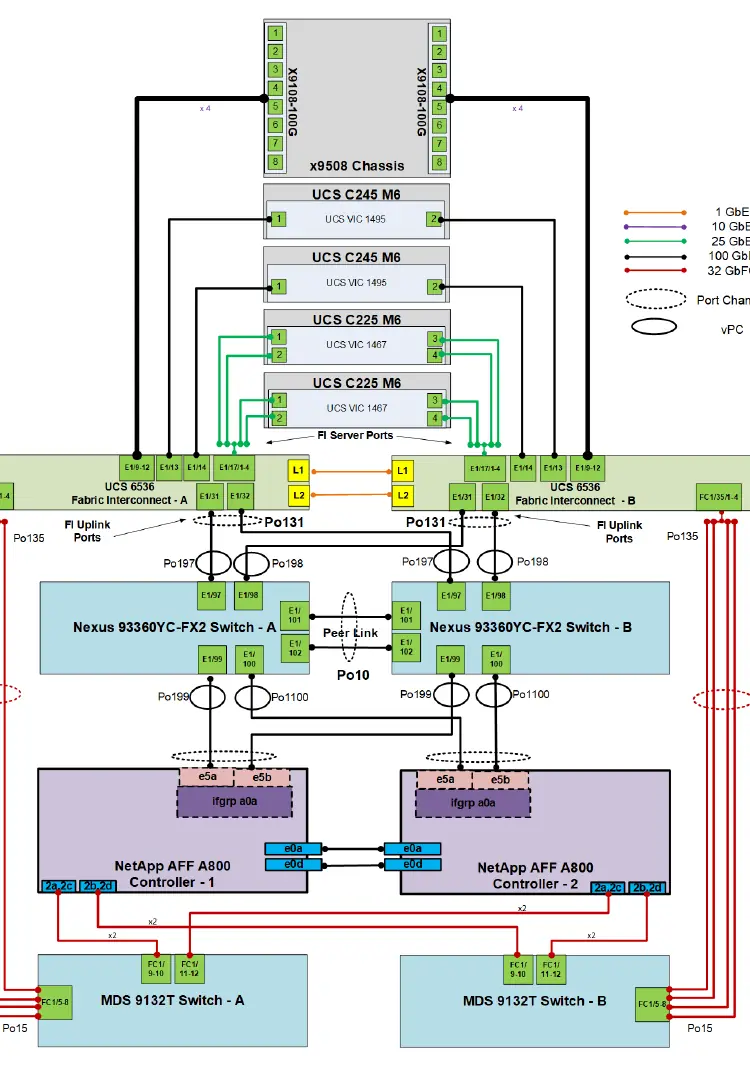

- Abbildung 3 zeigt die Verkabelung für die FlexPod-Topologie mit Cisco UCS 6536.

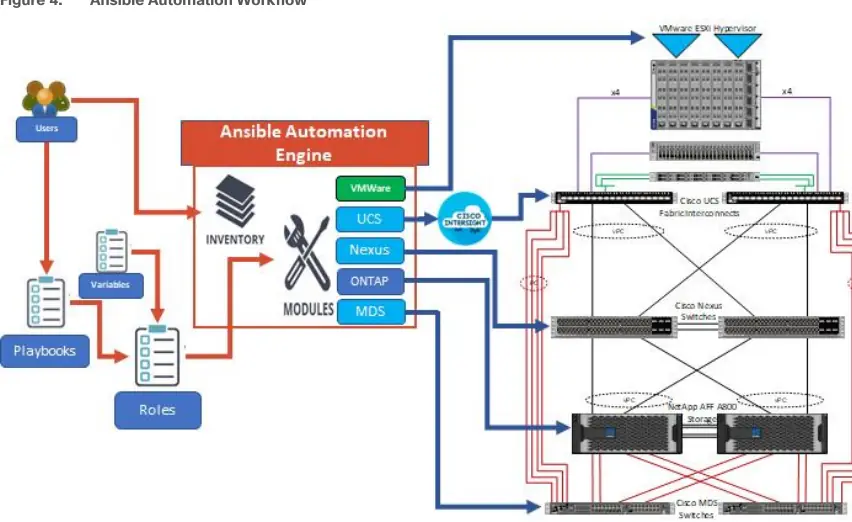

- Abbildung 4 veranschaulicht den Ansible-Automatisierungsworkflow.
Modellkompatibilität
- Unterstützt Cisco UCS X-Series und C-Series M6.
- Erfordert NetApp ONTAP 9.11.1.
- Erfordert VMware vSphere 7.0 Update 3.
