Montageanleitung für Charlton Home 10032-RS Beistelltisch
Schritt-für-Schritt-Montageanleitung für den Charlton Home 10032-RS Beistelltisch. Erfahren Sie, wie Sie die Rahmen, Einlegeböden und die Tischplatte korrekt zusammenbauen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen zur Montage
Diese Anleitung beschreibt den Aufbau des Charlton Home 10032-RS Beistelltisches. Für eine erfolgreiche Montage wird empfohlen, auf einer weichen Oberfläche zu arbeiten, um Kratzer an den Holzoberflächen zu vermeiden. Die Eckverbindungen der Rahmen sind passgenau gefertigt; bei Widerstand kann ein leichter Schlag mit der Hand oder einem Hammer helfen, die Teile korrekt zu verbinden.
Teileliste

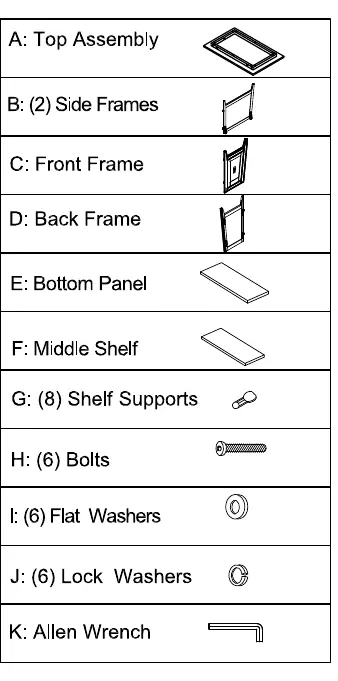

- A: Tischplatte (Top Assembly)
- B: (2) Seitenrahmen
- C: Vorderer Rahmen
- D: Hinterer Rahmen
- E: Bodenplatte
- F: Mittlerer Einlegeboden
- G: (8) Regalstützen
- H: (6) Bolzen
- I: (6) Unterlegscheiben
- J: (6) Federringe (Lock Washers)
- K: Inbusschlüssel
Montageschritte

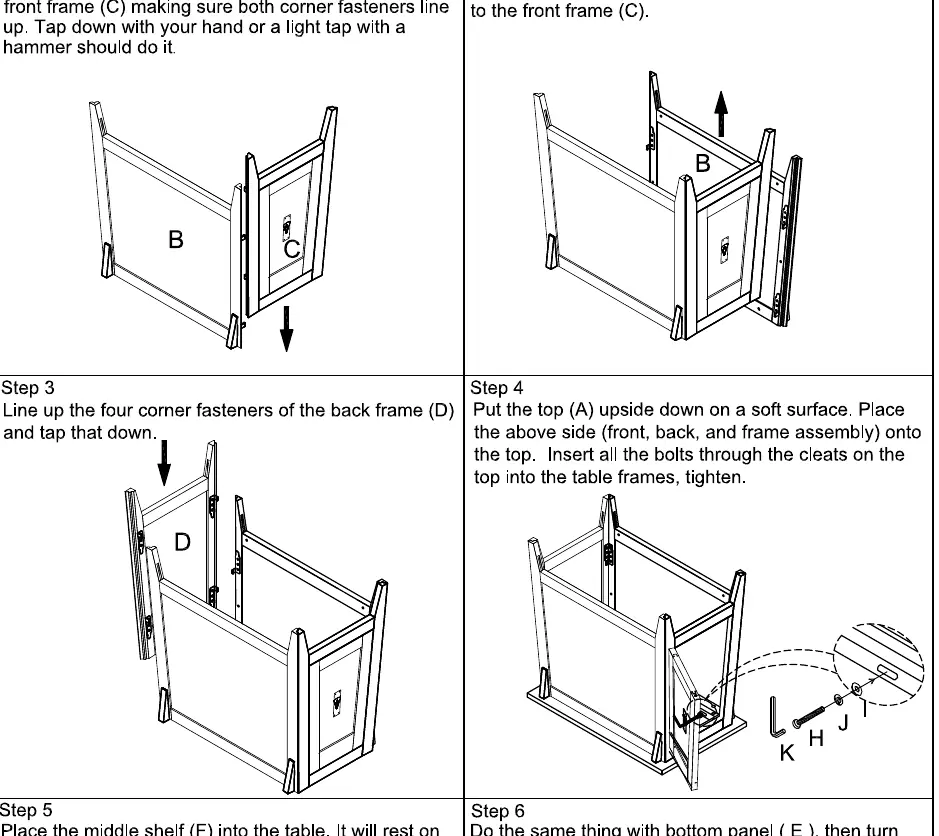

- Rahmenmontage: Verbinden Sie einen Seitenrahmen (B) mit dem vorderen Rahmen (C). Achten Sie darauf, dass die Eckverbindungen korrekt ausgerichtet sind.
- Zweiter Seitenrahmen: Wiederholen Sie den Vorgang mit dem zweiten Seitenrahmen (B) und dem vorderen Rahmen (C).
- Rückrahmen: Richten Sie die vier Eckverbindungen des hinteren Rahmens (D) aus und drücken Sie diese fest nach unten.
- Tischplatte befestigen: Legen Sie die Tischplatte (A) kopfüber auf eine weiche Unterlage. Platzieren Sie den bereits montierten Rahmen (Front, Rückseite, Seiten) auf der Tischplatte. Befestigen Sie den Rahmen mit den Bolzen (H), Unterlegscheiben (I) und Federringen (J) unter Verwendung des Inbusschlüssels (K).

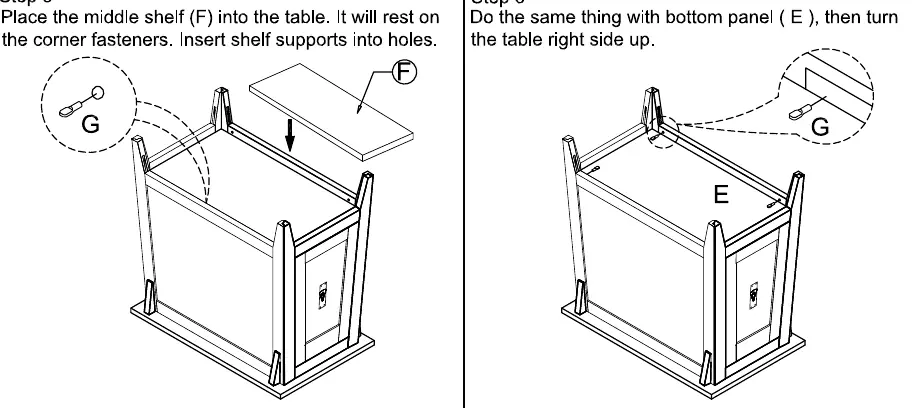

- Einlegeboden: Setzen Sie die Regalstützen (G) in die vorgesehenen Löcher ein und legen Sie den mittleren Einlegeboden (F) darauf.
- Bodenplatte: Wiederholen Sie den Vorgang für die Bodenplatte (E) und stellen Sie den Tisch anschließend vorsichtig auf die Füße.
Praktische Hilfe
Typische Probleme
Rahmenteile lassen sich schwer ineinander schieben
Stellen Sie sicher, dass die Eckverbindungen exakt ausgerichtet sind. Ein leichter Schlag mit der Hand oder einem Gummihammer hilft, die Teile in die Endposition zu bringen.
Wackeliger Stand nach der Montage
Überprüfen Sie, ob alle Bolzen (H) an der Tischplatte fest angezogen sind und ob die Rahmen (B, C, D) vollständig ineinander eingerastet sind.
Vor der Verwendung
- Prüfen Sie den Lieferumfang anhand der Teileliste (A-K).
- Bereiten Sie eine weiche Unterlage (z.B. Teppich oder Decke) für die Montage vor.
- Stellen Sie sicher, dass alle 6 Bolzen und Unterlegscheiben vorhanden sind.
- Verwenden Sie den mitgelieferten Inbusschlüssel (K) für die Montage.
Technische Daten in der Praxis
- Federringe (J)
- Sichern die Schraubverbindung gegen Lockern.
- Regalstützen (G)
- Kleine Stifte, die in die Bohrungen eingesetzt werden, um die Einlegeböden (E, F) zu tragen.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Montage der Rahmenkonstruktion.

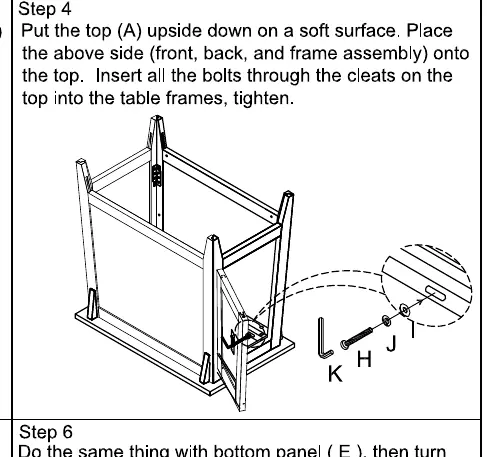

- Schritt 4 verdeutlicht die Reihenfolge der Unterlegscheiben (I, J) auf dem Bolzen (H) vor dem Festziehen.
