Chamberlain 050DCTBFMC Empfänger-Logikplatinen-Austausch

Produktbeschreibung

Dieses Handbuch beschreibt den Austausch der Empfänger-Logikplatine für die Chamberlain-Modelle 050DCTBFMC und 050DCTBFLKMC. Die neue Platine verfügt über ein aktualisiertes Firmware-System, das eine verbesserte Hinderniserkennung bietet. Bei Widerstand im Tor- oder Schienensystem stoppt das Tor oder kehrt um, wobei der Öffner piept und die Beleuchtung fünfmal blinkt.

Sicherheitshinweise

WARNUNG: Um schwere Verletzungen oder Tod zu vermeiden, trennen Sie vor allen Wartungsarbeiten die Strom- und Batterieversorgung. Berühren Sie während der Installation nicht die Leiterplatte der neuen Platine. Tragen Sie bei Arbeiten an der Batterie stets Schutzhandschuhe und eine Schutzbrille.

Installation

• Entfernen Sie die Lichtabdeckung und trennen Sie die Stromversorgung.

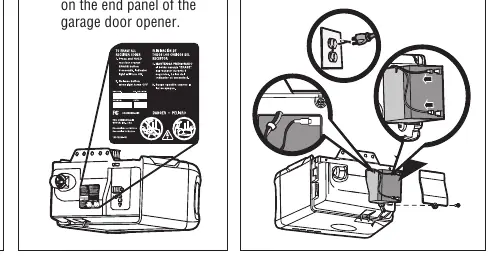

• Lösen Sie die Kabelverbindungen und entfernen Sie die alte Logikplatine vom Endpanel.
• Installieren Sie die neue Platine, schließen Sie die Kabelbäume korrekt an und achten Sie darauf, dass die Laschen zum Endpanel zeigen.
• Führen Sie die Antennenkabel durch die vorgesehenen Öffnungen und befestigen Sie die Platine mit den Schrauben.
• Schließen Sie die Steuerungs- und Sensorkabel gemäß der Farbkennzeichnung an (weiß an weiß, rot an rot, grau an grau).

Programmierung und Einstellung

Nach der Installation muss der Fahrweg programmiert werden:

• Halten Sie die Einstelltaste gedrückt, bis die AUF-Taste blinkt.
• Fahren Sie das Tor mit der AUF-Taste in die gewünschte Endposition und bestätigen Sie mit der Einstelltaste.
• Wiederholen Sie den Vorgang für die AB-Position.
• Nach der manuellen Einstellung führt der Öffner einen automatischen Kraft-Lernlauf durch.

Sicherheitstests

Ein korrektes Sicherheitssystem ist lebenswichtig. Testen Sie monatlich das Sicherheitssystem, indem Sie ein 3,8 cm (1,5 Zoll) hohes Hindernis unter das Tor legen. Das Tor muss beim Kontakt mit dem Hindernis automatisch umkehren. Testen Sie zudem das Protector System, indem Sie ein Hindernis in den Lichtweg der Sensoren stellen; das Tor darf sich bei aktiver Fernbedienung nicht schließen.

Umgang mit Störungen

Sollte das Tor beim Sicherheitstest stoppen, aber nicht umkehren, überprüfen Sie die Fahrwegeinstellungen und wiederholen Sie den Test. Wenn die Beleuchtung während der Programmierung 5-mal blinkt, ist die Zeit abgelaufen; bei 10-maligem Blinken sind die Sicherheitssensoren falsch ausgerichtet oder blockiert.
