Chamberlain 050DCRJWF Garagentoröffner - Logikplatine Austausch

Produktbeschreibung

Diese Anleitung beschreibt den Austausch der Logikplatine (Modell 041DJ003MC), die auch das Modell 050DCRJWF ersetzt. Die Platine ist ein zentrales Steuerelement für Chamberlain Garagentoröffner und erfordert nach dem Einbau eine spezifische Konfiguration.

Sicherheitshinweise

WARNUNG: Um schwere Verletzungen oder Tod zu vermeiden, trennen Sie vor allen Wartungsarbeiten die Stromversorgung und entfernen Sie die Batterie. Tragen Sie beim Umgang mit der Batterie stets Schutzhandschuhe und eine Schutzbrille. Berühren Sie während der Installation nicht die Leiterplatte der neuen Platine.

Installation und Inbetriebnahme

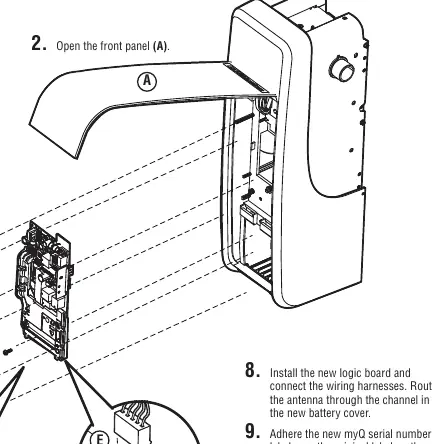

Der Austausch erfolgt in mehreren Schritten: Trennen Sie die Stromzufuhr, öffnen Sie das Frontpanel, entfernen Sie die Batterieabdeckung und trennen Sie die Batterie. Lösen Sie alle Kabelverbindungen von der alten Platine, entfernen Sie die Befestigungsschrauben und tauschen Sie die Platine aus. Achten Sie darauf, die Antenne korrekt durch den Kanal der Batterieabdeckung zu führen. Nach dem Einbau muss die neue myQ-Seriennummer auf dem Gehäuse angebracht werden.

Einstellung des Türprofils

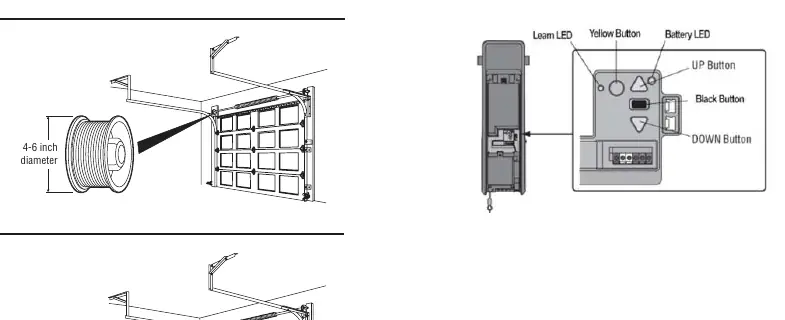

Nach dem Einbau muss das Türprofil basierend auf dem Trommeldurchmesser (4 Zoll oder 6 Zoll) eingestellt werden. Halten Sie dazu die schwarze Taste eine Sekunde lang gedrückt, um in den Modus zu gelangen. Wählen Sie das passende Profil über die AUF/AB-Tasten aus und bestätigen Sie mit der schwarzen Taste.

Programmierung der Endlagen

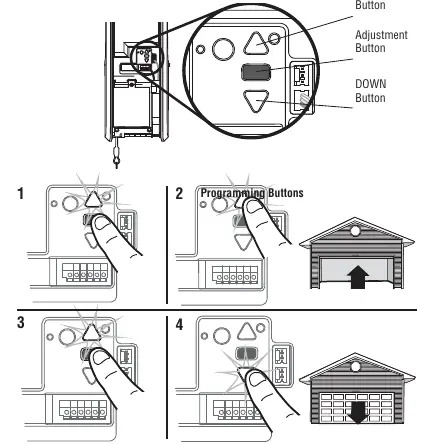

Die Endlagen definieren die Stopppunkte des Tors. Halten Sie die Einstelltaste gedrückt, bis die AUF-Taste blinkt. Fahren Sie das Tor in die gewünschte obere Position und bestätigen Sie. Wiederholen Sie dies für die untere Position. Nach der manuellen Einstellung führt das System automatisch eine Kraftmessung durch, bei der das Tor selbstständig öffnet und schließt.

Wartung und Sicherheitstests

Nach jeder Änderung der Einstellungen muss das Sicherheitssystem getestet werden. Legen Sie ein 3,8 cm (1,5 Zoll) hohes Objekt flach unter das Tor. Das Tor muss beim Kontakt mit dem Objekt automatisch umkehren. Testen Sie zudem regelmäßig das Protector System, indem Sie ein Hindernis in den Lichtschrankenbereich bringen; das Tor darf sich dann nicht schließen.

Umgang mit Störungen

Sollte das Tor beim Sicherheitstest nicht umkehren, wiederholen Sie die Programmierung der Endlagen. Wenn das System weiterhin fehlerhaft reagiert, kontaktieren Sie einen qualifizierten Techniker. Bei Problemen mit der Fernbedienung oder dem myQ-Zugang können diese über das Menü oder die Lerntaste neu programmiert werden.
