Chamberlain 050DCRJWFMC Logikplatine – Installations- und Bedienungsanleitung

Produktbeschreibung

Die Chamberlain 050DCRJWFMC Logikplatine ist ein Ersatzteil für kompatible Garagentorantriebe. Sie steuert die wesentlichen Funktionen des Antriebs, einschließlich der MyQ-Netzwerkkonnektivität.

Sicherheitshinweise

• Trennen Sie vor allen Arbeiten am Gerät die Strom- und Batterieversorgung.
• Tragen Sie beim Umgang mit Batterien stets Schutzhandschuhe und eine Schutzbrille.
• Berühren Sie während der Installation nicht die Leiterplatte der neuen Logikplatine, um Schäden zu vermeiden.
• Beachten Sie die Warnhinweise zu chemischen Stoffen (Blei) gemäß P65Warnings.ca.gov.

Installation und Inbetriebnahme

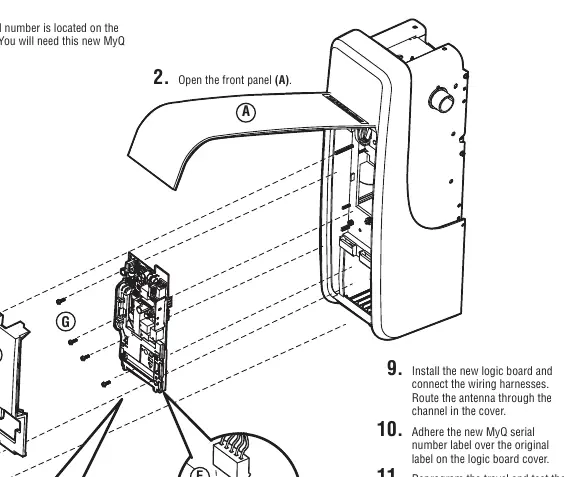

Der Austausch der Logikplatine erfordert das Öffnen der Frontblende, das Abklemmen der Batterie und das Lösen der Kabelbäume. Nach dem Einbau der neuen Platine muss die neue MyQ-Seriennummer auf dem Gehäuse angebracht und in der MyQ-App registriert werden.

Einstellung und Programmierung

Nach dem Einbau müssen die Endlagen des Tores neu programmiert werden:

• Programmierung der Laufwege: Halten Sie die Einstelltaste gedrückt, bis die UP-Taste blinkt. Fahren Sie das Tor in die gewünschte obere und untere Position und bestätigen Sie jeweils mit der Einstelltaste.
• Automatische Krafteinstellung: Nach der manuellen Einstellung der Endlagen führt der Antrieb automatisch eine Krafteinlernfahrt durch.

Wartung und Sicherheitstests

Ein korrekt funktionierendes Sicherheitssystem ist lebenswichtig:

• Sicherheitsreversierung: Testen Sie monatlich, ob das Tor bei Kontakt mit einem 3,8 cm hohen Hindernis sofort umkehrt.
• Protector System: Stellen Sie sicher, dass das Tor bei Hindernissen im Lichtschrankenbereich nicht schließt.
• Kabelzugüberwachung: Prüfen Sie, ob der Kabelzugmonitor bei schlaffem Kabel korrekt auslöst.

Fehlerbehebung

Sollte die automatische Krafteinstellung fehlschlagen (langer Piepton), starten Sie den Programmiervorgang für die Laufwege erneut. Bei anhaltenden Problemen mit der Sicherheitsreversierung kontaktieren Sie einen qualifizierten Techniker.
