Bedienungsanleitung für Wildkamera Bushnell Trail Sentry 119320C

Detaillierte Anleitung für die Bushnell Trail Sentry 119320C Wildkamera. Erfahren Sie alles über die Einrichtung, Batteriewechsel, SD-Kartennutzung, Konfiguration von Datum/Uhrzeit und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bedienelemente und Anschlüsse Seite 7 PIR-Sensor Erfassungsbereich Seite 12 Zusätzliches Montagefoto von Seite 16 Seite 16

Wichtige Informationen aus der Anleitung

Die Bushnell Trail Sentry 119320C ist eine wetterfeste Wildkamera zur Überwachung von Wildaktivitäten. Für den Betrieb sind 4 D-Zellen-Batterien und eine SD-Karte (bis 1GB) erforderlich. Das Gerät verfügt über einen PIR-Sensor zur Bewegungserkennung und kann sowohl bei Tag als auch bei Nacht (mit IR-Blitz) Aufnahmen machen. Das Standardpasswort bei der ersten Inbetriebnahme lautet 0000.

Erste Schritte und Installation

Öffnen Sie die Kamera über die seitlichen Verschlüsse. Legen Sie 4 D-Zellen-Batterien ein (achten Sie auf die korrekte Ausrichtung der flachen Seite an den Federn). Setzen Sie eine SD-Karte (16MB bis 1GB) in den Slot rechts neben den Tasten ein, bis sie einrastet. Verwenden Sie keine MMC-Karten.

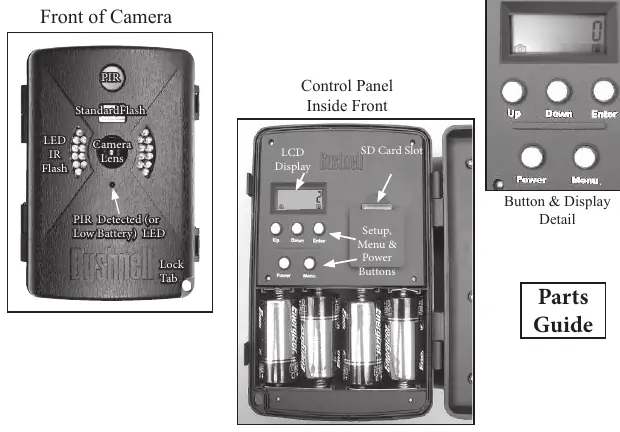

Übersicht der Bedienelemente und Anschlüsse
Übersicht der Bedienelemente und Anschlüsse
Zusätzliches Montagefoto von Seite 16
Zusätzliches Montagefoto von Seite 16

Konfiguration und Einrichtung

Drücken Sie den Power-Schalter. Das Display zeigt vier Striche und wechselt dann zu HHHH mit einem blinkenden Schlüsselsymbol. Geben Sie das Passwort ein (Standard: 0000) und bestätigen Sie mit Enter. Im Menü können Sie folgende Einstellungen vornehmen:

  • Datum und Uhrzeit: Drücken Sie die Menü-Taste, bis DATE blinkt. Stellen Sie Monat, Tag, Jahr und Uhrzeit (24-Stunden-Format) mit den Up/Down-Tasten ein.
  • Aufnahmemodus: Wählen Sie unter EVENT zwischen Foto- oder Videomodus.
  • Tag/Nacht-Einstellungen: Legen Sie die Startzeiten für Tag und Nacht fest, damit die Kamera zwischen normalem Blitz und Infrarot-LEDs umschalten kann.
  • Passwort ändern: Im Menü kann ein individuelles vierstelliges Passwort festgelegt werden.

Betrieb und Test

Nach der Einrichtung können Sie die Kamera montieren. Fädeln Sie den Gurt durch die Schlitze auf der Rückseite und befestigen Sie die Kamera an einem Baum. Achten Sie darauf, dass die Kamera auf den gewünschten Bereich ausgerichtet ist. Nach dem Einschalten gibt es eine 60-sekündige Verzögerung, bevor das erste Foto aufgenommen wird. Um die Funktion zu testen, bewegen Sie Ihre Hand vor den PIR-Sensor; das Display sollte Plr, EVNT und rECd anzeigen.

PIR-Sensor Erfassungsbereich
PIR-Sensor Erfassungsbereich

Daten auslesen

Schalten Sie die Kamera aus, entnehmen Sie die SD-Karte und lesen Sie diese mit einem Kartenleser am PC oder Mac aus. Die Bilder und Videos befinden sich im Ordner DCIM/100MEDIA. Das Ereignisprotokoll ist als .TXT-Datei gespeichert.

Technische Daten

  • Bildsensor: 2.1 Megapixel CMOS
  • PIR-Sensor: Reichweite 45 Fuß (ca. 13,7 m)
  • Blitz: Xenon-Blitz oder IR-LEDs (Reichweite 30 Fuß / ca. 9 m)
  • Speicher: SD-Karte bis 1GB
  • Stromversorgung: 4 x D-Zellen-Alkalibatterien
  • Batterielaufzeit: ca. 30 Tage (abhängig von Nutzung und Temperatur)

Praktische Hilfe

Typische Probleme

Kamera schaltet sich nach Passwort-Eingabe ab

Nach drei Fehlversuchen bei der Passworteingabe schaltet sich die Kamera automatisch ab. Starten Sie den Vorgang neu.

Kamera löst nicht aus

Prüfen Sie, ob eine SD-Karte eingelegt ist und ob die Batterien ausreichend geladen sind. Stellen Sie sicher, dass die Kamera korrekt auf den Bereich ausgerichtet ist.

SD-Karte wird nicht erkannt

Verwenden Sie nur SD-Karten bis maximal 1GB Kapazität. MMC-Karten werden nicht empfohlen und funktionieren möglicherweise nicht.

Vor der Verwendung

  • 4x D-Zellen-Batterien einlegen.
  • SD-Karte (bis 1GB) einsetzen.
  • Standardpasswort 0000 bereithalten.
  • Datum und Uhrzeit korrekt einstellen.
  • Kamera mit dem Gurt sicher am Baum befestigen.

Abbildungen und Diagramme

  • LCD-Display: Zeigt Status, Anzahl der Aufnahmen und Menüoptionen.
  • PIR-Detektor: Erkennt Wärmebewegungen im 45-Grad-Winkel.
  • Tastenfeld: Ermöglicht die Navigation durch das Menü und die Passworteingabe.

Modellkompatibilität

  • SD-Karten bis 1GB unterstützt.
  • MMC-Karten werden nicht empfohlen.
  • Kompatibel mit Bushnell Trail Scout Viewer.
