Ersatzteilliste für Briggs & Stratton 10000W Generator
Detaillierte Ersatzteilliste und Explosionszeichnungen für den Briggs & Stratton 10000W Generator (Modell 09801). Identifizieren Sie Bauteile für Wartung und Reparatur.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Ersatzteilliste
Dieses Dokument ist eine offizielle Ersatzteilliste für den Briggs & Stratton 10000W Generator, Modell 09801. Es dient dazu, Bauteile für Wartungs- und Reparaturarbeiten korrekt zu identifizieren. Das Dokument enthält keine Bedienungsanleitung, sondern konzentriert sich auf die technische Struktur des Geräts.
Bei Fragen oder Ersatzteilbedarf können Sie sich an die Generator-Hotline unter 1-800-743-4115 (Mo-Fr 8-5 CT) wenden oder die Website www.briggsandstratton.com besuchen.
Verwendung der Explosionszeichnungen
Die Ersatzteilliste ist in verschiedene Baugruppen unterteilt. Jede Baugruppe verfügt über eine Explosionszeichnung, in der die Einzelteile mit Nummern (Item) versehen sind. Diese Nummern korrespondieren mit der jeweiligen Teileliste, in der die spezifische Teilenummer (Part #) und die Beschreibung des Bauteils aufgeführt sind.
Hauptgerät

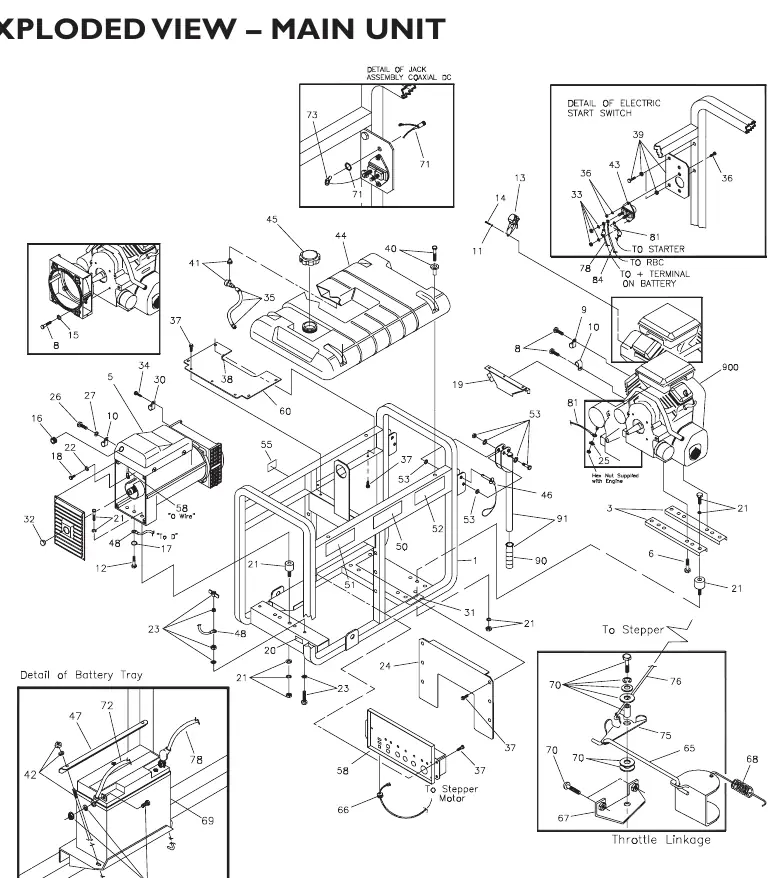

Die Explosionszeichnung des Hauptgeräts (Seite 2) zeigt den Rahmen, den Motor, den Kraftstofftank und die grundlegende Verkabelung. Die zugehörige Teileliste auf Seite 3 enthält alle Komponenten, von der Halterung bis hin zu den Vibrationsdämpfern. Beachten Sie, dass Teile, die mit einem Stern (*) markiert sind, Standard-Befestigungselemente sind und im lokalen Fachhandel erworben werden können.
Bedienfeld
Die Zeichnung und Liste für das Bedienfeld (Seite 4) decken alle elektrischen Komponenten ab, einschließlich Steckdosen, Schutzschalter, Gleichrichter, Transformatoren und Schalter. Dies ist der zentrale Bereich für die elektrische Wartung des Generators.
Radsatz

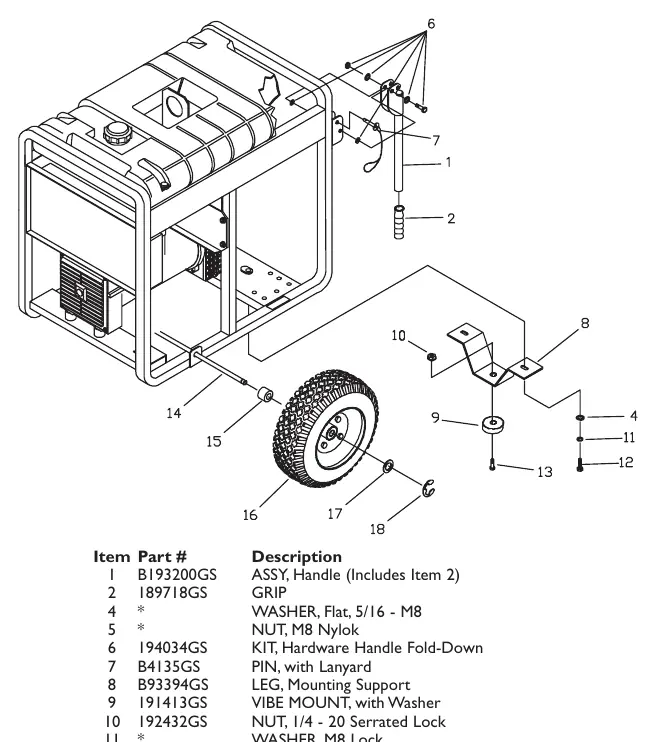

Die Baugruppe Radsatz (Seite 5) umfasst den Griff, die Räder, die Achse und die Montagebeine. Diese Zeichnung hilft bei der Reparatur oder dem Austausch des Fahrwerks des Generators.
Lichtmaschine

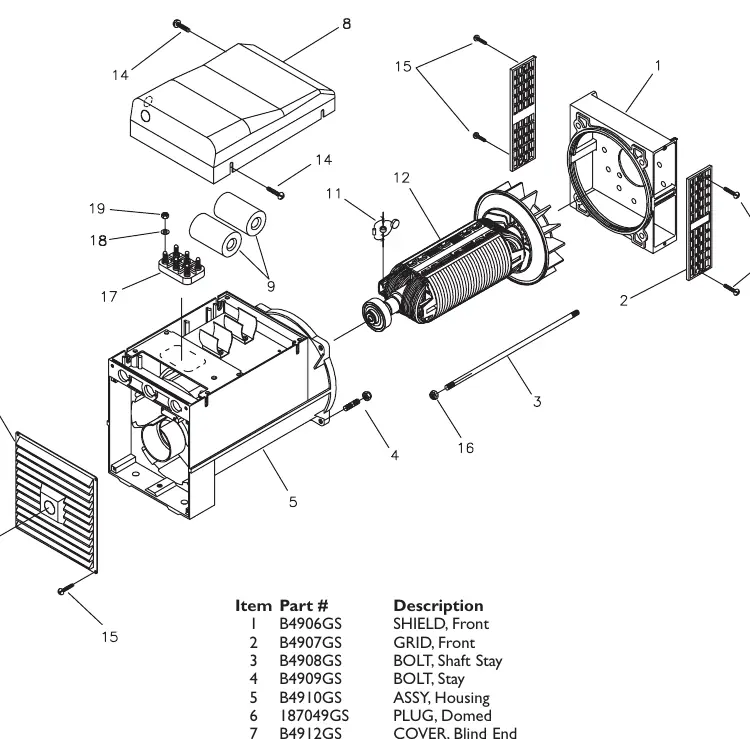

Die Explosionszeichnung der Lichtmaschine (Seite 6) zeigt den internen Aufbau, einschließlich Rotor, Stator-Gehäuse, Kondensatoren und Abdeckungen. Dies ist ein komplexer Bereich, der bei elektrischen Defekten relevant ist.
Zusätzliche Informationen
Auf Seite 3 finden Sie zudem eine Liste der Teile, die nicht explizit in den Zeichnungen dargestellt sind (Parts Not Illustrated), wie z. B. Ölflaschen, Zündkerzen, Luftfilterelemente und Batterieladegeräte. Ebenfalls aufgeführt sind optionales Zubehör und Wartungskits.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Briggs & Stratton
Praktische Hilfe
Typische Probleme
Teilnummer nicht in der Liste gefunden
Prüfen Sie die Liste 'Parts Not Illustrated' auf Seite 3 oder suchen Sie nach Standard-Befestigungselementen im Baumarkt, falls das Teil mit einem Stern (*) markiert ist.
Identifizierung von Schrauben oder Muttern
Mit einem Stern (*) markierte Teile sind Standard-Befestigungselemente. Diese haben keine spezifische Briggs & Stratton Teilenummer und können im lokalen Fachhandel gekauft werden.
Vor der Verwendung
- Notieren Sie die Modellnummer (09801) Ihres Generators.
- Identifizieren Sie die betroffene Baugruppe (Hauptgerät, Bedienfeld, Radsatz oder Lichtmaschine).
- Suchen Sie die entsprechende Explosionszeichnung auf den Seiten 2, 4, 5 oder 6.
- Vergleichen Sie das defekte Teil mit der Abbildung und der zugehörigen Item-Nummer.
- Prüfen Sie die Teileliste auf die korrekte Teilenummer (Part #) für die Bestellung.
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die räumliche Anordnung der Komponenten.
- Linien und Pfeile zeigen die Montagepositionen der Schrauben und Halterungen.
Modellkompatibilität
- Dieses Dokument gilt ausschließlich für den Briggs & Stratton 10000W Generator, Modell 09801.
