Werkzeuge / Sägen
Bedienungsanleitung für Bosch GKS 18V-44 / 18V-51 Handkreissäge
Schnellstartanleitung für die Bosch GKS 18V-44 und GKS 18V-51 Handkreissäge. Erfahren Sie alles über Montage, Betrieb, Sicherheit und Wartung Ihres Geräts.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Bosch GKS 18V-44 / 18V-51 ist eine akkubetriebene Handkreissäge für Längs- und Querschnitte in Holz. S. 9
Wichtigste Schritte
- Sägeblatt wechseln S. 11, 12
- Schnitttiefe einstellen S. 12
Erste Inbetriebnahme
- Akku laden, einsetzen, Sägeblatt prüfen, Schnitttiefe einstellen. S. 11, 12
Probleme und Lösungen
Sägeblatt klemmt
Ursache ermitteln, Sägeblatt zentrieren.
S. 8Wartung und Reset
- Regelmäßige Reinigung der Pendelschutzhaube und Lüftungsschlitze. S. 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leerlaufdrehzahl | 6400 min-1 | Bemessungs-Leerlaufdrehzahl | S. 10 |
Wo es im PDF steht
- Sicherheitshinweise S. 6, 7, 8, 9
- Technische Daten S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung gilt für die Bosch Handkreissägen GKS 18V-44 und GKS 18V-51. Sie enthält wichtige Sicherheitshinweise, Anleitungen zur Montage, Bedienung und Wartung. Bitte beachten Sie die Sicherheitshinweise, um elektrische Schläge, Brände oder schwere Verletzungen zu vermeiden.
Gerätebeschreibung

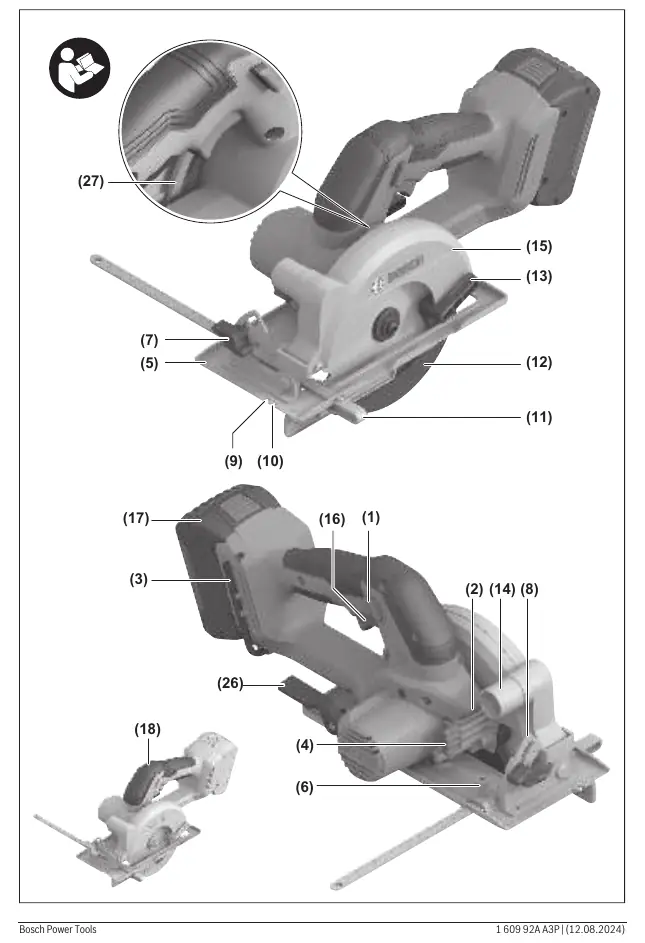

Die Handkreissäge verfügt über eine Einschaltsperre, ein Arbeitslicht, eine Spindelarretierung und eine Grundplatte. Die vollständige Liste der Komponenten finden Sie auf Seite 3 und 9.
Montage
Akku laden und einsetzen
Verwenden Sie nur die empfohlenen Ladegeräte. Schieben Sie den geladenen Akku in die Aufnahme, bis er einrastet. Zum Entnehmen drücken Sie die Akku-Entriegelungstaste.
Sägeblatt einsetzen/wechseln

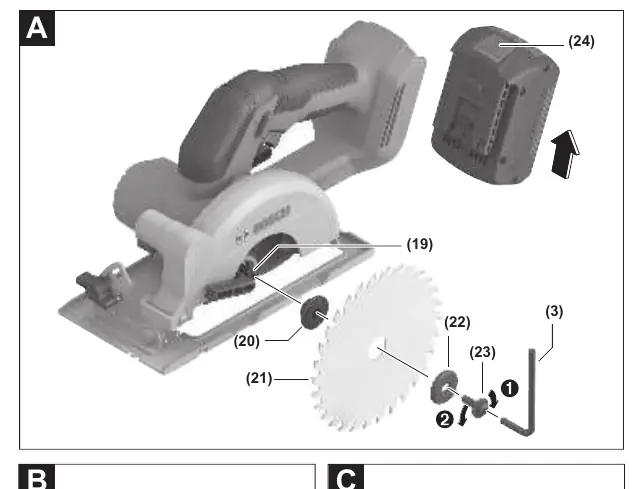

Nehmen Sie vor allen Arbeiten den Akku aus dem Gerät. Drücken Sie die Spindel-Arretiertaste (4) und lösen Sie die Spannschraube (23) mit dem Innensechskantschlüssel (3). Wechseln Sie das Sägeblatt gemäß Bild A. Achten Sie auf die korrekte Laufrichtung.
Betrieb
Schnitttiefe einstellen
Lösen Sie den Spannhebel (26). Stellen Sie die gewünschte Schnitttiefe an der Skala ein und ziehen Sie den Hebel wieder fest.
Gehrungswinkel einstellen
Lösen Sie die Flügelschraube (7), stellen Sie den gewünschten Winkel an der Skala (8) ein und ziehen Sie die Schraube wieder fest.
Staubabsaugung
Montieren Sie den Absaugadapter (25) am Spanauswurf (14). Schließen Sie einen geeigneten Staubsauger an.
Wartung und Reinigung
Halten Sie das Gerät und die Lüftungsschlitze sauber. Reinigen Sie die Pendelschutzhaube regelmäßig mit einem Pinsel, um eine einwandfreie Funktion zu gewährleisten.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Sägeblatt klemmt
Ursache für das Verklemmen ermitteln und beheben. Sägeblatt zentrieren.
Akku lädt nicht
Prüfen, ob das Ladegerät für den Akku geeignet ist und ob der Akku korrekt eingesetzt ist.
Vor der Verwendung
- Akku vollständig laden
- Sägeblatt auf Schärfe und Beschädigung prüfen
- Schnitttiefe und Gehrungswinkel einstellen
- Staubabsaugung anschließen (falls erforderlich)
Technische Daten in der Praxis
- Bemessungs-Leerlaufdrehzahl
- 6400 min-1
- Sägeblattdurchmesser
- 125 mm (GKS 18V-44) / 140 mm (GKS 18V-51)
Abbildungen und Diagramme
- Bild A: Sägeblattwechsel
- Bild B: Montage des Absaugadapters
- Bild C: Schnitttiefeneinstellung

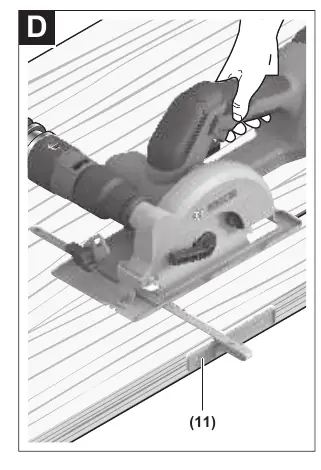

- Bild D: Sägen mit Parallelanschlag

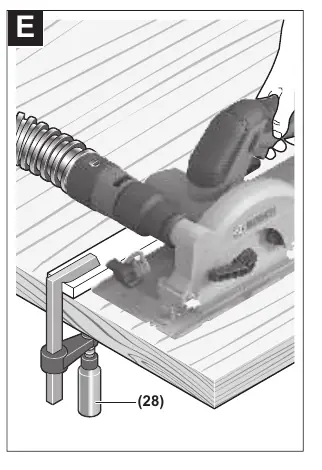

- Bild E: Sägen mit Hilfsanschlag
Modellkompatibilität
- Nur für Holz geeignet.
- Nicht für Eisenmetalle geeignet.
- Nur mit Bosch 18V Akkus verwenden.
Autor der Aufbereitung
Laura Fischer
Fachredakteurin für Gebrauchsanleitungen
Beschreibt zentrale Funktionen, Einsatzbereiche und Hinweise aus Handbüchern in einer kompakten und nutzerfreundlichen Form.
