Bedienungsanleitung für Bosch GKM 18V-50 Professional Handkreissäge
Erfahren Sie, wie Sie Ihre Bosch GKM 18V-50 Professional Handkreissäge sicher bedienen, warten und einstellen. Dieser Leitfaden enthält wichtige Anweisungen zur Montage, zum Sägeblattwechsel und zur sicheren Handhabung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Bosch GKM 18V-50 Professional ist eine akkubetriebene Handkreissäge zum Sägen von Eisenmetallen bis zu einer Schnitttiefe von 50 mm. S. 1, 8, 9
Wichtigste Schritte
- Sägeblatt wechseln S. 10, 18, 25, 32
- Schnitttiefe einstellen S. 11, 18, 26, 32
Erste Inbetriebnahme
- Akku einsetzen, Schnitttiefe einstellen und sicherstellen, dass der Spanbehälter verriegelt ist. S. 11, 19, 27, 32
Probleme und Lösungen
Sägeblatt blockiert
Schalter loslassen, Säge im Material halten bis zum Stillstand, Ursache für Blockade beseitigen.
S. 7, 15, 22, 29Wartung und Reset
- Spanbehälter regelmäßig leeren und Pendelschutzhaube reinigen. S. 11, 12, 19, 20
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung | 18 V | Betriebsspannung | S. 9, 16, 24, 30 |
| Leerlaufdrehzahl | 4250 min-1 | Drehzahl ohne Last | S. 9, 16, 24, 30 |
Wo es im PDF steht
- Sicherheitshinweise S. 6, 7, 8, 13
- Technische Daten S. 9, 16, 24, 30
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Bosch GKM 18V-50 Professional ist eine akkubetriebene Handkreissäge, die speziell für das Sägen von Eisenmetallen bis zu einer Schnitttiefe von 50 mm entwickelt wurde. Sie ist nicht für die Bearbeitung von Holzmaterialien geeignet, da die Mischung aus heißen Metallspänen und Holzspänen eine Brandgefahr darstellt.

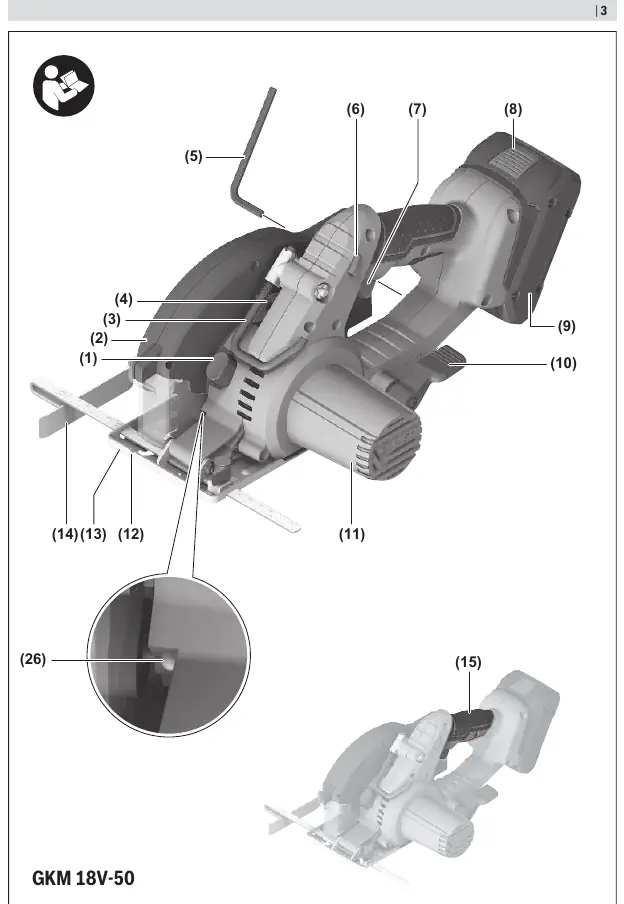

Montage und Sägeblattwechsel
Vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel etc.) sowie bei Transport und Lagerung muss der Akku entnommen werden. Zum Wechseln des Sägeblatts empfiehlt es sich, das Gerät auf die Vorderseite des Motorgehäuses zu legen.
- Drücken und halten Sie die Spindelarretierung (1).
- Lösen Sie die Spannschraube (16) mit dem Innensechskantschlüssel (5).
- Schwenken Sie die Pendelschutzhaube (21) zurück und halten Sie diese fest.
- Entfernen Sie den Spannflansch (17) und das Sägeblatt (18).
- Setzen Sie das neue Sägeblatt (18) auf den Aufnahmeflansch (19). Achten Sie darauf, dass die Laufrichtungspfeile auf dem Sägeblatt und der Pendelschutzhaube übereinstimmen.
- Befestigen Sie den Spannflansch (17) und ziehen Sie die Spannschraube (16) handfest plus 1/8 Umdrehung (6-9 Nm) an.
Betrieb
Schnitttiefe einstellen: Lösen Sie den Spannhebel (10). Ziehen Sie die Säge von der Grundplatte (13) weg für eine geringere Schnitttiefe oder drücken Sie sie zur Grundplatte hin für eine größere Schnitttiefe. Stellen Sie das gewünschte Maß an der Skala ein und ziehen Sie den Spannhebel wieder fest.
Spanbehälter leeren: Metallspäne werden im Spanbehälter der Schutzhaube (2) gesammelt. Schieben Sie die Verriegelung (25) nach oben, öffnen Sie den Deckel (24) und kippen Sie das Gerät zur Seite, um die Späne zu entleeren.
Wartung und Sicherheit
Halten Sie das Gerät und die Lüftungsschlitze stets sauber. Die Pendelschutzhaube muss sich immer frei bewegen und selbsttätig schließen können. Reinigen Sie den Bereich um die Pendelschutzhaube regelmäßig mit einem Pinsel. Ersetzen Sie den Deckel des Spanbehälters (24) bei Beschädigungen.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Sägeblatt klemmt oder blockiert
Überprüfen Sie, ob das Sägeblatt für das Material geeignet und scharf ist. Achten Sie darauf, dass das Werkstück stabil aufliegt.
Akku lädt nicht
Überprüfen Sie, ob das Ladegerät korrekt angeschlossen ist und ob der Akku ordnungsgemäß im Ladegerät sitzt.
Vor der Verwendung
- Akku vollständig geladen
- Sägeblatt auf Schärfe und Beschädigungen prüfen
- Spanbehälter auf festen Sitz prüfen
- Pendelschutzhaube auf freie Beweglichkeit prüfen
- Schnitttiefe korrekt eingestellt
Abbildungen und Diagramme

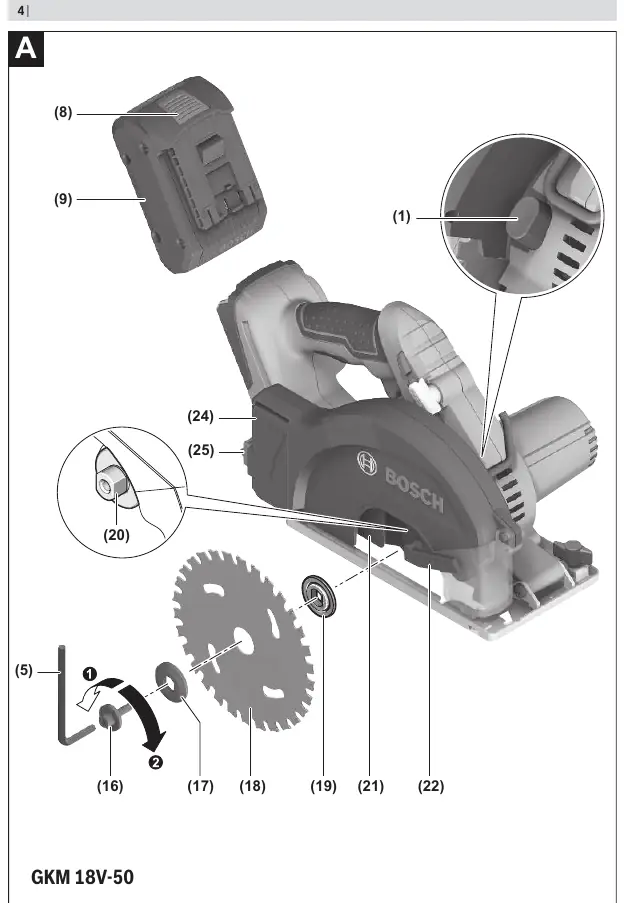

- Abbildung A: Sägeblattwechsel
- Abbildung B: Einstellung der Schnitttiefe
- Abbildung C: Verwendung des Aufhängehakens
- Abbildung F-G: Leeren des Spanbehälters
Modellkompatibilität
- Nur für Eisenmetalle geeignet.
- Nicht für Holzmaterialien verwenden.
- Nur mit Bosch GBA 18V oder ProCORE18V Akkus verwenden.
