Bedienungsanleitung für Handkreissäge Bosch Professional GKS 18V-44 / GKS 18V-51
Schnelle Anleitung für die Handkreissäge Bosch Professional GKS 18V-44 und GKS 18V-51. Erfahren Sie alles über Montage, Betrieb, Sicherheit und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Bosch Professional GKS 18V-44 / GKS 18V-51 ist eine akkubetriebene Handkreissäge für gerade Längs- und Querschnitte sowie Gehrungsschnitte in Holz. S. 9
Wichtigste Schritte
- Sägeblatt wechseln S. 12
- Schnitttiefe einstellen S. 12
Erste Inbetriebnahme
- Akku laden und einsetzen S. 10, 11
Probleme und Lösungen
Sägeblatt klemmt
Gerät ausschalten, Ursache ermitteln (z.B. stumpfes Blatt, falscher Vorschub) und beheben.
S. 8Wartung und Reset
- Regelmäßige Reinigung der Pendelschutzhaube und der Lüftungsschlitze. S. 13, 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung | 18 V | Betriebsspannung | S. 9 |
| Leerlaufdrehzahl | 6300 min-1 | Drehzahl ohne Last | S. 9 |
Wo es im PDF steht
- Sicherheitshinweise S. 6, 7, 8
- Technische Daten S. 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb der Handkreissägen Bosch Professional GKS 18V-44 und GKS 18V-51. Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise, um elektrische Schläge, Brände oder schwere Verletzungen zu vermeiden.
Produktbeschreibung
Die Handkreissäge ist für Längs- und Querschnitte in Holz mit geradem Schnittverlauf sowie für Gehrungsschnitte konzipiert. Zu den wesentlichen Komponenten gehören:
- Einschaltsperre und Ein-/Ausschalter
- Grundplatte mit Schnittmarkierungen (0° und 45°)
- Pendelschutzhaube
- Spindel-Arretiertaste für den Sägeblattwechsel
- Schnitttiefeneinstellung
- Anschluss für Staubabsaugung
Montage und Inbetriebnahme

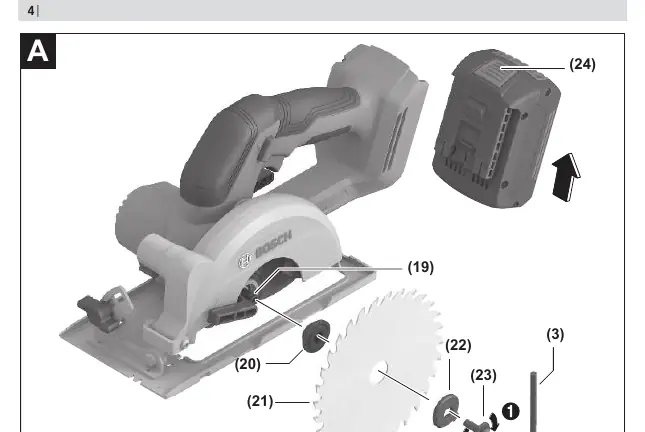

Sägeblattwechsel: Nehmen Sie vor allen Arbeiten am Gerät den Akku ab. Legen Sie das Gerät auf die Stirnseite des Motorgehäuses. Drücken Sie die Spindel-Arretiertaste (4) und lösen Sie mit dem Innensechskantschlüssel (3) die Spannschraube (23). Entnehmen Sie den Spannflansch (22) und das Sägeblatt (21). Achten Sie beim Einsetzen auf die korrekte Laufrichtung der Zähne.
Staubabsaugung: Montieren Sie den Absaugadapter (25) auf den Spanauswurf (14). Schließen Sie einen geeigneten Staubsauger an, um gesundheitsgefährdende Stäube zu reduzieren.
Betrieb
Schnitttiefe einstellen: Lösen Sie den Spannhebel (26). Stellen Sie die gewünschte Schnitttiefe an der Skala ein und ziehen Sie den Hebel wieder fest.
Gehrungswinkel einstellen: Lösen Sie die Flügelschraube (7), stellen Sie den gewünschten Winkel an der Skala (8) ein und fixieren Sie die Schraube wieder.
Ein-/Ausschalten: Betätigen Sie zuerst die Einschaltsperre (1), drücken Sie dann den Ein-/Ausschalter (16) und halten Sie ihn gedrückt.
Wartung und Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze stets sauber. Reinigen Sie die Pendelschutzhaube regelmäßig mit einem Pinsel, um eine freie Beweglichkeit zu gewährleisten. Entfernen Sie Harz- oder Leimreste sofort nach Gebrauch vom Sägeblatt.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Sägeblatt klemmt oder blockiert
Schalten Sie das Gerät sofort aus. Prüfen Sie, ob das Sägeblatt stumpf oder beschädigt ist. Stellen Sie sicher, dass das Werkstück korrekt abgestützt ist.
Nachlassende Saugleistung
Prüfen Sie, ob der Absaugadapter oder der Schlauch verstopft sind. Leeren Sie die Staubbox oder den Staubbeutel.
Vor der Verwendung
- Akku vollständig geladen?
- Sägeblatt scharf und für das Material geeignet?
- Schnitttiefe und Gehrungswinkel korrekt eingestellt?
- Werkstück sicher befestigt?
- Pendelschutzhaube auf freie Beweglichkeit geprüft?
Technische Daten in der Praxis
- Nennspannung
- 18 V (Akkubetrieb)
- Bemessungs-Leerlaufdrehzahl
- 6300 min-1
- Max. Schnitttiefe (0°)
- 44 mm (GKS 18V-44) / 51 mm (GKS 18V-51)
Abbildungen und Diagramme

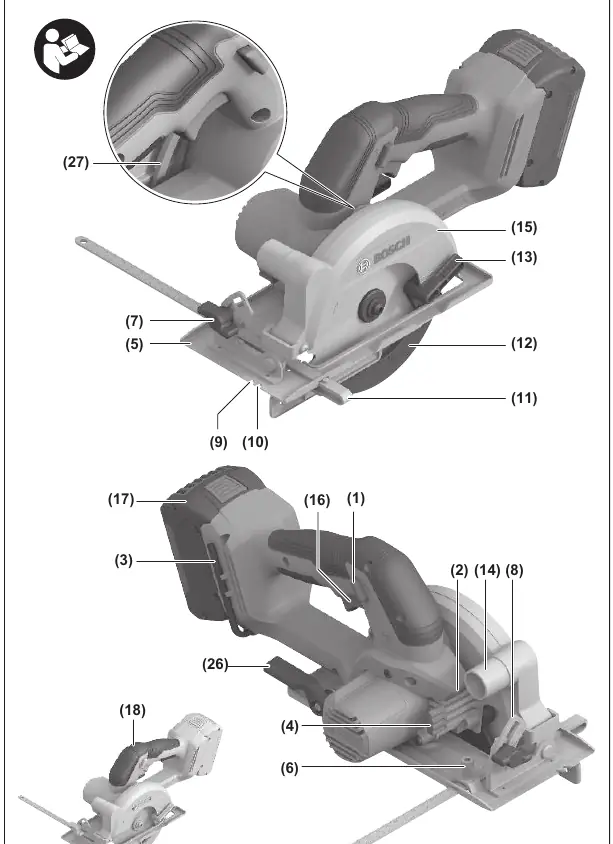

- Seite 3: Übersicht der Komponenten mit Nummerierung.
- Seite 4: Montage des Sägeblatts (A) und Absaugadapter (B).

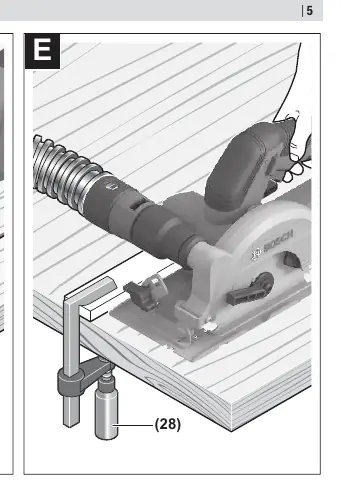

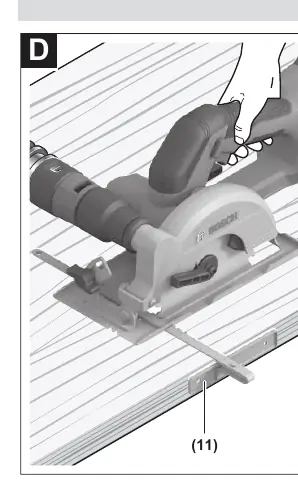

- Seite 5: Anwendung mit Parallelanschlag (D) und Hilfsanschlag (E).
Modellkompatibilität
- Kompatibel mit GBA 18V und ProCORE18V Akkus.
- Nicht für den stationären Betrieb mit Sägetisch ausgelegt.
