Installationsanleitung für BlueBuilt Verbindungsset für Wisberg & Veripart 185cm Modelle

Wichtige Informationen aus der Anleitung

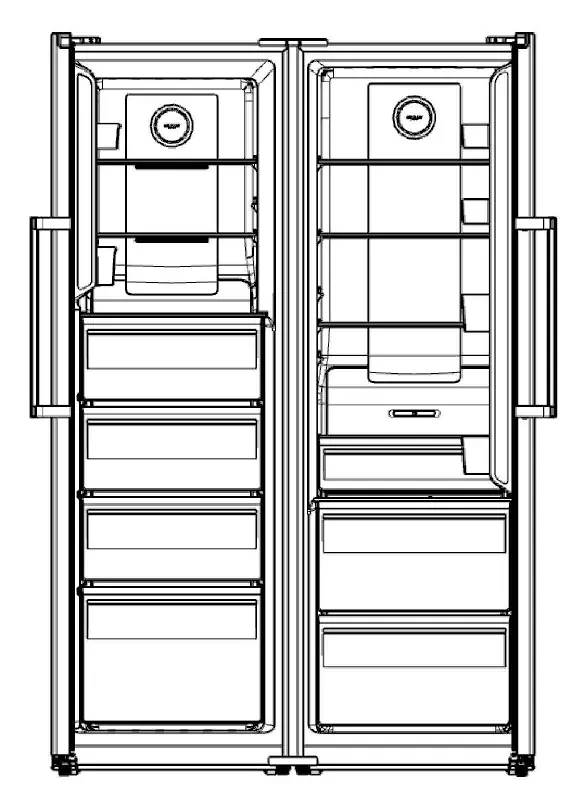

Diese Anleitung beschreibt die Installation des BlueBuilt Verbindungssets, mit dem zwei 185cm Wisberg oder Veripart Kühl- und Gefriergeräte nebeneinander verbunden werden können. Bitte lesen Sie die Schritte sorgfältig durch, um eine korrekte Ausrichtung und Stabilität zu gewährleisten.

Lieferumfang des Verbindungssets

• Obere Abdeckung (1x)
• Verbindungsstücke (3x)
• Untere Abdeckung (1x)
• Unteres Verbindungsstück (1x)
• Abdeckstreifen (1x)
• Schrauben (A) (8x)
• Schrauben (B) (4x)

Vorbereitung vor der Installation

1. Schalten Sie beide Kühlgeräte aus.
2. Öffnen Sie die Tür des einen Kühlschranks zur linken Seite und die Tür des anderen Geräts zur rechten Seite.
3. Stellen Sie den links zu öffnenden Kühlschrank auf die linke Seite und den rechts zu öffnenden Kühlschrank auf die rechte Seite.
4. Richten Sie die zwei Kühlgeräte an der Vorder- und Rückseite aus.
5. Lassen Sie etwa 10 mm Platz zwischen den Kühlschränken.

Montage

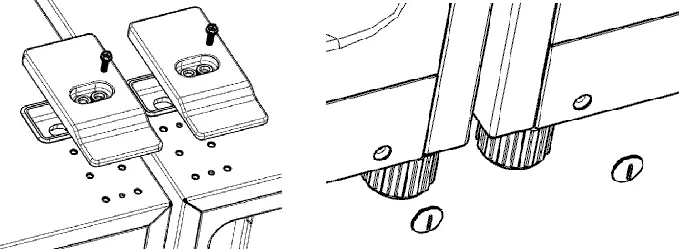

1. Entfernen Sie die oberen dekorativen Abdeckungen und die Abdeckungen der Schraublöcher über den Stellfüßen beider Geräte.
2. Legen Sie ein Verbindungsstück auf beide Geräte und ziehen Sie die beiden Schrauben (A) fest an.
3. Stellen Sie die Stellfüße beider Geräte so ein, dass beide Geräte gleich ausgerichtet sind.

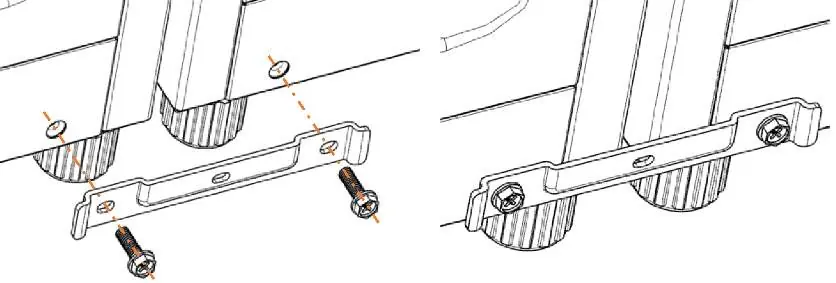

4. Setzen Sie das untere Verbindungsstück ein und ziehen Sie die beiden Schrauben (A) fest an.

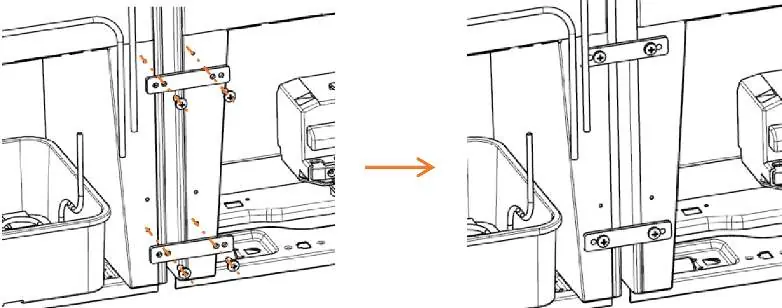

5. Platzieren Sie zwei Verbindungsstücke an der Rückseite der beiden Geräte, bohren Sie die Löcher vor und ziehen Sie die 4 Schrauben (B) an.
6. Setzen Sie einen Abdeckstreifen in die Lücke zwischen den Geräten ein.
7. Setzen Sie die obere Abdeckung auf und ziehen Sie die 4 Schrauben (A) an.
8. Bringen Sie die untere Abdeckung an.

Kontrolle nach der Installation

Stellen Sie sicher, dass Kühl- und Gefriergerät die gleiche Höhe haben oder ausgerichtet sind, da sie sonst nicht miteinander verbunden werden können. Prüfen Sie vor dem Befestigen der 2 Geräte aneinander, ob die Türen und Türgriffe gegebenenfalls in die richtige Position gedreht werden müssen.
