Bedienungsanleitung für Better Bathrooms Kobe/Cali Waschtischunterschrank
Detaillierte Installations- und Pflegeanleitung für den Better Bathrooms Kobe/Cali Waschtischunterschrank. Enthält wichtige Sicherheitshinweise, Montageanleitungen, technische Zeichnungen und Tipps zur Oberflächenreparatur.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Bitte lesen Sie diese Anleitung vor der Installation sorgfältig durch. Für die Montage wird eine drei-Personen-Montage empfohlen. Stellen Sie sicher, dass die Wandstruktur das Gewicht des Produkts tragen kann. Die mitgelieferten Schrauben und Dübel sind nur für Massivwände geeignet; für andere Wandtypen müssen geeignete Befestigungsmittel verwendet werden. Prüfen Sie vor dem Bohren auf Kabel und Rohre.
Gewichtsbeschränkungen:
- Waschtischunterschrank: 50 kg
- Schubladen: 20 kg
Lieferumfang
- Waschbecken & Waschtischunterschrank
- Installationsanleitung
- Abfluss (Waste)
- Expansionsbolzen & Expansionsschrauben (6 Sets für 1200mm und 1400mm Modelle)
Technische Zeichnungen
Die Anleitung enthält detaillierte technische Zeichnungen mit Maßangaben für die Modelle Kobe/Cali 1200mm und 1400mm, einschließlich der Positionen für den Abfluss und die Wandmontage.
Benötigte Werkzeuge
- Silikonkleber
- Wasserwaage
- Maßband
- Bohrmaschine
- Schraubendreher
Installationsanleitung
- Vorbereitung: Öffnen Sie die Verpackung und entnehmen Sie das Produkt. Decken Sie das Produkt während der Installation mit weichen Materialien ab, um Beschädigungen zu vermeiden.

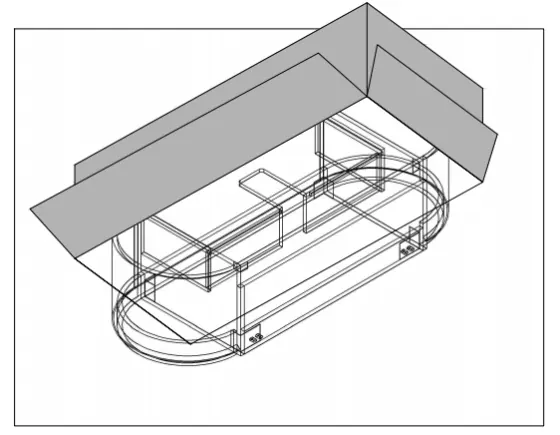

- Montage: Prüfen Sie die Ebenheit der Wand mit einer Wasserwaage. Markieren Sie die Installationsposition. Bohren Sie Löcher in die Wand, setzen Sie die Expansionsbolzen ein und befestigen Sie den Waschtischunterschrank mit den Expansionsschrauben an der Wand.
- Abschluss: Installieren Sie den Abfluss im Waschbecken. Verwenden Sie Dichtungsmasse (Silikon), um die Kanten entlang der Wand abzudichten. Lassen Sie das Produkt vor der ersten Benutzung 24 Stunden lang stehen.
Wartung, Pflege und Reinigung
Wischen Sie die Oberfläche nach jedem Gebrauch mit einem weichen Tuch ab. Verwenden Sie milde Reinigungsmittel. Bei hartnäckigen Flecken kann ein mild scheuernder Reiniger verwendet werden.
Reparatur von Kratzern und hartnäckigen Flecken:
- Entfernen Sie Schmutz mit Wasser.
- Schleifen Sie die Stelle leicht mit 800er Schleifpapier in kreisenden Bewegungen.
- Schleifen Sie anschließend mit 1200er Schleifpapier nach, bis die Oberfläche glatt ist.
- Trocknen Sie die Stelle mit einem Handtuch.
- Bei glänzenden Oberflächen polieren Sie die Stelle mit einer Autopolitur (z.B. 3M Extra Cut Compound).
Herstellerinformationen
Better Bathrooms
Praktische Hilfe
Typische Probleme
Hartnäckige Flecken oder Kratzer auf der Oberfläche
Reinigen Sie die Stelle, schleifen Sie sie vorsichtig mit 800er und dann 1200er Schleifpapier ab und polieren Sie sie bei Glanzoberflächen nach.
Unsichere Wandmontage
Die mitgelieferten Befestigungen sind nur für Massivwände. Verwenden Sie bei anderen Wandtypen geeignete, tragfähige Befestigungsmittel.
Vor der Verwendung
- Prüfen Sie die Wand auf versteckte Kabel und Rohre vor dem Bohren.
- Stellen Sie sicher, dass die Wandstruktur das Gewicht (50kg Schrank + 20kg Schubladen) tragen kann.
- Verwenden Sie eine Wasserwaage für eine korrekte Ausrichtung.
- Decken Sie das Produkt während der Montage ab, um Kratzer zu vermeiden.
- Lassen Sie die Silikonabdichtung 24 Stunden aushärten.
Technische Daten in der Praxis
- Gewichtslimit Schrank
- Maximal 50 kg Belastung.
- Gewichtslimit Schubladen
- Maximal 20 kg Belastung.
Abbildungen und Diagramme
- Technische Zeichnungen zeigen die exakten Abmessungen für die 1200mm und 1400mm Modelle.
- Installationsdiagramme zeigen die korrekte Verwendung der Wasserwaage und des Bohrers.
Modellkompatibilität
- Mitgelieferte Expansionsschrauben sind ausschließlich für Massivwände geeignet.
- Abflussrohr (Waste pipe) ist nicht im Lieferumfang enthalten.
