Montageanleitung für The Home Depot 2500187 2.5m Ampelschirm

Diese Montageanleitung führt Sie Schritt für Schritt durch den Aufbau Ihres The Home Depot 2500187 2.5m Ampelschirms. Erfahren Sie, wie Sie die Teile korrekt montieren und den Schirm sicher in Betrieb nehmen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Dies ist eine Montageanleitung für den The Home Depot 2500187 2.5m Ampelschirm. Sie enthält eine vollständige Teileliste und eine 6-stufige Aufbauanleitung. S. 1, 2

Wichtigste Schritte

Montage der Basis und des Standrohrs S. 2
Einsetzen des Schirmgestells S. 2
Öffnen und Einstellen des Schirms S. 2

Wo es im PDF steht

Teileliste S. 1
Montageschritte S. 2

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage des The Home Depot 2500187 2.5m Ampelschirms. Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind und Sie über eine ebene Fläche für den Aufbau verfügen.

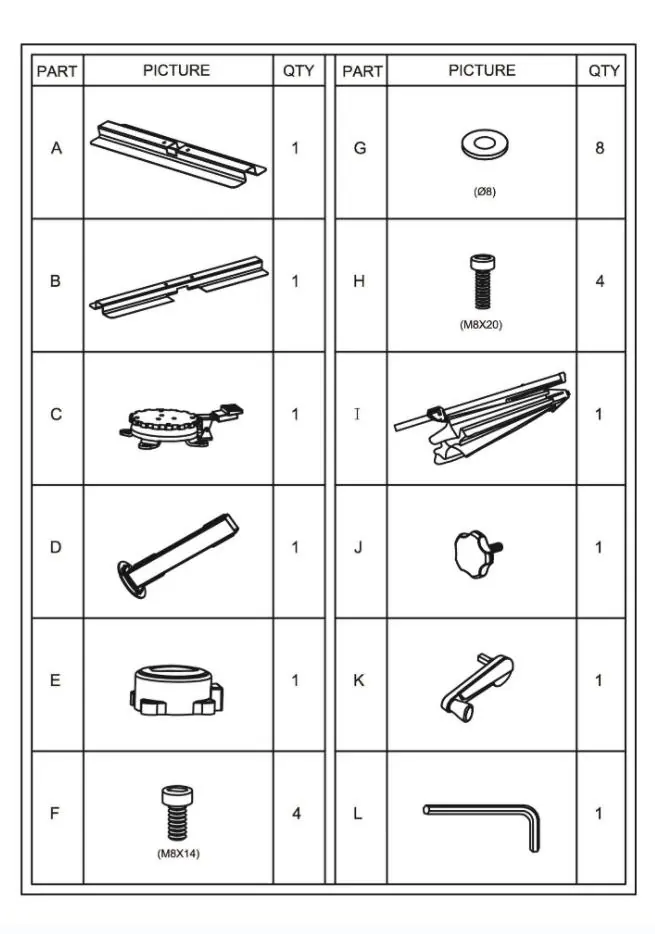

Teileliste

A: Basis-Querträger
B: Basis-Querträger
C: Drehmechanismus
D: Standrohr
E: Abdeckung
F: Schrauben M8x14
G: Unterlegscheiben (Ø8)
H: Schrauben M8x20
I: Schirmgestell
J: Feststellschraube
K: Kurbel
L: Inbusschlüssel

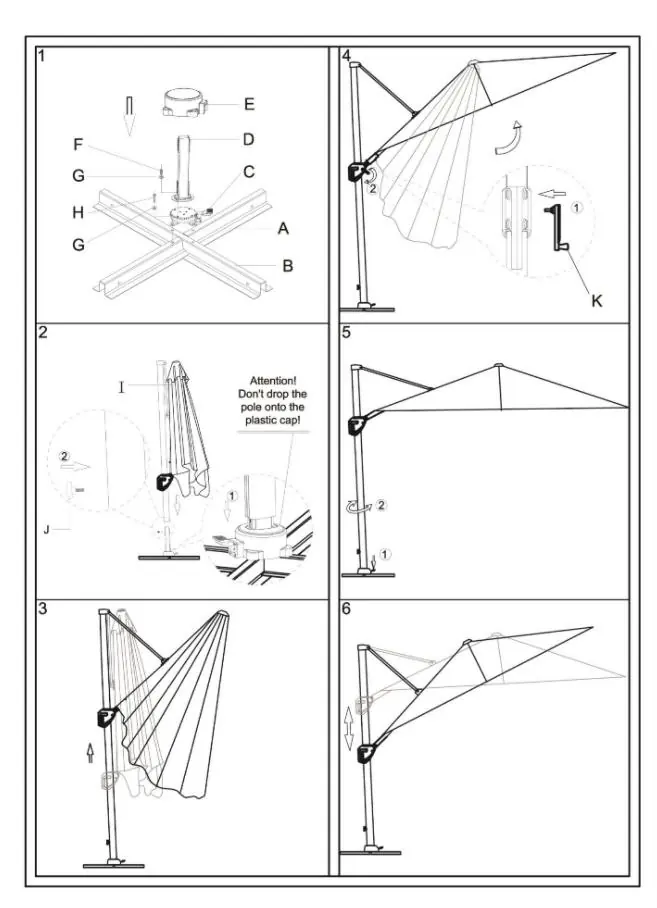

Montageanleitung

Verbinden Sie die Basis-Querträger (A und B) und montieren Sie den Drehmechanismus (C) mit den Schrauben (F) und Unterlegscheiben (G). Setzen Sie das Standrohr (D) auf und sichern Sie es mit den Schrauben (H) und Unterlegscheiben (G).
Setzen Sie das Schirmgestell (I) auf das Standrohr. Achtung: Lassen Sie das Rohr nicht auf die Kunststoffkappe fallen. Sichern Sie die Verbindung mit der Feststellschraube (J).
Schieben Sie den Schiebemechanismus am Standrohr nach oben, um den Schirm zu entfalten.
Bringen Sie die Kurbel (K) an der vorgesehenen Stelle an.
Drehen Sie die Kurbel, um den Schirm vollständig zu öffnen.
Verwenden Sie den Schiebemechanismus, um die Neigung des Schirms anzupassen.

Herstellerinformationen

The Home Depot

Markenprofil

Herstellerwebsite https://www.homedepot.com Support https://www.homedepot.com/c/customer_support

Praktische Hilfe

Typische Probleme

Beschädigung beim Aufbau

Lassen Sie das Schirmgestell (I) beim Einsetzen in das Standrohr (D) nicht auf die Kunststoffkappe fallen.

Vor der Verwendung

Überprüfen Sie den Lieferumfang anhand der Teileliste (A-L).
Stellen Sie sicher, dass Sie eine ebene Fläche für die Montage haben.
Verwenden Sie den mitgelieferten Inbusschlüssel (L) für die Montage.
