Bedienungsanleitung Baseus GaN2 Fast Charger 100W
Schnellstartanleitung und technische Spezifikationen für das Baseus GaN2 Fast Charger 100W (Modell CCGAN100CS). Erfahren Sie alles über die Nutzung, Sicherheitshinweise und technische Daten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die grundlegenden Betriebshinweise und Sicherheitsvorkehrungen für das Baseus GaN2 Fast Charger 100W (Modell CCGAN100CS). Das Gerät nutzt Halbleitertechnologie (GaN) für effizientes Laden. Achten Sie vor der Verwendung auf die Kompatibilität mit Ihren Geräten und stellen Sie sicher, dass das Ladegerät nicht in Umgebungen mit extremen Temperaturen oder hoher Feuchtigkeit betrieben wird.
Produktbeschreibung
Das Baseus GaN2 Fast Charger ist ein kompaktes 100W-Reiseladegerät. Es unterstützt gängige Schnellladeprotokolle wie Power Delivery (PD) 3.0, PPS und Quick Charge 5. Es ist für das schnelle Laden von Laptops, Smartphones und anderen mobilen Geräten konzipiert.
Lieferumfang
- 1x GaN2 Fast Charger
- 1x Benutzerhandbuch
- 1x Garantiekarte
- 1x 5A C to C 100W Ladekabel (mit E-Marker Chip)
Produktübersicht
Das Gerät verfügt über einen klappbaren Stecker (90° Pin Design) für den Transport. An der Vorderseite befindet sich der USB-C-Ausgangsanschluss sowie eine Betriebsanzeige (Indicator Light), die den Status des Ladevorgangs signalisiert.
Sicherheitshinweise
- Verwenden Sie das Gerät nicht in Umgebungen mit hohen Temperaturen oder starken magnetischen Feldern.
- Setzen Sie das Gerät keinen Stößen, Schlägen oder Quetschungen aus.
- Versuchen Sie nicht, das Gerät eigenständig zu zerlegen oder zu reparieren.
- Halten Sie das Gerät von Feuer und Wasser fern.
- Bei unsachgemäßer Verwendung besteht Brand- oder Verletzungsgefahr.
Technische Daten
- Modellnummer: CCGAN100CS
- Eingang: 100-240V~, 50/60Hz, 2.5A Max
- Ausgang: 5V/12V=3A, 9V/15V/20V=5A
- Produktgröße: 67 x 30 x 55 mm
- Gewicht: ca. 178 g
- Einsatzbedingungen: Nicht-tropische Gebiete, Höhe unter 2000 m
Praktische Hilfe
Typische Probleme
Gerät lädt nicht oder langsam
Überprüfen Sie, ob das mitgelieferte 5A E-Marker Kabel verwendet wird und ob die Steckdose Strom führt.
Überhitzung
Stellen Sie sicher, dass das Ladegerät nicht abgedeckt ist und in einer gut belüfteten Umgebung verwendet wird.
Vor der Verwendung
- Prüfen Sie das Gehäuse auf Beschädigungen.
- Stellen Sie sicher, dass die Eingangsspannung der Steckdose (100-240V) unterstützt wird.
- Verwenden Sie das mitgelieferte 100W-Kabel für optimale Leistung.
- Stellen Sie sicher, dass die Umgebungstemperatur im normalen Bereich liegt.
Technische Daten in der Praxis
- E-Marker Chip
- Ein Chip im Kabel, der die sichere Übertragung von bis zu 100W Leistung ermöglicht.

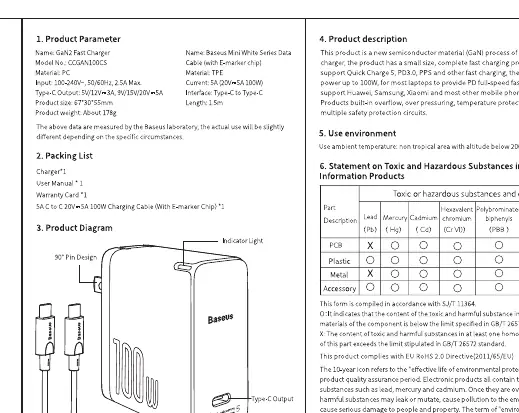

Abbildungen und Diagramme
- Der 90° Pin-Stecker ist für den Transport einklappbar.
- Die LED-Anzeige leuchtet, wenn das Gerät mit Strom versorgt wird.
- Der USB-C-Anschluss befindet sich an der Stirnseite des Geräts.
Modellkompatibilität
- Unterstützt PD3.0, PPS und Quick Charge 5.
- Geeignet für den Einsatz in Höhen bis zu 2000 Metern.
