Bedienungsanleitung für Bailey LED-Flutlicht 100W
Schnelle Hilfe zur Installation und Wartung Ihres Bailey LED-Flutlichts 100W. Erfahren Sie alles über den elektrischen Anschluss, Sicherheitshinweise und Garantiebedingungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wesentliche Anweisungen für die Installation und den sicheren Betrieb des Bailey LED-Flutlichts 100W. Die Installation muss zwingend durch einen qualifizierten Elektriker erfolgen. Das Gerät ist für den Innen- und Außeneinsatz geeignet, jedoch nicht für den Betrieb mit Notlichteinheiten vorgesehen.
Sicherheitshinweise
- Trennen Sie vor der Installation, Wartung oder Demontage immer die Stromversorgung.
- Öffnen Sie das Gehäuse nicht und tauschen Sie keine Kabel aus.
- Verwenden Sie das Produkt nur in Kombination mit LED-kompatiblen Lichtschrankensensoren.
- Decken Sie das Produkt nicht ab und befestigen Sie keine anderen Gegenstände daran.
- Bei Störungen (z. B. Flackern, Brandgeruch, sichtbare Schäden) das Gerät sofort ausschalten und vom Stromnetz trennen.
Montage und Installation

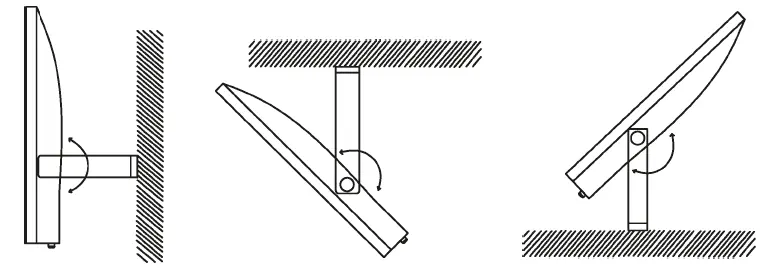

Das Flutlicht verfügt über eine Montagehalterung. Achten Sie bei der Montage auf die Abmessungen: Die Halterung besitzt zwei Langlöcher (40mm) und ein mittiges Loch (12mm) bei einer Gesamtbreite von 270mm. Das Gerät kann in verschiedenen Winkeln ausgerichtet werden.
Elektrischer Anschluss
Der Anschluss muss gemäß den lokalen Vorschriften durch eine Elektrofachkraft erfolgen. Das Gerät ist für eine Spannung von AC 100-260V bei 50/60Hz ausgelegt. Achten Sie auf die korrekte Verkabelung: L (Phase), N (Neutralleiter) und das Erdungssymbol.
Wartung und Pflege
Um die Lebensdauer des LED-Flutlichts zu erhalten, wird eine regelmäßige Reinigung empfohlen. Verwenden Sie dazu ausschließlich ein weiches Tuch mit Wasser und milder Seife. Vermeiden Sie den Einsatz von flüchtigen chemischen Substanzen wie Alkohol, Benzin oder Pestiziden, da diese das Material beschädigen können.
Garantiebedingungen
Die Garantiezeit beträgt 2 Jahre ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab. Die Garantie erlischt bei unsachgemäßer Installation, Verwendung unter extremen Bedingungen, Schäden durch externe Faktoren oder wenn das Gerät modifiziert wurde. Ein Kaufnachweis ist für die Inanspruchnahme erforderlich.
Technische Daten
- Spannung: AC 100-260V 50/60Hz
- Schutzart: IP65
- Schutzklasse: CLI
- Abstrahlwinkel: 120°
- Betriebstemperatur: -20°C bis 45°C
Herstellerinformationen
Bailey Electric & Electronics bv
Praktische Hilfe
Typische Probleme
Flackern oder Fehlfunktion
Sofort ausschalten, Stromzufuhr unterbrechen und einen qualifizierten Elektriker zur Überprüfung hinzuziehen.
Brandgeruch oder Überhitzung
Gerät nicht berühren, sofort ausschalten und vom Stromnetz trennen.
Vor der Verwendung
- Spannung prüfen (AC 100-260V).
- Installation durch qualifizierten Elektriker sicherstellen.
- Umgebungstemperatur (-20 bis 45°C) prüfen.
- LED-kompatible Sensoren verwenden.
- Sicherstellen, dass keine Notlichteinheiten angeschlossen sind.
Abbildungen und Diagramme
- Montageplatte: 270mm Gesamtbreite, 40mm Langlöcher, 12mm mittiges Loch.
- Anschluss: L (Phase), N (Neutralleiter), Erdungssymbol.
Modellkompatibilität
- Nicht für den Einsatz mit Notlichtgeräten geeignet.
- Nur mit LED-kompatiblen Lichtschrankensensoren verwenden.
