Bedienungsanleitung für AVPro Edge AC-DANTE-D 2-Kanal Dante Audio-Decoder
Erfahren Sie, wie Sie den AVPro Edge AC-DANTE-D 2-Kanal Dante Audio-Decoder installieren, konfigurieren und Fehler beheben. Vollständige Anleitung zur Einrichtung und Verkabelung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der AC-DANTE-D ist ein 2-Kanal Dante-Netzwerk-Decoder, der digitale Dante-Audiosignale in analoge Signale umwandelt. Er erfordert eine lokale 5V-Stromversorgung und wird über die Dante Controller-Software konfiguriert. S. 5, 8
Wichtigste Schritte
- Stromversorgung anschließen S. 8
- Netzwerkverbindung herstellen S. 8
- Gerätekonfiguration S. 11, 12
Erste Inbetriebnahme
- Nach dem Einschalten leuchten POWER und MUTE für 6 Sekunden. Danach erlischt MUTE und POWER bleibt an, was Betriebsbereitschaft signalisiert. S. 8
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Keine Verbindung im Dante Controller
Prüfen Sie die physische Verbindung zum Netzwerk und stellen Sie sicher, dass der Computer im selben Netzwerk ist.
S. 8, 9Wartung und Reset
- Ein Werksreset kann über die Dante Controller-Software im Reiter 'Device Config' oder 'Network Config' durch Klicken auf 'Clear Config' durchgeführt werden. S. 12, 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abtastraten | 44.1kHz, 48kHz, 88.2kHz, 96kHz | Unterstützte Audio-Abtastraten | S. 6 |
| Bit-Tiefe | 16, 24, 32 | Unterstützte Bit-Tiefen | S. 6 |
Wo es im PDF steht
- Installation S. 8
- Konfiguration S. 11, 12, 13
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der AVPro Edge AC-DANTE-D ist ein kompakter 2-Kanal Dante-Netzwerk-Decoder, der eine verlustfreie Analogwandlung von digital kodierten Inhalten ermöglicht. Das Gerät unterstützt Abtastraten von 44,1 kHz bis 96 kHz bei 16-, 24- oder 32-Bit Wortlängen. Wichtiger Hinweis: Das Gerät unterstützt kein PoE (Power over Ethernet) und muss lokal über das mitgelieferte 5V 1A Netzteil mit Strom versorgt werden.
Produktübersicht und Lieferumfang

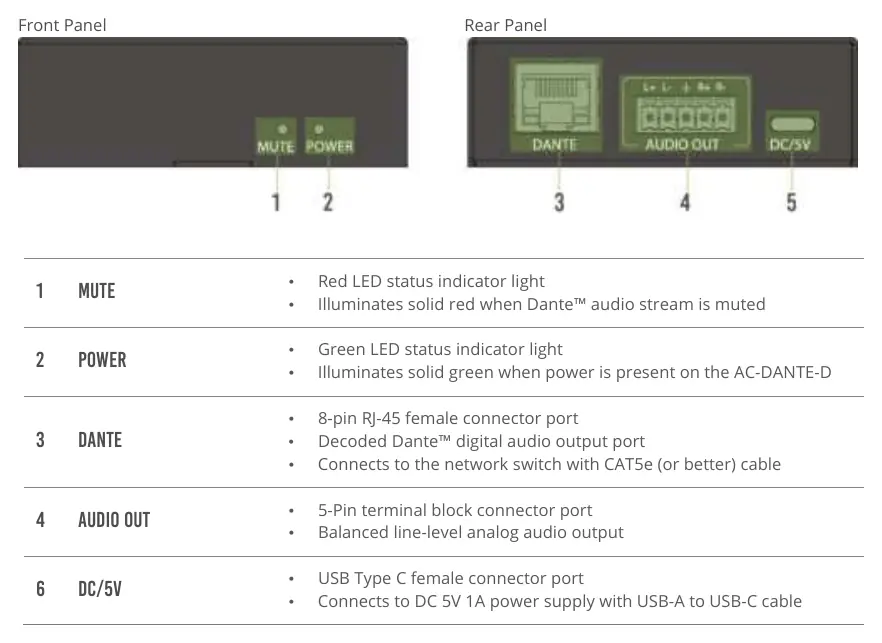

Im Lieferumfang enthalten sind das AC-DANTE-D Gerät, ein 5V 1A USB-Netzteil, ein USB-A auf USB-C Kabel, ein 5-Pin Terminalblock sowie Montagehalterungen mit Schrauben. Das Gerät verfügt über eine Dante-Netzwerkschnittstelle (RJ-45) und einen analogen Audioausgang (5-Pin Terminalblock).
Installation und Anschluss
Die Installation erfolgt in folgenden Schritten:
- Verbinden Sie das mitgelieferte USB-A auf USB-C Kabel mit dem DC/5V-Port des Decoders und schließen Sie das Netzteil an eine Steckdose an.
- Die POWER- und MUTE-LEDs leuchten für 6 Sekunden auf; danach erlischt die MUTE-LED und die POWER-LED bleibt an.
- Verbinden Sie das Audiogerät mit dem AUDIO OUT-Port.
- Verbinden Sie einen Computer mit der Dante Controller-Software und den AC-DANTE-D über ein CAT5e (oder besser) Kabel mit dem Netzwerk-Switch.
- Das Gerät wird automatisch im Dante-Netzwerk erkannt.
Dante-Port-Verkabelung
Der Dante-Port nutzt eine Standard RJ-45 Verbindung. Für optimale Leistung wird CAT5e-Kabel (oder besser) gemäß TIA/EIA T568A oder T568B Standard empfohlen. Die linke grüne LED zeigt eine aktive Verbindung an, die rechte gelbe LED signalisiert den Datenverkehr.
Audio-Ausgangsverkabelung
Der Audioausgang liefert ein 2-Kanal symmetrisches Audiosignal. Dieses kann direkt in symmetrischen Systemen verwendet oder durch entsprechende Verkabelung in ein unsymmetrisches (L/R) Cinch-Signal umgewandelt werden. Vorgefertigte 5-Pin auf RCA-Kabel sind separat erhältlich (SKU: AC-CABLE-5PIN-2CH).
Gerätekonfiguration
Die Konfiguration erfolgt über die Audinate Dante Controller-Software:
- Routing: Im Reiter Routing können Sender (Encoder) und Empfänger (Decoder) durch Klicken auf die Schnittpunkte verbunden werden.
- Gerätekonfiguration: Durch Doppelklick auf den Gerätenamen im Dante Controller öffnen Sie die Geräteansicht. Hier können Gerätename, Abtastrate, Bit-Tiefe, Latenz (1, 2, 5 ms) und Netzwerkeinstellungen (DHCP oder statische IP) angepasst werden.
- AES67: Im Reiter AES67 Config kann der AES67-Modus für kompatible Nicht-Dante-Geräte aktiviert werden.
Fehlerbehebung und Wartung
Bei Problemen prüfen Sie zuerst die Stromversorgung (5V), die Kabelverbindungen und ob das Quellgerät eingeschaltet ist. Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Verwenden Sie keine Chemikalien wie Alkohol oder Benzol. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
Praktische Hilfe
Typische Probleme
Dante Controller erkennt das Gerät nicht
Stellen Sie sicher, dass sowohl der Computer als auch der AC-DANTE-D physisch mit dem Dante-Netzwerk verbunden sind.
LEDs am Dante-Port leuchten nicht
Prüfen Sie die Stromversorgung, die Kabellänge (max. 100m), umgehen Sie Patchpanels und prüfen Sie die RJ-45 Stecker.
Kein Ton oder falsche Konfiguration
Überprüfen Sie im Dante Controller, ob das Abonnement (Subscription) erfolgreich ist (grüner Haken) und ob das Quellgerät nicht stummgeschaltet ist.
Vor der Verwendung
- Prüfen Sie, ob das 5V 1A Netzteil korrekt angeschlossen ist.
- Stellen Sie sicher, dass ein CAT5e (oder besser) Netzwerkkabel verwendet wird.
- Installieren Sie die Dante Controller-Software auf einem Computer im selben Netzwerk.
- Stellen Sie sicher, dass das Gerät nicht über PoE betrieben wird (wird nicht unterstützt).
- Prüfen Sie die Verkabelung des 5-Pin Terminalblocks für den Audioausgang.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Betriebstemperatur
- -5°C bis 51°C; nicht außerhalb dieses Bereichs betreiben.
Abbildungen und Diagramme
- Die Verkabelungsdiagramme zeigen die korrekte Belegung nach T568A und T568B Standard für RJ-45 Stecker.

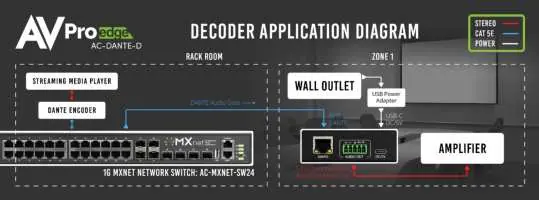

- Das Anwendungsdiagramm illustriert die Verbindung von Streaming-Player, Dante-Encoder, Netzwerk-Switch und dem AC-DANTE-D Decoder.
Modellkompatibilität
- Kompatibel mit Dante-Plattform-Audiosignalen.
- Unterstützt AES67-Multicast-Empfang für Nicht-Dante-Geräte.
