Installationsanleitung für Avigilon H4 IR PTZ-Kamera

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebshinweise für die Avigilon H4 IR PTZ-Kamera. Die Installation sollte ausschließlich durch geschultes Fachpersonal in Bereichen mit eingeschränktem Zugang erfolgen. Das Gerät darf nicht direkt an das Stromnetz angeschlossen werden und erfordert eine Stromversorgung gemäß UL-zertifizierten Standards (Class 2, LPS oder PoE-Injektor). Bei Betrieb in kalten Umgebungen (-10°C bis -40°C) ist eine Aufwärmphase von bis zu 60 Minuten erforderlich, während der kein Videobild übertragen wird.

Montage und Installation

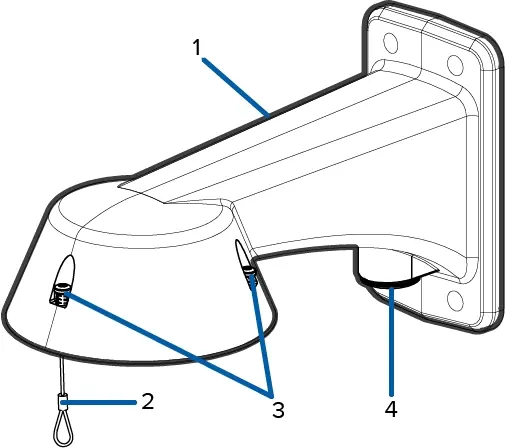

Die Kamera kann entweder mit einer Wandhalterung (H4IRPTZ-MT-WALL1) oder einer NPT-Halterung (H4IRPTZ-MT-NPTA1) montiert werden. Beide Halterungen sind separat erhältlich.

• Wandmontage: Verwenden Sie die mitgelieferte Montageschablone, um die Löcher zu bohren. Führen Sie die Kabel entweder durch die rückseitige Öffnung oder durch ein 3/4-Zoll-NPT-Rohr an der Unterseite.
• NPT-Montage: Erfordert einen 1-1/2-Zoll-NPT-Adapter (nicht im Lieferumfang enthalten). Montieren Sie die Teile in der Reihenfolge: NPT-Rohr, Adapter, Kontermutter und NPT-Halterung.

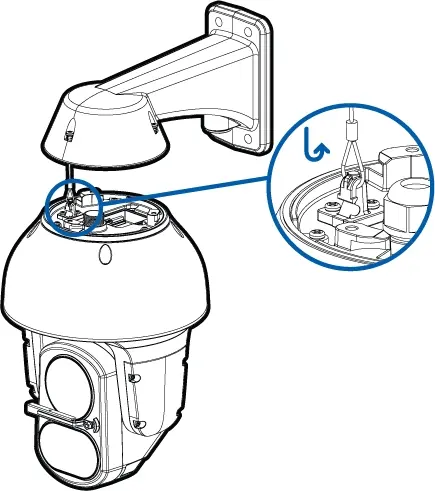

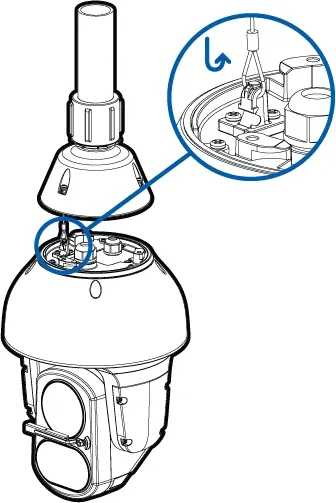

• Sicherung: Verbinden Sie in jedem Fall das Sicherheitsfangseil (Lanyard) mit dem Anker an der Kamerabasis, bevor Sie die Kamera in den Adapter einsetzen und mit den T20-Schrauben sichern.

Verkabelung und Anschluss

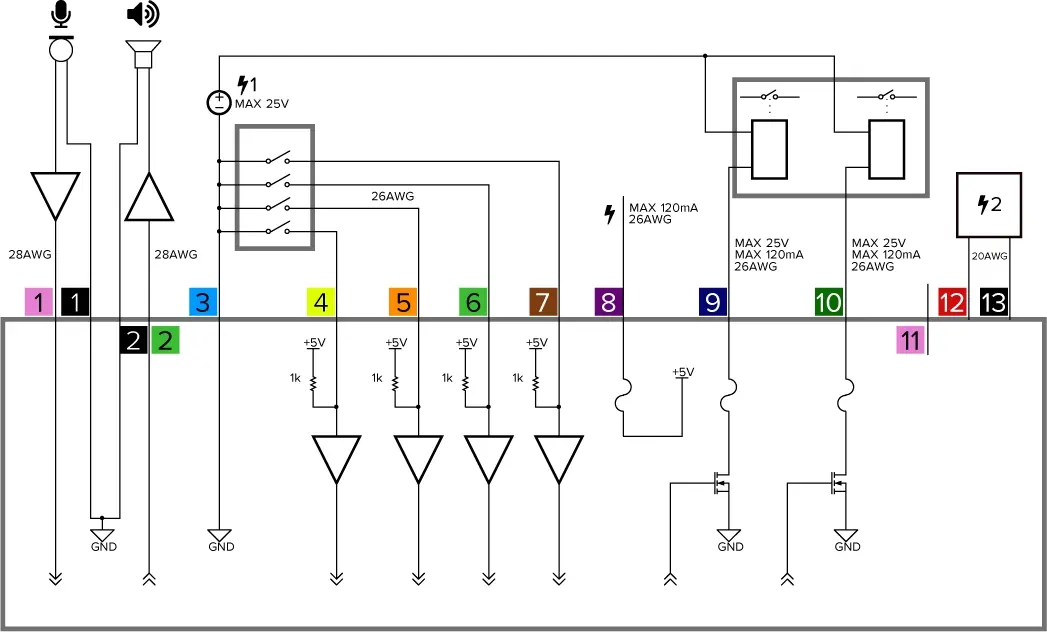

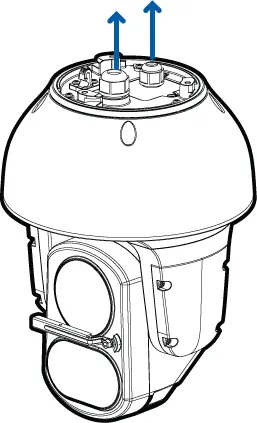

Die Kamera unterstützt PoE (95W oder 60W) oder eine externe 24V DC/AC-Stromversorgung. Achten Sie darauf, dass keine Kabel mit Knickschutz (Boots) verwendet werden, da diese nicht unterstützt werden. Die Kabel müssen durch die mitgelieferte Kabelverschraubung geführt werden, wobei das Loch in der Dichtung kleiner als der Kabeldurchmesser sein muss, um die Wasserdichtigkeit zu gewährleisten.

Ersteinrichtung

Kameras ab Herstellungsdatum 1. Januar 2020 besitzen kein Standardpasswort. Sie müssen bei der ersten Inbetriebnahme über die Weboberfläche, das Camera Configuration Tool oder die Avigilon Control Center Software einen Administrator-Benutzer erstellen. Die IP-Adresse wird automatisch via DHCP bezogen; bei fehlendem Server wird Zeroconf (169.254.0.0/16) verwendet.

Wartung und Reinigung

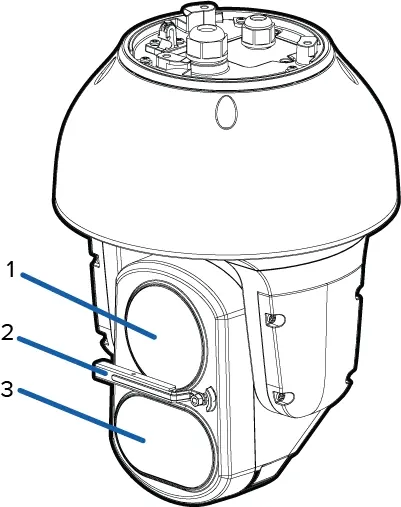

Verwenden Sie zur Reinigung der Linse und des IR-Fensters nur empfohlene Materialien wie Mikrofasertücher und milde, nicht scheuernde Reinigungsmittel. Starke oder scheuernde Reinigungsmittel können die Oberfläche beschädigen und die Bildqualität beeinträchtigen.

Fehlerbehebung

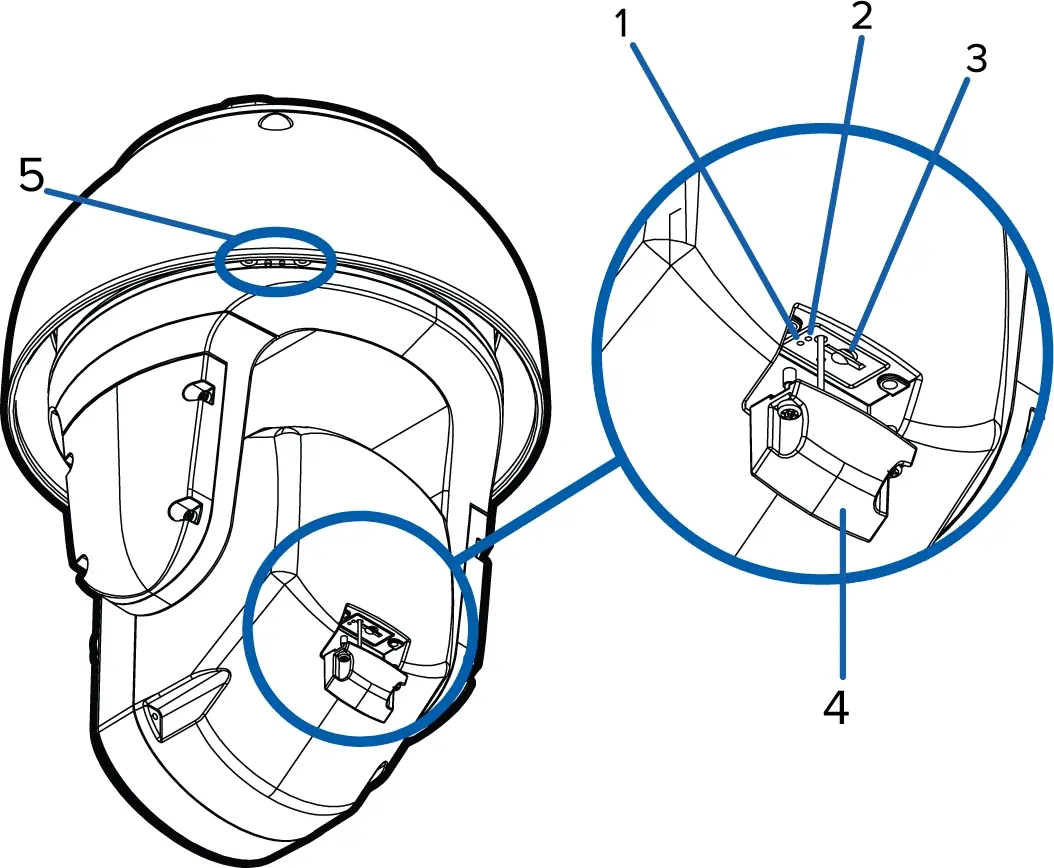

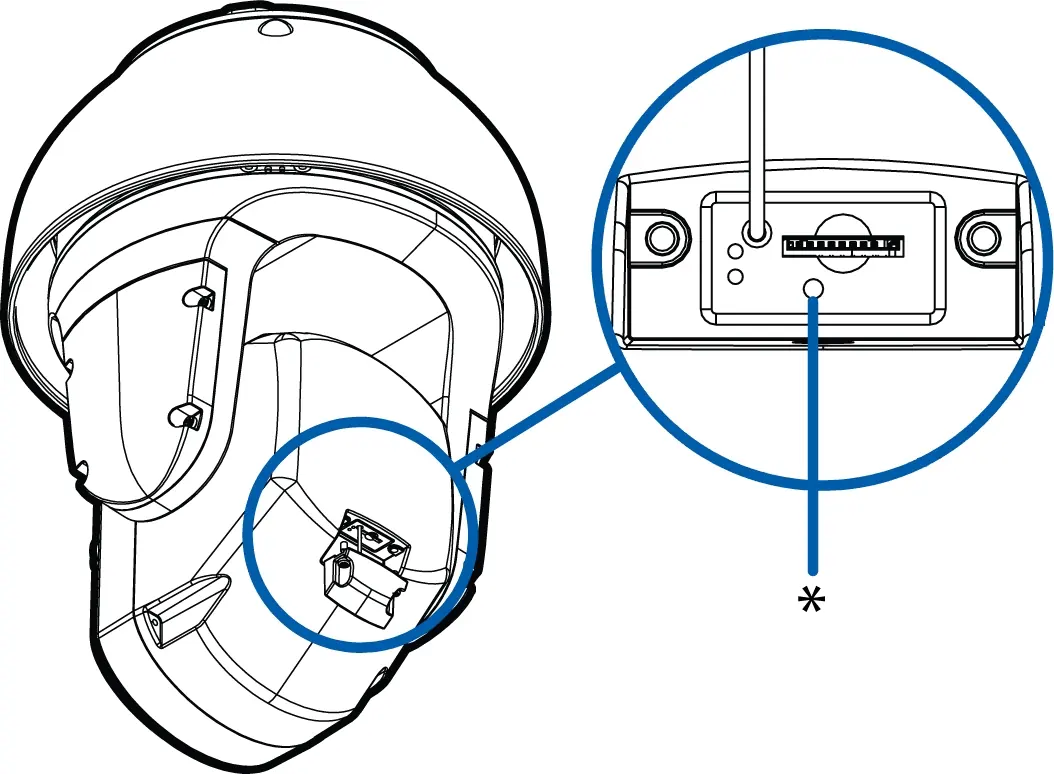

Bei Netzwerkproblemen oder LED-Fehlern stellen Sie sicher, dass die Kamera korrekt mit Strom versorgt wird. Ein Werksreset kann durch Drücken der physischen Firmware-Revert-Taste unter der SD-Kartenabdeckung (mit einer Büroklammer für 2 Sekunden) durchgeführt werden.
