Installationsanleitung für Avigilon H5SL Bullet-Kamera

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebshinweise für die Avigilon H5SL Bullet-Kamera. Die Installation darf nur von qualifiziertem Personal unter Einhaltung lokaler Vorschriften durchgeführt werden. Das Gerät wird ausschließlich über Power over Ethernet (PoE) mit Strom versorgt (LPS, 48 VDC, 9W min). Ein direkter Anschluss an das Stromnetz ist untersagt.

Montage der Kamera

1. Verwenden Sie die Montageschablone, um vier Löcher in die Montagefläche zu bohren.
2. Bohren Sie ein Loch für die Kabeleinführung und ziehen Sie das Ethernet-Kabel hindurch.
3. Befestigen Sie die Montagehalterung an der Oberfläche oder einer Anschlussdose (H4-BO-JBOX). Es wird empfohlen, die Kanten mit Silikondichtmittel gegen Feuchtigkeit zu schützen.

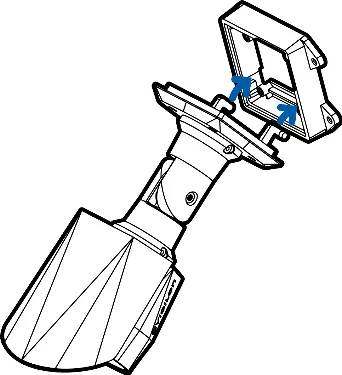

4. Hängen Sie die Kamera mithilfe der Montagehaken in die Halterung ein.
5. Schließen Sie externe Audio- oder I/O-Geräte an die entsprechenden Kabel an.
6. Installieren Sie die Schutzkappe für das Ethernet-Kabel, um die Verbindung vor Staub und Feuchtigkeit zu schützen.

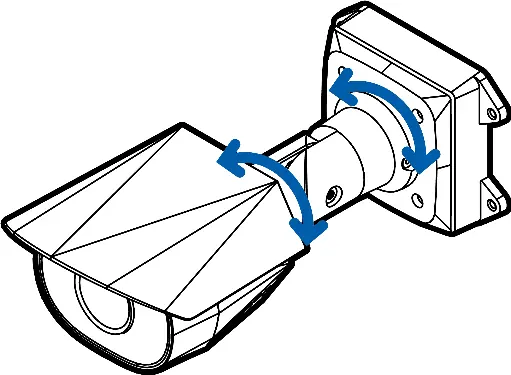

7. Schwenken Sie die Kamera in die Halterung und befestigen Sie sie mit den Montageschrauben.

Ersteinrichtung

Kameras, die nach dem 1. Januar 2020 hergestellt wurden, besitzen keinen Standard-Benutzernamen oder -Passwort. Sie müssen vor der Inbetriebnahme einen Administrator-Account erstellen. Dies kann über die Weboberfläche, das Avigilon Camera Configuration Tool, einen USB-WLAN-Adapter oder die Avigilon Control Center Software erfolgen.

Konfiguration und Einstellungen

Die IP-Adresse wird automatisch über DHCP bezogen. Falls kein DHCP-Server verfügbar ist, wird eine Adresse im 169.254.0.0/16 Subnetz (Zeroconf) verwendet. Die Kamera kann über die Weboberfläche, das Avigilon Control Center oder die ARP/Ping-Methode konfiguriert werden. Für die Speicherung auf einer microSD-Karte wird eine Karte der Klasse 10 oder höher empfohlen.

Fehlerbehebung

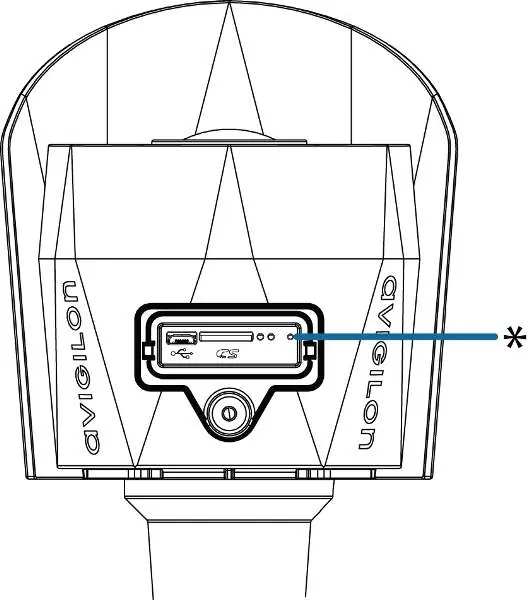

Bei Verbindungsproblemen stellen Sie sicher, dass die Kamera mit Strom versorgt wird und ein intaktes Netzwerkkabel verwendet wird. Wenn die grüne LED aus ist und die gelbe leuchtet, führen Sie einen Werksreset über den physischen Firmware-Revert-Knopf durch. Ein Reset über die Weboberfläche ist in diesem Fall nicht ausreichend.

Sicherheit und Entsorgung

Das Gerät enthält eine Knopfzellenbatterie. Nicht zerlegen, quetschen oder über 100 °C erhitzen. Die Entsorgung muss gemäß den lokalen Umweltgesetzen getrennt vom Hausmüll erfolgen.
