Bedienungsanleitung für Avantco Electric Salamander Broiler 177SAL17M / 177SAL23M
Schnelle Anleitung für Avantco Electric Salamander Broiler. Erfahren Sie mehr über Installation, Bedienung, Reinigung und Fehlerbehebung für die Modelle 177SAL17M und 177SAL23M.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Avantco Electric Salamander Broiler ist ein gewerbliches Küchengerät zum Grillen und Überbacken. Er wird mit 208/240V betrieben, verfügt über höhenverstellbare Heizelemente und einen 15-Minuten-Timer. S. 1, 2, 3
Wichtigste Schritte
- Installation S. 4
- Bedienung S. 4
- Reinigung S. 5
Erste Inbetriebnahme
- Gerät auspacken, Hitzeschutzschild montieren, auf ebener Fläche mit 30 cm Abstand aufstellen und direkt an 208/240V Steckdose anschließen. S. 4
Probleme und Lösungen
Betriebsanzeige leuchtet nicht
Verbindung prüfen, Sicherung prüfen, Leuchte ggf. ersetzen.
S. 5Wartung und Reset
- Tägliche Reinigung mit feuchtem Tuch und milder Seife. Keine Stahlwolle verwenden. S. 5

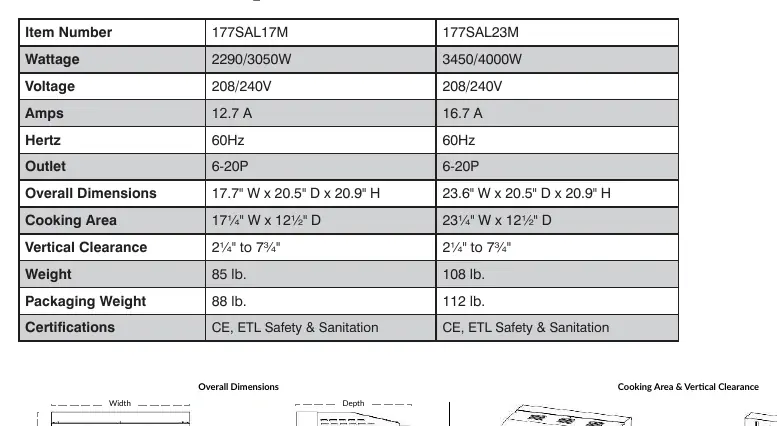

Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 208/240V | Erforderliche Betriebsspannung | S. 3 |
| Frequenz | 60Hz | Netzfrequenz | S. 3 |
Wo es im PDF steht
- Features S. 2
- Produktspezifikationen S. 3
- Installation und Bedienung S. 4
- Reinigung und Fehlerbehebung S. 5
- Schaltpläne S. 6
- Ersatzteilliste S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Gerät ist ein gewerblicher Salamander-Grill. Es ist ausschließlich für den gewerblichen Gebrauch bestimmt. Stellen Sie sicher, dass das Gerät auf einer festen, trockenen und ebenen Fläche mit mindestens 30 cm (12 Zoll) Abstand zu Wänden oder anderen Hindernissen aufgestellt wird. Das Gerät benötigt einen Stromanschluss mit 208/240V.
Installation
- Entfernen Sie alle Verpackungsmaterialien, Klebebänder und Plastikfolien.
- Bringen Sie den Hitzeschutzschild an der Vorderseite des Geräts mit den zwei mitgelieferten Schrauben an.
- Stellen Sie das Gerät auf eine ebene Fläche.
- Schließen Sie das Gerät direkt an eine Steckdose mit der korrekten Spannung (208/240V) an. Verwenden Sie kein Verlängerungskabel.
Bedienung
Vorheizen: Schließen Sie das Gerät an und drehen Sie den Temperaturregler im Uhrzeigersinn. Die orangefarbene Kontrollleuchte zeigt an, dass das Heizelement eingeschaltet ist.
Höhenverstellung: Nutzen Sie den Bakelit-Griff, um das obere Gehäuse anzuheben oder abzusenken. Die Markierungen 1-5 an der Rückwand helfen bei reproduzierbaren Ergebnissen.
Timer: Der 15-Minuten-Timer dient zur Einstellung der Garzeit, schaltet das Gerät jedoch nicht automatisch aus.
Tipp: Wenn das Gerät nicht in Gebrauch ist, stellen Sie es auf LOW, um Restwärme zu erhalten und die Vorheizzeit für den nächsten Einsatz zu verkürzen.
Reinigung und Wartung
Das Gerät sollte täglich gereinigt werden. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und lassen Sie es vollständig abkühlen.
- Verwenden Sie ein feuchtes Tuch mit milder Seife oder Reinigungsmittel.
- Verwenden Sie keine Stahlwolle oder scheuernde Reinigungsmittel, da diese Rostflecken verursachen können.
- Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten.
- Die Edelstahl-Auffangschale und der Grillrost sind zur Reinigung abnehmbar.
Fehlerbehebung
Bei Problemen prüfen Sie bitte die folgenden Punkte:
- Betriebsanzeige leuchtet nicht: Prüfen Sie den Stromanschluss, die Sicherung oder ob die Anzeigeleuchte defekt ist.
- Heizelement heizt, aber Kontrollleuchte ist aus: Möglicherweise liegt ein loser Anschluss vor oder die Leuchte ist defekt.
- Heizelemente funktionieren nicht: Möglicherweise ist das Heizelement defekt oder der Thermostat ist fehlerhaft.
- Oberes Gehäuse klemmt: Prüfen Sie, ob etwas in der Führungsschiene blockiert oder ein Teil beschädigt ist.
Wiring Diagrams
Die Schaltpläne für die Modelle 177SAL17M und 177SAL32M finden Sie im vollständigen Dokument, um elektrische Verbindungen bei Wartungsarbeiten nachzuvollziehen.

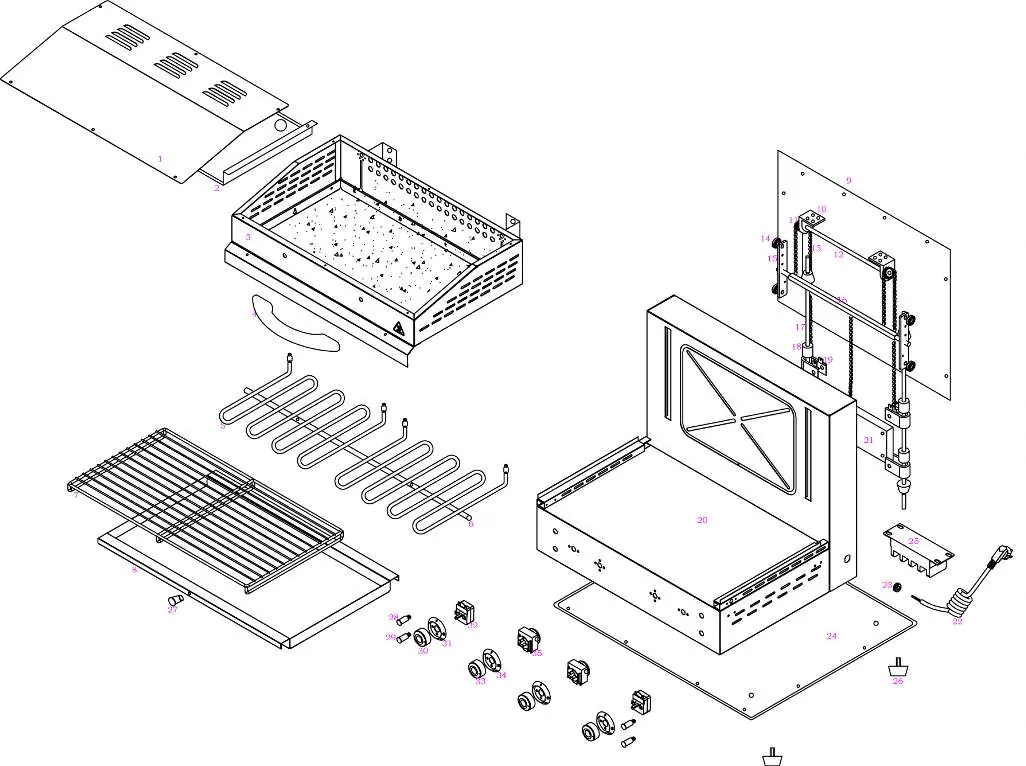

Exploded Parts Diagram
Eine detaillierte Explosionszeichnung mit einer vollständigen Teileliste für beide Modelle ist im Handbuch enthalten, um Ersatzteile korrekt zu identifizieren.
Praktische Hilfe
Typische Probleme
Betriebsanzeige leuchtet nicht
Prüfen Sie den Stromanschluss und den Sicherungskasten. Wenn die Leuchte defekt ist, muss sie ausgetauscht werden.
Heizelemente funktionieren nicht
Das Heizelement oder der Thermostat könnte defekt sein und muss möglicherweise ersetzt werden.
Oberes Gehäuse klemmt
Entfernen Sie die Rückwand und suchen Sie nach Blockaden in der Führungsschiene oder beschädigten Teilen.
Vor der Verwendung
- Entfernen Sie alle Verpackungsmaterialien.
- Stellen Sie das Gerät auf eine ebene, feste Oberfläche.
- Sorgen Sie für mindestens 30 cm (12 Zoll) Freiraum um das Gerät.
- Stellen Sie sicher, dass die Steckdose die korrekte Spannung (208/240V) liefert.
- Verwenden Sie kein Verlängerungskabel.
Technische Daten in der Praxis
- Höhenverstellung
- Markierungen 1-5 an der Rückwand ermöglichen eine präzise Steuerung des Abstands zum Heizelement.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Anordnung aller Komponenten, einschließlich Heizelementen, Schaltern und Gehäuseteilen.
- Die Schaltpläne verdeutlichen die elektrische Verkabelung der Heizelemente und Regler.
Modellkompatibilität
- Nur für den gewerblichen Gebrauch bestimmt.
- Nicht für den Gebrauch im Freien geeignet.
- Nicht für den Wohnbereich geeignet.
