Bedienungsanleitung für Avantco 177CO38M / 177CO46M Konvektionsofen
Schnellstartanleitung und Bedienungshinweise für den Avantco Konvektionsofen. Erfahren Sie mehr über Installation, Sicherheit, Dampfinjektion, Reinigung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Avantco Konvektionsofen ist für den gewerblichen Einsatz konzipiert. Er erfordert eine 208-240V Stromversorgung und muss mit den mitgelieferten 4-Zoll-Füßen auf einer ebenen Fläche installiert werden. S. 1, 5
Wichtigste Schritte
- Burn-in Prozess: 30 Minuten bei maximaler Temperatur laufen lassen, um Gerüche zu entfernen. S. 6
Erste Inbetriebnahme
- Reinigen Sie Racks und Innenraum, installieren Sie die Füße und führen Sie den Burn-in durch. S. 6
Probleme und Lösungen
Reset-Schalter ausgelöst
Entfernen Sie die schwarze Kunststoffkappe auf der Rückseite und drücken Sie den Schalter.
S. 8Wartung und Reset
- Reset-Schalter auf der Rückseite drücken. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 208-240V | Stromversorgung | S. 8 |
| Leistung | 3500-4600W | Leistungsaufnahme | S. 8 |
Wo es im PDF steht

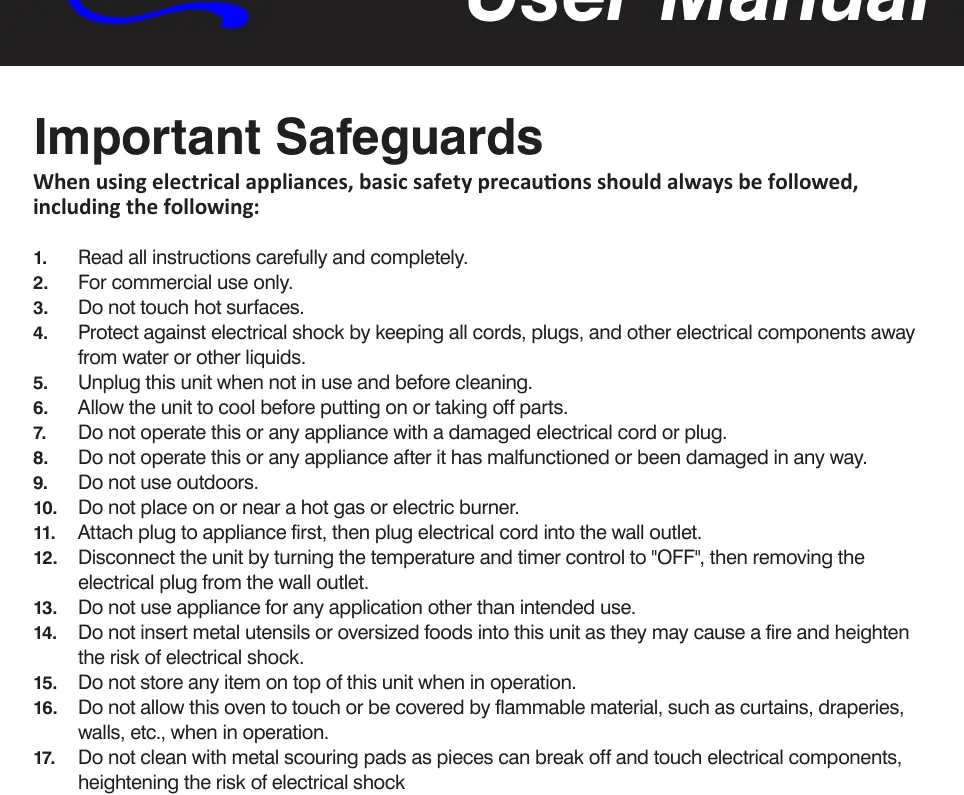

- Sicherheitshinweise S. 3
- Installation S. 5
- Bedienung S. 6
- Fehlerbehebung S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

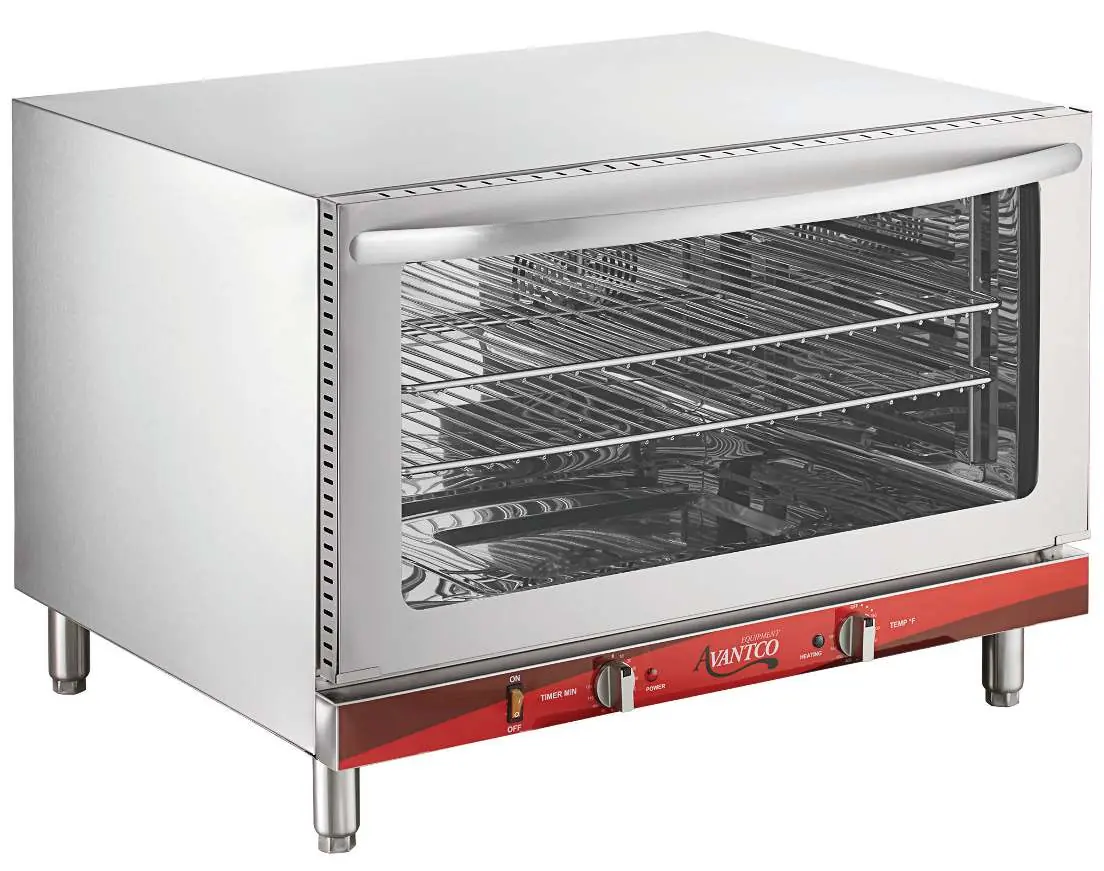

Dieses Dokument enthält Anweisungen für die gewerblichen Konvektionsöfen Avantco 177CO38M (ohne Dampf) und 177CO46M (mit Dampf). Die Geräte sind ausschließlich für den gewerblichen Gebrauch in Innenräumen bestimmt. Vor der ersten Inbetriebnahme ist ein Burn-in-Prozess erforderlich, um produktionsbedingte Rückstände zu entfernen.
Installation
- Standort: Das Gerät muss auf einer ebenen, stabilen und gut belüfteten Fläche aufgestellt werden.
- Abstände: Halten Sie einen Mindestabstand von 12 Zoll (30,4 cm) zu umliegenden Wänden ein. Die Wände müssen aus nicht brennbarem Material bestehen.
- Füße: Die 4-Zoll-Edelstahlfüße müssen zwingend installiert werden, um die Belüftung und Hygieneanforderungen zu erfüllen.
- Elektrischer Anschluss: Das Gerät benötigt einen 208-240V/60Hz Anschluss mit einem NEMA 6-30P Stecker. Die Installation muss durch qualifiziertes Personal erfolgen.
- Wasseranschluss (nur 177CO46M): Schließen Sie das Gerät an eine Wasserquelle an. Die Verwendung eines Wasserfiltersystems wird empfohlen.
Erste Inbetriebnahme
Vor dem ersten Gebrauch:
- Waschen Sie die Racks und den Innenraum mit milder Seifenlauge und einem feuchten Tuch. Verwenden Sie keine scheuernden Mittel.
- Trocknen Sie alle Teile gründlich ab.
- Schließen Sie die Tür und stellen Sie den Ofen für 30 Minuten auf die maximale Temperatur. Leichte Geruchsbildung ist während dieses Vorgangs normal.
Bedienung
Der Ofen wird über zwei Drehregler gesteuert:
- Temperaturregler: Stellt die gewünschte Backtemperatur (0-500°F) ein.
- Timer: Stellt die Backzeit ein (0-120 Minuten).
Dampfinjektion (nur 177CO46M): Drücken Sie die Dampftaste nur, wenn die Ofentemperatur über 400°F liegt. Drücken Sie die Taste für maximal 3 Sekunden. Übermäßiger Wassereinsatz kann die Temperatur senken und die Heizelemente beschädigen.
Reinigung und Wartung
Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz und lassen Sie es vollständig abkühlen. Wischen Sie den Innenraum mit einem feuchten Tuch oder Schwamm ab. Vermeiden Sie es, das Innere des Ofens mit Wasser zu fluten, da dies die elektrischen Komponenten beschädigen kann.
Fehlerbehebung
Sollte der Ofen nicht funktionieren, prüfen Sie folgende Punkte:
- Ofen wird nicht heiß: Stellen Sie sicher, dass Timer und Temperaturregler eingestellt sind. Prüfen Sie den Reset-Schalter auf der Rückseite des Geräts.
- Metallisches Geräusch: Versuchen Sie nicht, das Gerät zu demontieren. Kontaktieren Sie den Kundendienst zur Überprüfung des Lüfters.
- Essen verbrennt: Prüfen Sie, ob der Lüfter läuft, die Racks eben sind und ausreichend Platz für die Luftzirkulation vorhanden ist.
Praktische Hilfe
Typische Probleme
Ofen wird nach dem Einschalten nicht heiß
Prüfen Sie, ob Timer und Temperaturregler eingestellt sind. Überprüfen Sie den Reset-Schalter auf der Rückseite des Geräts.
Metallisches Geräusch während des Betriebs
Nicht selbst reparieren. Kontaktieren Sie den Kundendienst, um den Lüfter zu prüfen.
Speisen werden ungleichmäßig gegart oder verbrennen
Stellen Sie sicher, dass der Lüfter läuft, die Racks eben sind und nicht zu viele Speisen gleichzeitig gebacken werden.
Vor der Verwendung
- Reinigen Sie die Racks und den Innenraum mit Seifenwasser
- Installieren Sie die 4-Zoll-Edelstahlfüße
- Führen Sie einen 30-minütigen Burn-in bei maximaler Temperatur durch
- Stellen Sie sicher, dass der Ofen auf einer ebenen Fläche steht
Abbildungen und Diagramme
- Der Reset-Schalter befindet sich auf der Rückseite des Geräts unter einer schwarzen Kunststoffschraubkappe.
Modellkompatibilität
- Nur für gewerblichen Gebrauch.
- Nicht für den Außenbereich geeignet.
- 177CO46M verfügt über eine Dampfinjektionsfunktion, 177CO38M nicht.
