Bedienungsanleitung für Avantco 177CO32M Konvektionsofen
Erfahren Sie, wie Sie den Avantco 177CO32M Konvektionsofen sicher installieren, bedienen und warten. Diese Anleitung enthält wichtige Informationen zur Dampfinjektion, Fehlerbehebung, technischen Daten und Sicherheitshinweisen für den...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Avantco 177CO32M ist ein gewerblicher Konvektionsofen mit Dampfinjektion. Er wird über Temperatur- und Timer-Drehregler bedient. Wichtige Wartungsschritte umfassen die regelmäßige Reinigung des Innenraums und die Überprüfung des Reset-Schalters an der Rückseite bei Überhitzung. S. 1, 6, 7, 8
Wichtigste Schritte
- Reset-Schalter bei Überhitzung zurücksetzen S. 8
- Dampfinjektion verwenden S. 6
Erste Inbetriebnahme
- Burn-in Prozess durchführen S. 6
Probleme und Lösungen
Ofen heizt nicht
Timer und Temperaturregler prüfen, Reset-Schalter an der Rückseite drücken.
S. 8Wartung und Reset
- Reset-Schalter an der Rückseite des Geräts S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 208/240V, 60Hz | Stromversorgung | S. 8 |
| Kapazität | 2.3 cu. ft. | Garraumvolumen | S. 8 |
Wo es im PDF steht
- Sicherheitshinweise S. 3
- Bedienung S. 6
- Fehlerbehebung S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

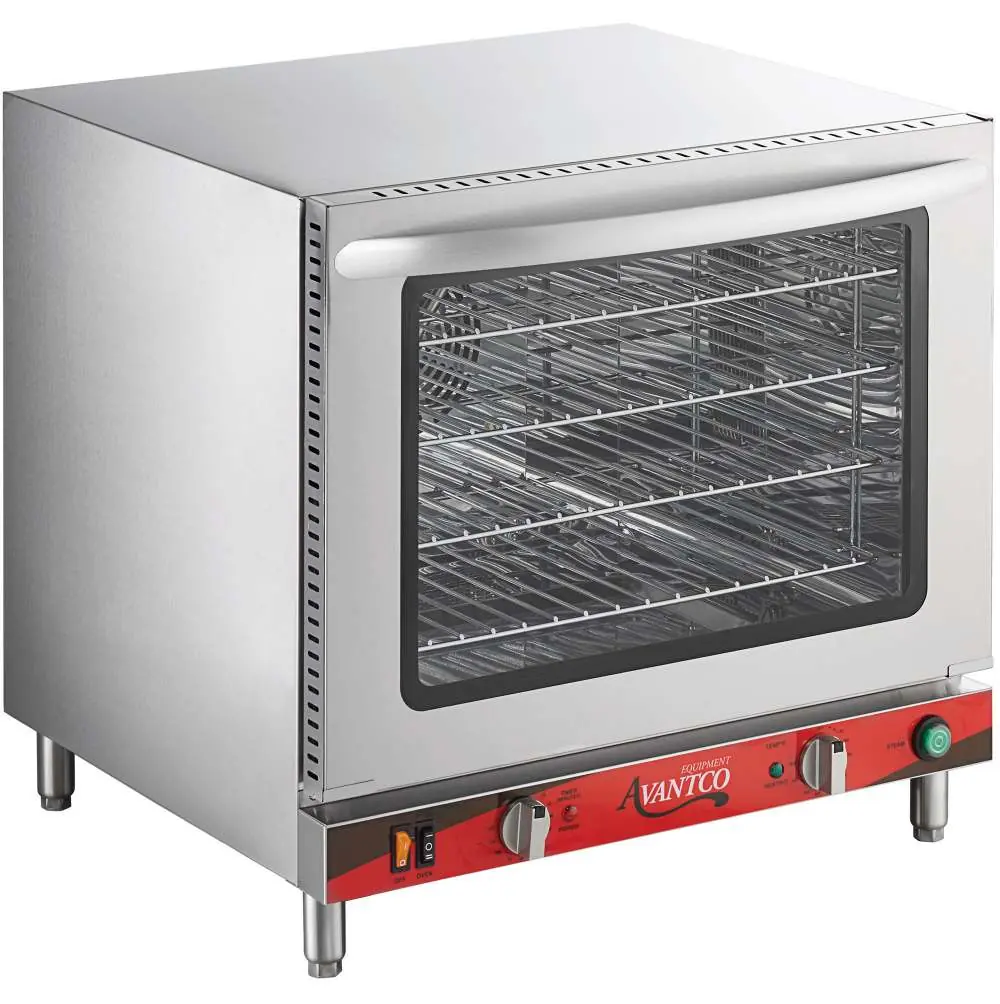

Der Avantco 177CO32M ist ein gewerblicher Konvektionsofen mit Dampfinjektionsfunktion. Er ist für den Einsatz in Gastronomiebetrieben konzipiert. Bitte beachten Sie, dass das Gerät für den gewerblichen Gebrauch bestimmt ist und eine ordnungsgemäße Installation der 4-Zoll-Füße für die Belüftung und Garantie zwingend erforderlich ist.

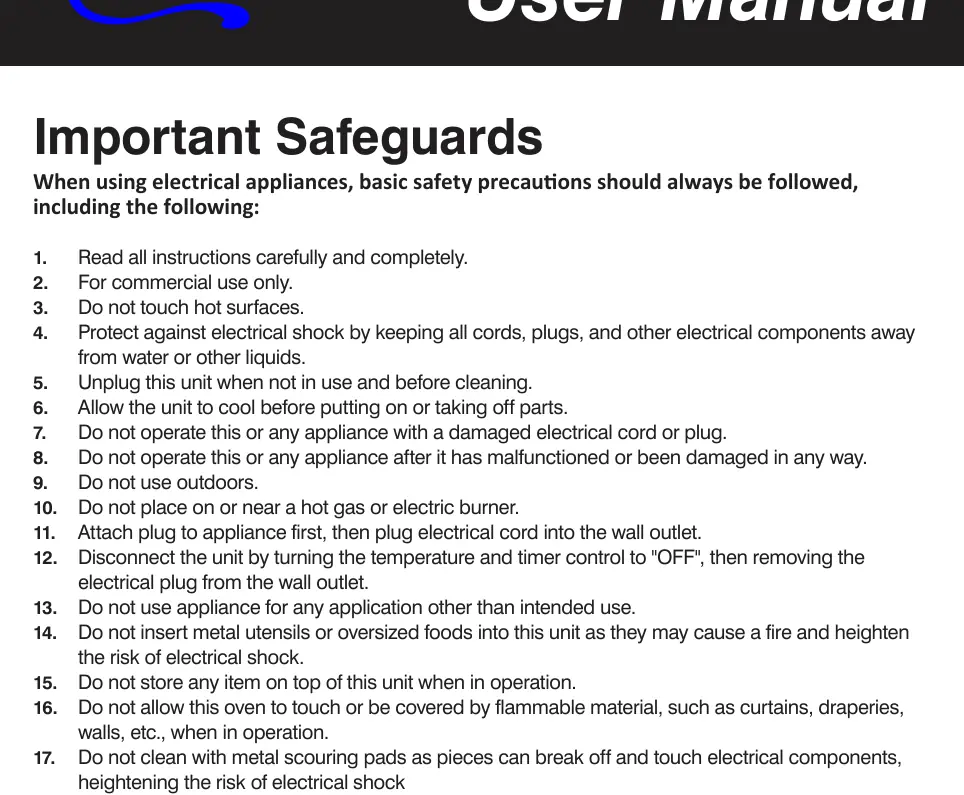

Sicherheitshinweise
- Nur für den gewerblichen Gebrauch.
- Gerät nicht im Freien verwenden.
- Halten Sie Kabel und Stecker von Wasser fern.
- Verwenden Sie keine Metallutensilien im Ofen.
- Decken Sie den Innenraum nicht mit Alufolie ab, da dies zu Überhitzung führen kann.
- Stellen Sie sicher, dass das Gerät auf einer ebenen, gut belüfteten Fläche steht.
- Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
Installation
Die Installation muss von qualifiziertem Personal durchgeführt werden. Der Ofen benötigt einen 208/240V, 60Hz Anschluss mit einem NEMA 6-20P Stecker. Halten Sie einen Mindestabstand von 30,4 cm (12 Zoll) zu umliegenden Wänden ein. Für die Dampfinjektionsfunktion ist ein Wasseranschluss (3/4 Zoll) mit einem Druck von 20-25 psi erforderlich; ein Wasserfiltersystem wird empfohlen.
Erste Inbetriebnahme
Vor der ersten Nutzung:
- Waschen Sie die Roste und den Griff mit Seifenwasser und trocknen Sie diese gründlich ab.
- Wischen Sie den Innenraum mit einem feuchten Tuch aus.
- Führen Sie einen "Burn-in"-Prozess durch: Schließen Sie die Tür, stellen Sie die Temperatur auf das Maximum und den Timer auf 30 Minuten. Leichte Geruchsbildung ist dabei normal.
Bedienung
Stellen Sie die gewünschte Temperatur und Zeit über die entsprechenden Drehregler ein. Die Dampfinjektion sollte nur verwendet werden, wenn die Ofentemperatur über 400°F (ca. 204°C) liegt. Drücken Sie den Dampfknopf für maximal 3 Sekunden. Zu viel Wasser kann die Temperatur senken oder Heizelemente beschädigen.
Reinigung und Wartung
Trennen Sie das Gerät vor der Reinigung vom Stromnetz und lassen Sie es abkühlen. Wischen Sie den Innenraum mit einem feuchten Tuch oder Schwamm aus. Vermeiden Sie es, das Innere des Ofens einzuweichen oder unter fließendem Wasser zu reinigen, da dies die elektrischen Komponenten beschädigen kann.
Fehlerbehebung
Bei Problemen wie "Ofen heizt nicht" prüfen Sie, ob der Timer und die Temperatur eingestellt sind. Wenn das Gerät nicht mehr funktioniert, prüfen Sie den Reset-Schalter an der Rückseite des Geräts (unter einer schwarzen Kunststoffkappe). Bei metallischen Geräuschen oder anhaltenden Problemen kontaktieren Sie bitte Ihren Servicepartner.
Praktische Hilfe
Typische Probleme
Ofen heizt nicht
Prüfen Sie, ob Timer und Temperaturregler eingestellt sind. Überprüfen Sie den Reset-Schalter an der Rückseite des Geräts.
Metallisches Geräusch während des Betriebs
Versuchen Sie nicht, den Ofen selbst zu demontieren. Kontaktieren Sie umgehend den Kundendienst zur Überprüfung des Lüfters.
Essen ist verbrannt oder ungleichmäßig gegart
Prüfen Sie, ob der Lüftermotor läuft, die Roste eben sind, genügend Platz für die Luftzirkulation vorhanden ist und der Ofen nicht überladen ist.
Gerät stoppt plötzlich
Der Reset-Schalter könnte ausgelöst haben (Überhitzungsschutz). Entfernen Sie die schwarze Kappe an der Rückseite und drücken Sie den Schalter.
Vor der Verwendung
- Installieren Sie die 4-Zoll-Edelstahlfüße.
- Waschen Sie Roste und Griff mit Seifenwasser.
- Wischen Sie den Innenraum mit einem feuchten Tuch aus.
- Führen Sie den 30-minütigen Burn-in-Prozess bei maximaler Temperatur durch.
- Stellen Sie sicher, dass der Wasseranschluss (falls Dampf genutzt wird) korrekt installiert ist.
Technische Daten in der Praxis
- Wasseranschluss
- 3/4 Zoll Anschluss, 20-25 psi Druck erforderlich.
Abbildungen und Diagramme
- Die Bedienblende enthält den Ein-/Ausschalter, Timer, Temperaturregler, Dampfknopf und Kontrollleuchten.
- Der Reset-Schalter befindet sich an der Rückseite des Geräts unter einer schwarzen Schraubkappe.
Modellkompatibilität
- Nicht für den Dauerbetrieb bei hohen Temperaturen oder für schwere Braten geeignet.
- Nur für den gewerblichen Einsatz bestimmt.
