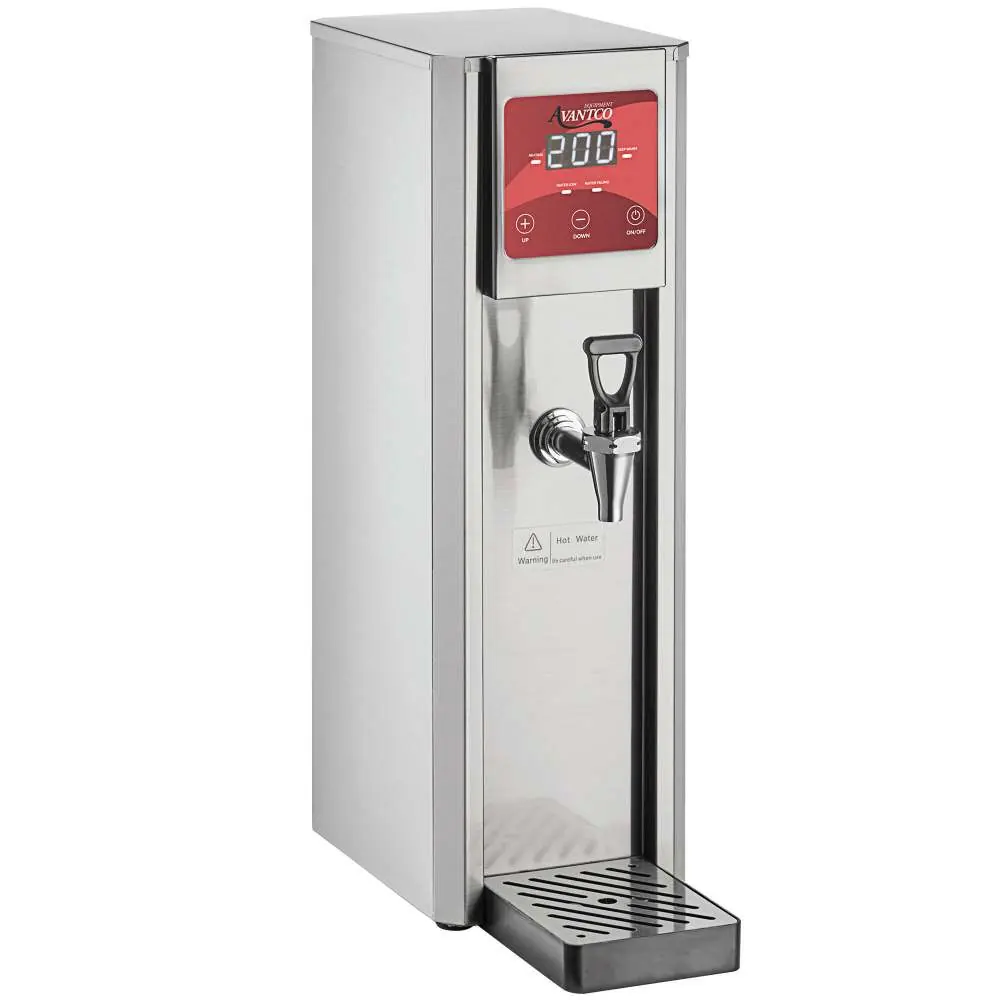

Bedienungsanleitung für Avantco 177HWDD2 Heißwasserspender
Erfahren Sie, wie Sie den Avantco 177HWDD2 Heißwasserspender installieren, bedienen und warten. Diese Anleitung enthält wichtige Informationen zur Temperaturregelung, täglichen Reinigung und Entkalkung für einen optimalen Betrieb.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Avantco 177HWDD2 ist ein gewerblicher Heißwasserspender. Die Installation erfordert einen festen Wasseranschluss und eine 110-120V Stromversorgung. Die Temperatur ist über das Bedienfeld einstellbar (Werkseinstellung 210°F). S. 1, 2, 4
Wichtigste Schritte
- Entkalkung alle 6 Monate durchführen S. 5
- Temperatur anpassen S. 4
Erste Inbetriebnahme
- Wasserleitung anschließen, Gerät einstecken und einschalten. Das Gerät heizt automatisch auf die Werkseinstellung von 210°F auf. S. 2, 4
Probleme und Lösungen
Display zeigt ELL / Water Low leuchtet
Wasserzufuhr prüfen oder sicherstellen, dass der Mindestwasserstand erreicht ist.
S. 3Wartung und Reset
- Entkalkung: 10 oz. Zitronensaft mit 32 oz. Wasser mischen und durch das System pumpen. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 110-120 V | Betriebsspannung | S. 5 |
| Leistung | 1800W | Heizleistung | S. 5 |
| Kapazität | 2 Gallonen | Wassertankkapazität | S. 5 |
Wo es im PDF steht
- Titelseite S. 1
- Installation S. 2
- Bedienfeld S. 3
- Wartung und Spezifikationen S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Avantco 177HWDD2 ist ein gewerblicher Heißwasserspender, der für den Innenbereich konzipiert ist. Vor der Inbetriebnahme muss das Gerät auf einer stabilen, ebenen Fläche platziert und an eine Wasserleitung sowie eine 110-120V Stromquelle angeschlossen werden. Das Gerät verfügt über eine einstellbare Temperaturregelung und erfordert eine regelmäßige Entkalkung alle 6 Monate.
Installation
Stellen Sie sicher, dass das Gerät auf einem soliden Tisch steht und die Auffangschale korrekt positioniert ist. Der Anschluss erfolgt wie folgt:
- Schrauben Sie ein Ende des Zulaufschlauchs an den Wasserzulauf auf der Rückseite des Geräts.
- Schrauben Sie das andere Ende an die Wasserversorgung oder den Wasserhahn mit Gewinde.
- Öffnen Sie die Wasserzufuhr.
- Schließen Sie das Gerät an eine 110-120V Steckdose an.
Bedienung des Bedienfelds
Das Bedienfeld ermöglicht die Steuerung der Heizfunktion und Temperatur:
- Ein-/Ausschalten: Halten Sie die On/Off-Taste (E) für 3 Sekunden gedrückt, um das Gerät auszuschalten; drücken Sie sie kurz zum Einschalten.
- Temperatur einstellen: Verwenden Sie die Tasten Up (C) oder Down (D).
- Anzeigen: Die Heiz-Anzeige (A) leuchtet während des Aufheizens. Die Keep Warm-Anzeige (F) signalisiert, dass die Zieltemperatur erreicht ist.
- Fehlermeldungen: Die Water Low-Anzeige (B) leuchtet bei Wassermangel (Display zeigt ELL). Die Water Filling-Anzeige (G) leuchtet, wenn das Gerät Wasser nachfüllt.
Normaler Betrieb
Nach dem ersten Einschalten heizt das Gerät automatisch auf die Werkseinstellung von 210°F (ca. 99°C) auf. Um die Temperatur anzupassen, schalten Sie das Gerät ein und halten Sie die Down-Taste (D) für ca. 3 Sekunden gedrückt, bis die Temperatur auf dem Display erscheint. Nutzen Sie dann die Up/Down-Tasten zur Anpassung.
Reinigung und Wartung
Für eine optimale Leistung muss das Gerät alle 6 Monate entkalkt werden:
- Mischen Sie 10 oz. (ca. 300 ml) Zitronensaft mit 32 oz. (ca. 950 ml) Wasser.
- Verwenden Sie eine externe Wasserpumpe, um die Mischung in den Wassertank zu pumpen.
- Lassen Sie die Mischung 10 Minuten einwirken und wiederholen Sie den Vorgang 2-3 Mal.
- Schließen Sie die Wasserzufuhr wieder an und spülen Sie das Gerät mit klarem Wasser durch.
- Schalten Sie das Gerät aus, lassen Sie es abkühlen und entleeren Sie alle Flüssigkeiten.
Technische Daten
Das Gerät arbeitet mit einer Spannung von 110-120V bei 60Hz und einer Leistung von 1800W. Die Kapazität beträgt 2 Gallonen (ca. 7,5 Liter) mit einer Ausgabeleistung von 5 Gallonen pro Stunde. Der erforderliche Wasserdruck liegt zwischen 10 und 58 psi.
Praktische Hilfe
Typische Probleme
Gerät zeigt 'ELL' und Water Low-Anzeige leuchtet
Das Gerät hat zu wenig Wasser. Prüfen Sie die Wasserzufuhr und stellen Sie sicher, dass der Mindestwasserstand erreicht ist.
Wasser tritt aus
Überprüfen Sie alle Anschlüsse der Wasserleitung auf Dichtheit.
Vor der Verwendung
- Stabile, ebene Oberfläche für die Aufstellung wählen.
- Wasserleitung korrekt anschließen und auf Dichtheit prüfen.
- Stromanschluss 110-120V sicherstellen.
- Wasserzufuhr öffnen.
Abbildungen und Diagramme
- A: Auffangschale
- C: Wasserzulauf
- D: Zulaufschlauch
- E: Wasserhahn
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Erfordert 110-120V Stromanschluss.
- Wasseranschluss benötigt 1/4 Zoll Anschluss.
