Bedienungsanleitung für Avantco 177HWD15G Heißwasserspender
Schnelle Anleitung für den Avantco 177HWD15G Heißwasserspender. Erfahren Sie alles über die Installation, den Wasseranschluss, die Thermostateinstellung und die Wartung des Geräts.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Avantco 177HWD15G ist ein gewerblicher Heißwasserspender mit 5-6 Litern Kapazität. Er erfordert einen Festwasseranschluss mit 30-80 PSI Druck und eine Stromversorgung von 1450W. S. 1, 2, 3
Wichtigste Schritte
- Installation des Wasseranschlusses S. 3
- Einstellen der Wassertemperatur S. 4
Erste Inbetriebnahme
- Gerät aufstellen, Wasser anschließen, Kippschalter auf ON stellen, ca. 20 Minuten aufheizen lassen. S. 3
Probleme und Lösungen
Wasserleck
Anschlüsse am Wassereinlass prüfen und ggf. nachziehen.
S. 3Wartung und Reset
- Regelmäßige Reinigung des Äußeren mit feuchtem Tuch; Thermostatjustierung nur durch Fachpersonal. S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 1450W | Elektrische Leistungsaufnahme | S. 2 |
| Kapazität | 5-6 Liter | Wasserkapazität | S. 2 |
Wo es im PDF steht
- Titelseite S. 1

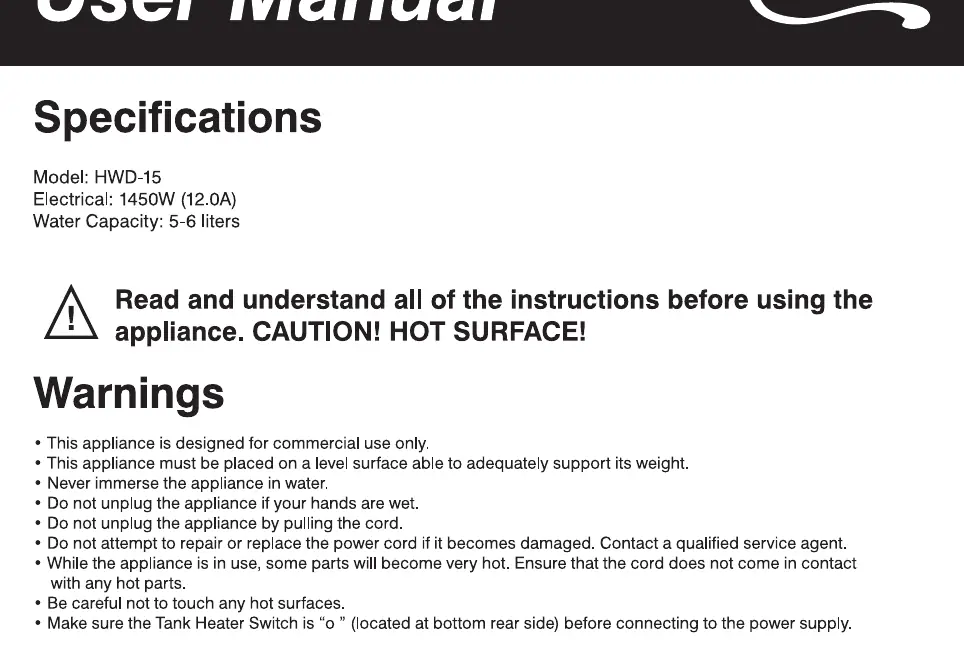

- Spezifikationen und Warnhinweise S. 2
- Installation und Betrieb S. 3
- Reinigung und Thermostateinstellung S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Avantco 177HWD15G ist ein Heißwasserspender für den gewerblichen Gebrauch. Vor der Inbetriebnahme ist es zwingend erforderlich, das Gerät auf einer stabilen, ebenen und hitzebeständigen Oberfläche zu platzieren. Das Gerät darf niemals in Wasser getaucht werden. Stellen Sie sicher, dass der Tankheizungsschalter auf der Rückseite auf 'O' (Aus) steht, bevor Sie das Gerät an die Stromversorgung anschließen.
Installation
Die Installation erfordert einen fachgerechten Wasseranschluss:
- Platzieren Sie das Gerät in der Nähe eines Wasser- und Stromanschlusses.
- Verwenden Sie einen 1/2 Zoll Hochdruck-Flexschlauch (nicht im Lieferumfang enthalten) für den Wasseranschluss.
- Es wird empfohlen, ein Absperrventil und einen Wasserfilter in die Zuleitung zu integrieren.
- Der Wasserdruck muss zwischen 30 und 80 PSI liegen. Bei einem Druck über 50 PSI wird ein Druckminderer empfohlen.
- Schließen Sie den Wasseranschluss an der Rückseite des Geräts mit einem Schraubenschlüssel an und prüfen Sie auf Lecks.
- Schließen Sie das Gerät erst an die Stromversorgung an, nachdem der Wasseranschluss hergestellt wurde.
Betrieb
Nach der Installation erfolgt die Inbetriebnahme wie folgt:
- Schließen Sie das Gerät an die Stromversorgung an.
- Stellen Sie den Kippschalter auf die Position 'ON'. Das Gerät füllt sich automatisch bis zum richtigen Füllstand.
- Sobald der Wasserstand erreicht ist, beginnt der Heizvorgang.
- Das Wasser erreicht die Betriebstemperatur in etwa 20 Minuten. Das gelbe Licht erlischt, wenn die Temperatur erreicht ist.
- Platzieren Sie einen Behälter unter den Zapfhahn und ziehen Sie den Griff zu sich heran.
Hinweis: Aufgrund der Wärmeausdehnung beim ersten Aufheizen kann überschüssiges Wasser aus dem Ablauf austreten. Es wird empfohlen, das Gerät bei Nichtgebrauch über Nacht oder für längere Zeit auszuschalten.
Reinigung und Wartung
Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz und lassen Sie es abkühlen. Verwenden Sie zur Reinigung des Äußeren ein feuchtes Tuch und bei Bedarf ein nicht scheuerndes Reinigungsmittel. Das Innere des Geräts darf nur von geschultem Fachpersonal gewartet werden.
Einstellen des Thermostats
Die Temperatureinstellung sollte nur während der Installation vorgenommen werden:
- Gerät ausschalten, vom Stromnetz trennen und abkühlen lassen.
- Entfernen Sie die hintere Abdeckung.
- Suchen Sie die Einstellschraube des Thermostats.
- Drehen Sie die Schraube im Uhrzeigersinn, um die Temperatur zu erhöhen, oder gegen den Uhrzeigersinn, um sie zu verringern (maximal 1/8 Umdrehung pro Schritt).
- Bringen Sie die Abdeckung wieder an, schließen Sie das Gerät an und schalten Sie es ein.
- Überprüfen Sie die Wassertemperatur nach dem Aufheizen. Der Zielbereich liegt zwischen 190°F (88°C) und 205°F (96°C).
Praktische Hilfe
Typische Probleme
Wasserleck am Wasseranschluss
Überprüfen Sie die Anschlüsse und ziehen Sie diese bei Bedarf mit einem Schraubenschlüssel nach.
Gerät heizt nicht
Stellen Sie sicher, dass der Kippschalter auf 'ON' steht und das Gerät korrekt an die Stromversorgung angeschlossen ist.
Vor der Verwendung
- Stellen Sie das Gerät auf eine ebene, stabile und hitzebeständige Oberfläche.
- Stellen Sie sicher, dass der Tankheizungsschalter auf 'O' (Aus) steht.
- Prüfen Sie, ob der Wasserdruck zwischen 30 und 80 PSI liegt.
- Installieren Sie bei Bedarf ein Absperrventil und einen Wasserfilter.
- Prüfen Sie alle Wasseranschlüsse auf Dichtheit.
Technische Daten in der Praxis
- Wasserkapazität
- 5-6 Liter Fassungsvermögen.
Abbildungen und Diagramme
- Fig. 1 zeigt die korrekte Reihenfolge der Wasserinstallation: Wasserzuleitung -> Absperrventil -> 3 Windungen Schlauch -> Wasserfilter -> Wasseranschluss am Gerät.
- Fig. 2 und 3 zeigen die Position der Thermostatschraube und die Drehrichtung zur Temperaturanpassung.
Modellkompatibilität
- Nur für den gewerblichen Gebrauch bestimmt.
- Nicht für den Außenbereich geeignet.
