Bedienungsanleitung für Avantco 177CAG Series Gewerbliche Arbeitsplatten-Grillgeräte

Umfassender Leitfaden für Avantco 177CAG Series Grillgeräte, Charbroiler und Herde. Enthält Anweisungen zur Installation, Gasumstellung, Inbetriebnahme, Reinigung und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieses Handbuch deckt die Installation, den Betrieb und die Wartung der Avantco 177CAG Serie ab, einschließlich Grillplatten, Charbroilern und Herden. S. 1, 2

Wichtigste Schritte

  • Gasumstellung durchführen S. 7
  • Tägliche Reinigung S. 15, 16

Erste Inbetriebnahme

  • Inbetriebnahme S. 13, 14

Probleme und Lösungen

Gasleck

Gasventil schließen, Techniker rufen.

S. 12

Wartung und Reset

  • Regelmäßige Wartung S. 16

Technische Daten

Parameter Wert Hinweis Seiten
Gasanschluss 3/4" NPT Standardanschlussgröße S. 6

Wo es im PDF steht

  • Sicherheit S. 3
  • Installation S. 4, 5, 6
  • Technische Daten S. 17, 18, 19, 20
  • Ersatzteillisten S. 21, 24, 26, 28
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Gasdruckregler-Diagramm Seite 6 Aufbau des Thermostat-Grillgeräts Seite 8 Aufbau des Gas-Kochfelds Seite 11 Ersatzteildiagramm Thermostat-Grillgerät Seite 22 Ersatzteildiagramm Charbroiler Seite 25

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen für die Installation, den Betrieb und die Wartung der Avantco 177CAG Serie. Die Einhaltung dieser Richtlinien ist für die Sicherheit und die Gültigkeit der Garantie unerlässlich. Das Gerät ist ausschließlich für den gewerblichen Gebrauch bestimmt.

Sicherheitshinweise

  • Installation muss durch qualifiziertes Personal gemäß lokalen Vorschriften erfolgen.
  • Der Druckregler muss zwingend installiert werden; andernfalls erlischt die Garantie.
  • Halten Sie das Gerät von brennbaren Materialien fern.
  • Bei Gasgeruch oder Betriebsstörungen sofort das Gasventil schließen und einen Techniker rufen.
  • Bewegen Sie das Gerät niemals, wenn es heiß ist.

Montage und Installation

Stellen Sie sicher, dass das Gerät auf einer stabilen, ebenen Fläche steht. Achten Sie auf ausreichende Abstände zu brennbaren und nicht brennbaren Oberflächen (siehe Tabelle im Handbuch). Die Gaszuleitung muss mindestens 3/4" NPT betragen.

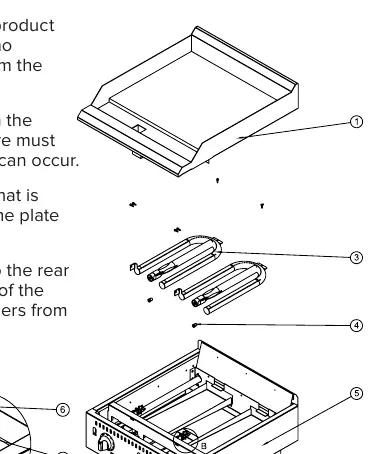

Aufbau des Thermostat-Grillgeräts
Aufbau des Thermostat-Grillgeräts

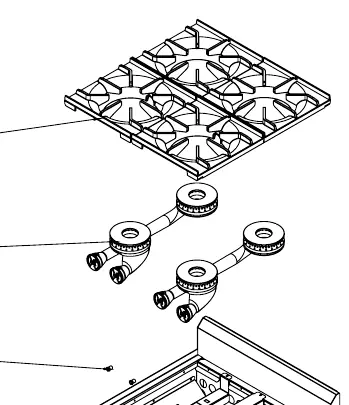

Aufbau des Gas-Kochfelds
Aufbau des Gas-Kochfelds

Gasanschluss und Druckregler

Der mitgelieferte Druckregler ist für den Betrieb unerlässlich. Er ist werkseitig auf 4" WC (Erdgas) oder 10" WC (Flüssiggas) eingestellt. Achten Sie auf die Durchflussrichtung am Reglergehäuse.

Gasdruckregler-Diagramm
Gasdruckregler-Diagramm

Gasumstellung

Die Umstellung von Erdgas auf Flüssiggas (oder umgekehrt) darf ausschließlich von einem lizenzierten und qualifizierten Techniker durchgeführt werden. Dies beinhaltet den Austausch der Injektoren und die Anpassung des Druckreglers.

Inbetriebnahme und Zündung

Vor der ersten Nutzung müssen Schutzfolien entfernt werden. Bei Modellen mit Pilotflamme muss diese manuell gezündet werden. Drehen Sie das Gasventil auf, zünden Sie die Pilotflamme mit dem mitgelieferten Docht und stellen Sie die Flamme ggf. ein. Danach können die Hauptbrenner über die Drehknöpfe aktiviert werden.

Reinigung und Wartung

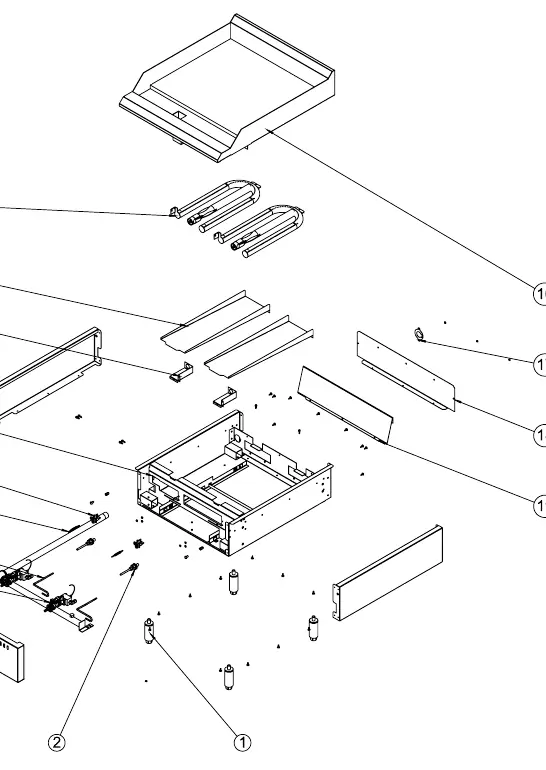

Ersatzteildiagramm Thermostat-Grillgerät
Ersatzteildiagramm Thermostat-Grillgerät

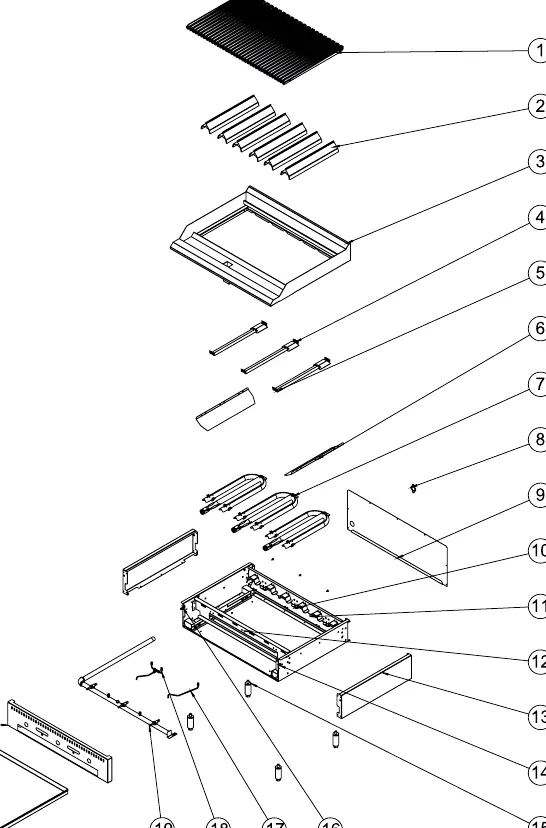

Ersatzteildiagramm Charbroiler
Ersatzteildiagramm Charbroiler
  • Tägliche Reinigung: Nach dem Abkühlen mit einem milden Reinigungsmittel und einem nicht scheuernden Schwamm reinigen.
  • Fettauffangschale: Täglich leeren und reinigen.
  • Edelstahl: Immer in Richtung der Polierlinien wischen, niemals kreisförmig.
  • Wartung: Regelmäßige Inspektionen durch autorisiertes Personal sind für eine lange Lebensdauer erforderlich.

Praktische Hilfe

Typische Probleme

Gasgeruch oder Leck

Gasventil sofort schließen, Bereich lüften und einen zertifizierten Techniker rufen. Lecks mit Seifenlauge prüfen.

Brenner zündet nicht

Zündvorgang wiederholen, Pilotflamme prüfen, sicherstellen, dass das Gasventil geöffnet ist.

Rostbildung auf der Grillplatte

Betroffene Stelle vorsichtig mit einem Scheuerschwamm reinigen, abwischen und mit einer dünnen Schicht Speiseöl schützen.

Vor der Verwendung

  • Schutzfolien und Verpackungsmaterial entfernen.
  • Gasanschluss auf Dichtheit prüfen (Seifenlauge verwenden).
  • Druckregler korrekt installieren.
  • Brenner auf korrekte Funktion prüfen.
  • Erste Reinigung gemäß Anleitung durchführen.
  • Brenner ca. 15 Minuten laufen lassen, um Rückstände zu verbrennen.

Technische Daten in der Praxis

Gasanschluss
3/4" NPT Standardanschluss erforderlich.
Betriebsdruck (WC)
4" WC für Erdgas, 10" WC für Flüssiggas.

Abbildungen und Diagramme

  • Explosionszeichnungen zeigen die Anordnung der Brenner, Ventile und Gehäuseteile.
  • Schaltpläne für Gasanschlüsse und Regler erleichtern die Installation.

Modellkompatibilität

  • Nur für gewerbliche Nutzung.
  • Erfordert qualifizierte Installation durch Fachpersonal.
  • Gasart muss vor Inbetriebnahme geprüft werden (Erdgas/Flüssiggas).
