Bedienungsanleitung für Avantco 177EMBS94SS Fleischsäge
Erfahren Sie, wie Sie die Avantco 177EMBS94SS Fleischsäge sicher installieren, bedienen und das Sägeblatt wechseln. Vollständiger Leitfaden für den Betrieb.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Avantco 177EMBS94SS Fleischsäge wird durch das Einlegen des Sägeblatts über die Räder, das Schließen der Gehäusetüren und das Spannen mittels Spannknopf installiert. Der Betrieb erfolgt über das Bedienfeld, wobei das Fleisch ausschließlich mit der Schiebeplatte zugeführt werden darf. S. 1, 2
Wichtigste Schritte
- Installation des Sägeblatts S. 1
- Sicheres Zuführen von Fleisch S. 2
Erste Inbetriebnahme
- Vor dem ersten Start sicherstellen, dass das Gerät auf einer ebenen Fläche steht, die Spannung korrekt ist und schnittfeste Handschuhe getragen werden. S. 1
Probleme und Lösungen
Fleisch bleibt stecken
Gerät sofort ausschalten, bei Bedarf vom Strom trennen und Fleisch mit Handschuhen entfernen.
S. 2Wartung und Reset
- Sägeblattwechsel: Gerät ausschalten, Netzstecker ziehen, Spannknopf lösen, Blatt tauschen, Türen schließen und neu spannen. S. 3
Wo es im PDF steht
- Installation S. 1
- Bedienung S. 2
- Wartung (Blattwechsel) S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Installation, den Betrieb und die Wartung der Avantco 177EMBS94SS Fleischsäge. Vor der Inbetriebnahme ist es zwingend erforderlich, schnittfeste Schutzhandschuhe zu tragen, um Verletzungen zu vermeiden.
Installation
Die Installation erfordert Sorgfalt und die Einhaltung der folgenden Schritte:
- Entfernen Sie die Fleischsäge mit einem Team-Lift aus der Verpackung.
- Stellen Sie das Gerät auf eine stabile, ebene Fläche. Nutzen Sie bei Bedarf die verstellbaren Gummifüße.
- Stellen Sie sicher, dass die Stromspannung den Anforderungen auf dem Typenschild entspricht.
- Öffnen Sie die oberen und unteren Gehäusetüren.
- Installieren Sie das Sägeblatt über beide Räder. Das Blatt muss parallel zur Blockkante verlaufen und die Zähne müssen nach vorne zeigen.
- Schließen Sie die Türen und ziehen Sie die Handmutter fest.
- Drehen Sie den Spannknopf gegen den Uhrzeigersinn, bis er einrastet.

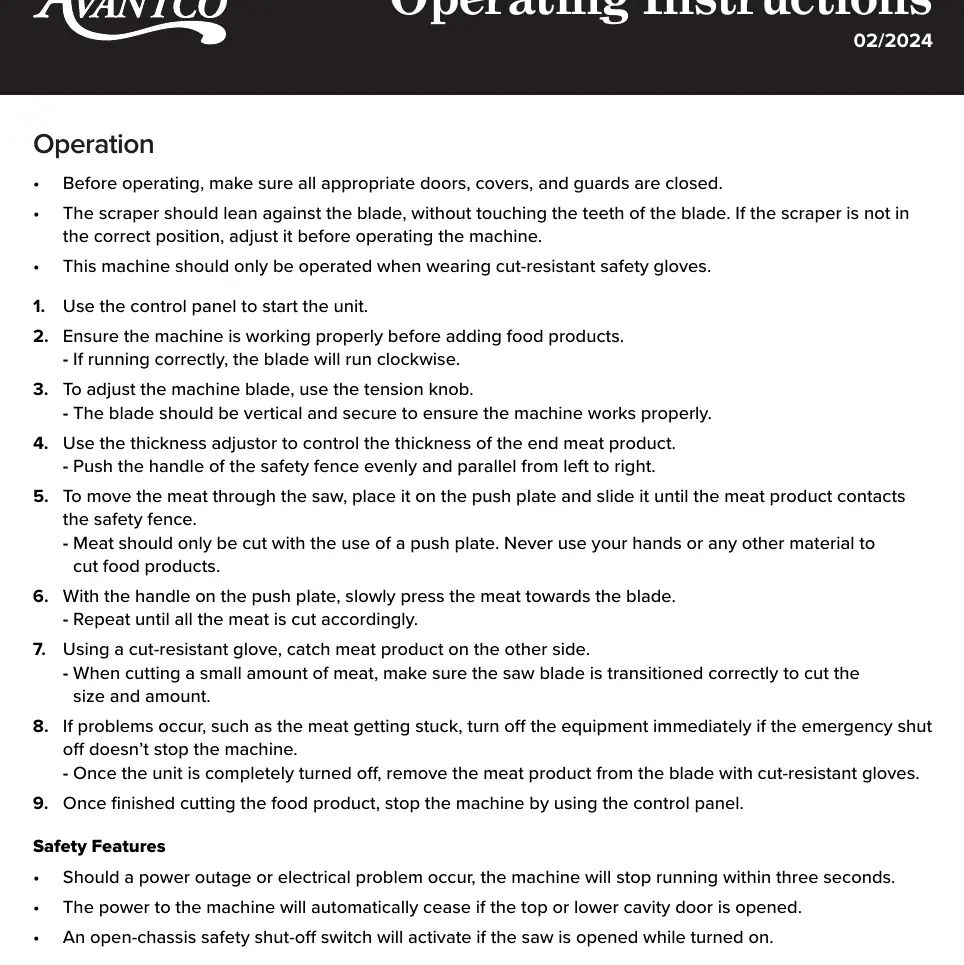

Bedienung
Beachten Sie vor dem Betrieb, dass alle Türen, Abdeckungen und Schutzvorrichtungen geschlossen sind.
- Starten Sie das Gerät über das Bedienfeld.
- Prüfen Sie, ob das Gerät ordnungsgemäß läuft (das Sägeblatt sollte sich im Uhrzeigersinn drehen).
- Verwenden Sie den Dickenregler, um die gewünschte Schnittstärke einzustellen.
- Legen Sie das Fleisch auf die Schiebeplatte und schieben Sie es bis zum Sicherheitsanschlag.
- Drücken Sie das Fleisch mit dem Griff der Schiebeplatte langsam in Richtung des Sägeblatts. Verwenden Sie niemals Ihre Hände direkt.
- Fangen Sie das geschnittene Fleisch auf der anderen Seite mit einem schnittfesten Handschuh auf.
Austausch des Sägeblatts
Wenn das Sägeblatt gewechselt werden muss:
- Stoppen Sie das Gerät und ziehen Sie den Netzstecker.
- Lösen Sie die Handmutter und öffnen Sie die Gehäusetür.
- Drehen Sie den Spannknopf im Uhrzeigersinn, um das Blatt zu lockern.
- Entfernen Sie das alte Blatt mit schnittfesten Handschuhen.
- Setzen Sie das neue Blatt ein, sodass die Zähne nach vorne zeigen und bündig mit der Radkante abschließen.
- Schließen Sie die Türen und spannen Sie das Blatt durch Drehen des Spannknopfes gegen den Uhrzeigersinn.
Sicherheitsfunktionen
Das Gerät verfügt über mehrere Sicherheitsmechanismen:
- Bei Stromausfall oder elektrischen Problemen stoppt das Gerät innerhalb von drei Sekunden.
- Die Stromzufuhr wird automatisch unterbrochen, wenn die obere oder untere Gehäusetür geöffnet wird.
- Ein Sicherheitsschalter schaltet das Gerät ab, wenn die Säge während des Betriebs geöffnet wird.
Praktische Hilfe
Typische Probleme
Fleisch bleibt stecken
Schalten Sie das Gerät sofort aus. Wenn der Not-Aus nicht funktioniert, trennen Sie das Gerät vom Strom. Entfernen Sie das Fleisch mit schnittfesten Handschuhen.
Sägeblatt läuft nicht korrekt
Prüfen Sie die Spannung mit dem Spannknopf und stellen Sie sicher, dass das Blatt vertikal und sicher sitzt.
Abstreifer (Scraper) ist falsch positioniert
Der Abstreifer sollte am Blatt anliegen, ohne die Zähne zu berühren. Justieren Sie ihn vor dem Betrieb.
Vor der Verwendung
- Tragen Sie schnittfeste Schutzhandschuhe.
- Stellen Sie sicher, dass alle Türen, Abdeckungen und Schutzvorrichtungen geschlossen sind.
- Prüfen Sie, ob die Stromspannung den Anforderungen entspricht.
- Stellen Sie sicher, dass das Gerät auf einer stabilen, ebenen Fläche steht.
- Prüfen Sie die korrekte Ausrichtung des Sägeblatts (Zähne zeigen nach vorne).
Technische Daten in der Praxis
- 4 TPI Sägeblatt
- Das Gerät wird mit einem Sägeblatt mit 4 Zähnen pro Zoll (TPI) geliefert, das je nach Lebensmittel gewechselt werden kann.

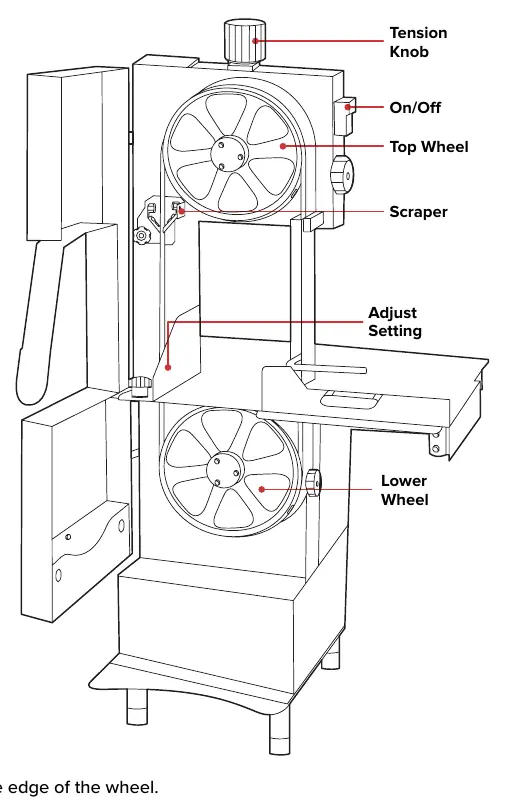

Abbildungen und Diagramme
- Tension Knob: Zum Spannen und Lösen des Sägeblatts.
- On/Off: Bedienfeld zum Starten und Stoppen der Säge.
- Scraper: Reinigt das Blatt während des Betriebs.
- Adjust Setting: Einstellvorrichtung für die Schnittstärke.
- Top/Lower Wheel: Räder, über die das Sägeblatt läuft.
Modellkompatibilität
- Das Gerät ist für den gewerblichen Einsatz konzipiert.
- Verwenden Sie nur die mitgelieferte Schiebeplatte zum Zuführen des Fleisches.
