Ersatzteilliste für Avantco 177STE Serie Electric Open Well Steam Tables
Detaillierte Ersatzteilliste und elektrische Schaltpläne für die Avantco 177STE Serie Electric Open Well Steam Tables. Identifizieren Sie Bauteile, Heizungselemente und Verkabelungen für Wartung und Reparatur.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Ersatzteilliste für die Avantco 177STE Serie. Es enthält eine Explosionszeichnung zur Identifizierung von Bauteilen sowie elektrische Schaltpläne für verschiedene Modellkonfigurationen (2 bis 5 Becken, 120V/240V). S. 1, 3, 4, 5
Wichtigste Schritte
- Identifizierung von Ersatzteilen S. 3
- Fehlersuche an der Elektrik S. 4, 5, 6, 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Heizelement 500W | 177PELEM500 | Heizelement für 120V Modelle | S. 3 |
| Heizelement 750W | 177PELEM750 | Heizelement für 240V Modelle | S. 3 |
Wo es im PDF steht
- Ersatzteilliste S. 3
- Schaltpläne S. 4, 5, 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Ersatzteilliste und technisches Referenzhandbuch für die Avantco 177STE Serie Electric Open Well Steam Tables. Es enthält eine detaillierte Explosionszeichnung, eine Liste der verfügbaren Ersatzteile sowie elektrische Schaltpläne für verschiedene Modellkonfigurationen. Das Dokument ist für Wartungs- und Reparaturzwecke bestimmt.
Ersatzteile und Explosionszeichnung

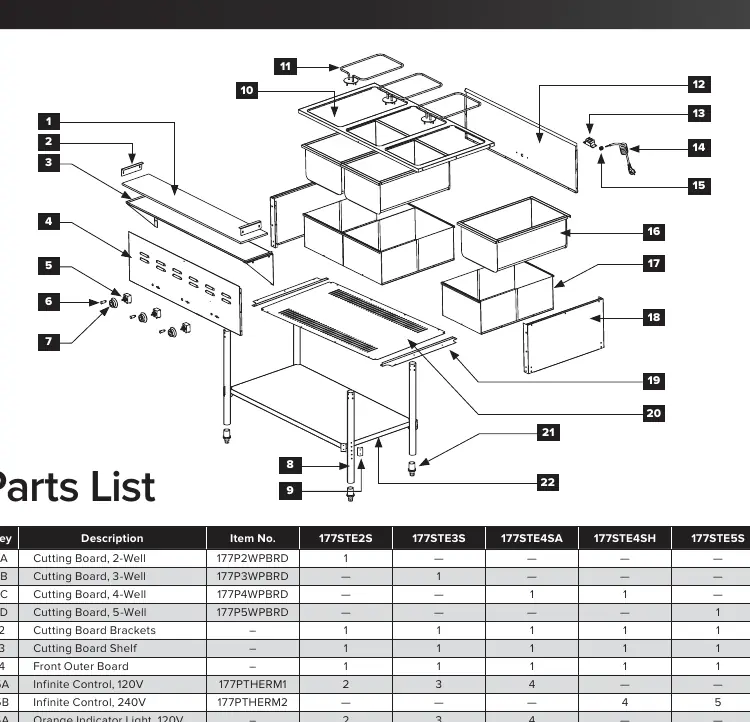

Auf Seite 3 finden Sie eine Explosionszeichnung des Geräts, in der die einzelnen Komponenten nummeriert sind. Die zugehörige Tabelle ordnet diese Nummern (Key) den spezifischen Artikelnummern (Item No.) für die verschiedenen Modelle (177STE2S, 177STE3S, 177STE4SA, 177STE4SH, 177STE5S) zu.

- Identifikation: Suchen Sie das Bauteil in der Zeichnung, um die entsprechende Key-Nummer zu finden.
- Modellabgleich: Prüfen Sie in der Tabelle, ob das Ersatzteil für Ihr spezifisches Modell (z. B. 177STE2S oder 177STE5S) geeignet ist.
- Wichtige Komponenten: Die Liste umfasst unter anderem Schneidebretter, Heizungselemente (500W oder 750W), Thermostate (Infinite Control) und Betriebsanzeigelampen.
Schaltpläne
Die Seiten 4 bis 8 enthalten die elektrischen Schaltpläne für die verschiedenen Konfigurationen der Steam Tables. Diese Diagramme sind entscheidend für die Fehlersuche und den Austausch elektrischer Komponenten.





- 2 Well 120V: Schaltplan für 2-Becken-Modelle bei 120V.
- 3 Well 120V: Schaltplan für 3-Becken-Modelle bei 120V.
- 4 Well 120V & 240V: Spezifische Schaltpläne für 4-Becken-Modelle je nach Spannungsversorgung.

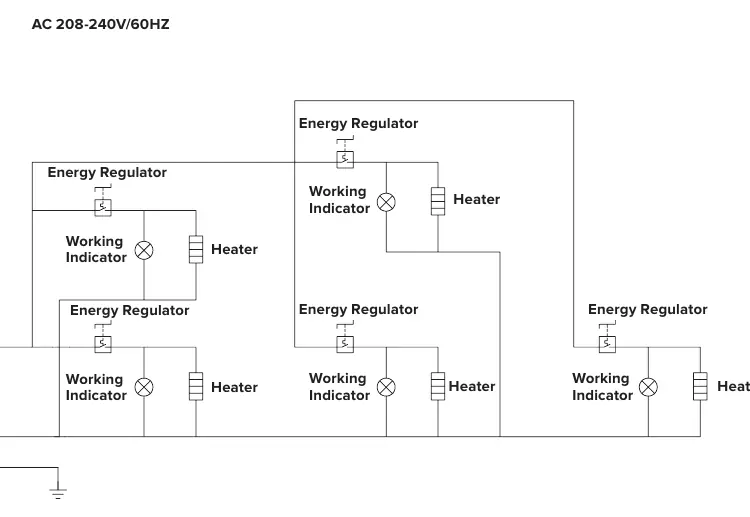

- 5 Well 240V: Schaltplan für 5-Becken-Modelle bei 240V.
Sicherheitshinweise
Unsachgemäße Installation, Einstellung, Änderung, Wartung oder Instandhaltung kann zu Sachschäden, Verletzungen oder zum Tod führen. Lesen Sie die Installations-, Betriebs- und Wartungsanweisungen gründlich durch, bevor Sie das Gerät installieren oder warten. Lagern oder verwenden Sie kein Benzin oder andere brennbare Dämpfe oder Flüssigkeiten in der Nähe dieses oder anderer Geräte. Nur für den Innenbereich geeignet.
Praktische Hilfe
Typische Probleme
Überprüfen Sie den Schaltplan für Ihr spezifisches Modell, um die Verkabelung des Heizelements und des Energiereglers (Energy Regulator) zu prüfen.
Prüfen Sie die Verbindung der Betriebsanzeigelampe (Working Indicator) gemäß dem entsprechenden Schaltplan.
Vor der Verwendung
- Identifizieren Sie Ihr genaues Modell (z. B. 177STE2S, 177STE5S).
- Stellen Sie sicher, dass die Stromversorgung (120V oder 240V) mit dem Modell übereinstimmt.
- Trennen Sie das Gerät vor Wartungsarbeiten immer vollständig vom Stromnetz.
- Verwenden Sie nur Original-Ersatzteile gemäß der Artikelnummernliste.
Technische Daten in der Praxis
- Heizelement 500W
- Verwendet in 2, 3 und 4-Becken-Modellen (120V).
- Heizelement 750W
- Verwendet in 4 und 5-Becken-Modellen (240V).
- Infinite Control
- Energieregler zur Steuerung der Heizleistung; verfügbar in 120V und 240V Ausführungen.
Abbildungen und Diagramme
- Die Explosionszeichnung auf Seite 3 zeigt die Montagepositionen aller Hauptkomponenten.
- Die Schaltpläne zeigen die Verdrahtung zwischen Stromquelle (L, N, E), Energieregler, Betriebsanzeige und Heizelement.
Modellkompatibilität
- Die Ersatzteile variieren je nach Modell (Anzahl der Becken und Spannung).
- Achten Sie beim Kauf von Ersatzteilen auf die spezifische Artikelnummer (Item No.) in der Tabelle auf Seite 3.
