Bedienungsanleitung für Avantco 177EB202SBSM Elektrische Kochplatte
Erfahren Sie, wie Sie Ihre Avantco 177EB202SBSM elektrische Kochplatte sicher installieren, bedienen und warten. Vollständiger Leitfaden mit technischen Daten und Sicherheitshinweisen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Avantco 177EB202SBSM ist eine elektrische Kochplatte für den gewerblichen Gebrauch. Sie benötigt einen 240V-Anschluss und muss auf einer nicht brennbaren Oberfläche mit spezifischen Sicherheitsabständen installiert werden. S. 1, 4, 5
Wichtigste Schritte
- Installation der Füße S. 4
- Reinigung S. 6
Erste Inbetriebnahme
- Vorbereitung S. 4
Probleme und Lösungen
Gerät funktioniert nicht
Stromanschluss, Sicherung, Schalterstellung und Spannung prüfen.
S. 6Wartung und Reset
- Reinigungshinweis S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 240V | Erforderliche Netzspannung | S. 4 |
| Leistung | 3000W | Gesamtleistung | S. 4 |
Wo es im PDF steht
- Sicherheitshinweise S. 3
- Technische Daten S. 4
- Installation S. 4
- Bedienung S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Gerät ist ausschließlich für den gewerblichen Gebrauch in Innenräumen bestimmt. Es ist für den Betrieb mit 240V ausgelegt. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät darf nur auf einer ebenen, hitzebeständigen und nicht brennbaren Oberfläche betrieben werden. Achten Sie auf ausreichende Abstände zu brennbaren Materialien: mindestens 18 Zoll (ca. 46 cm) zu den Seiten, der Vorder- und Rückseite sowie 40 Zoll (ca. 102 cm) nach oben.
Technische Daten
Die Modelle 177EB202SBSM und 177EB202F2BM verfügen über folgende Spezifikationen:
- Spannung: 240V
- Leistung: 3000W (1500W + 1500W)
- Stromstärke: 12.5A
- Stecker: 6-20P
- Heizelemente: Zwei 7-Zoll-Spulen
Installation
Die Installation muss von qualifiziertem Personal durchgeführt werden, andernfalls erlischt die Garantie. Gehen Sie wie folgt vor:
- Entfernen Sie das Gerät aus der Verpackung und ziehen Sie die Kunststoffschutzfolie von allen Edelstahlflächen ab.
- Stellen Sie sicher, dass keine Teile im Verpackungsmaterial verbleiben.
- Reinigen Sie das Gerät gründlich vor dem ersten Gebrauch.
- Installieren Sie die mitgelieferten verstellbaren Füße in die dafür vorgesehenen Gewindebohrungen an der Unterseite des Geräts. Das Gerät darf nur mit diesen Füßen betrieben werden.
- Platzieren Sie die Kochplatte am vorgesehenen Betriebsort.

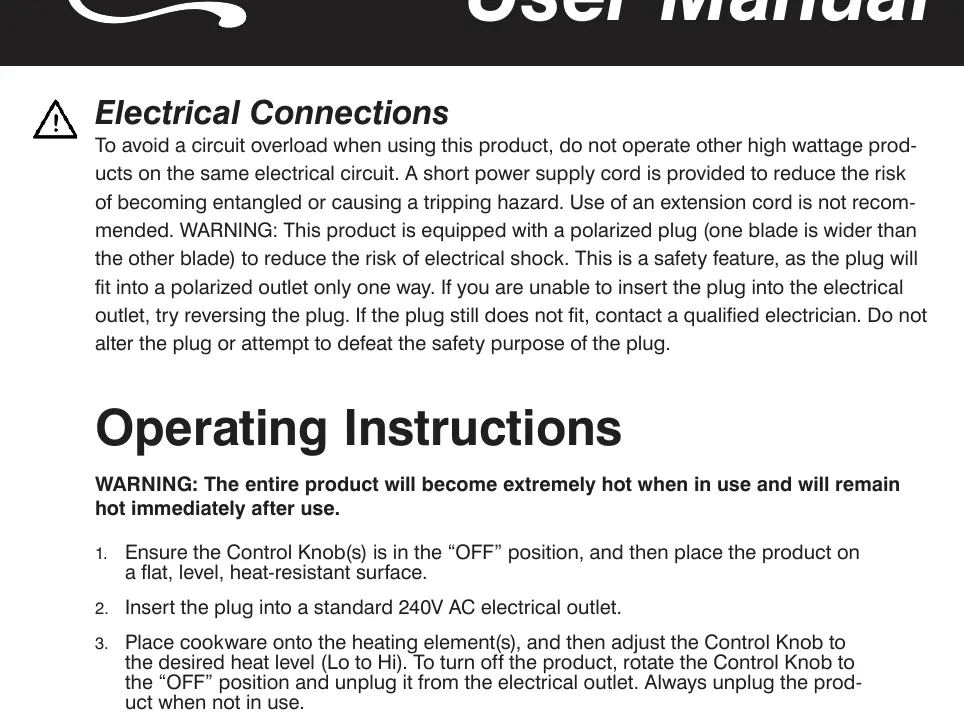

Elektrischer Anschluss
Um eine Überlastung des Stromkreises zu vermeiden, betreiben Sie keine anderen Hochleistungsgeräte am selben Stromkreis. Das Gerät ist mit einem polarisierten Stecker ausgestattet, um das Risiko eines Stromschlags zu verringern. Verwenden Sie kein Verlängerungskabel.
Bedienung
- Stellen Sie sicher, dass sich die Drehknöpfe in der Position "OFF" befinden.
- Schließen Sie das Gerät an eine standardmäßige 240V AC-Steckdose an.
- Platzieren Sie das Kochgeschirr auf den Heizelementen.
- Stellen Sie den Drehknopf auf die gewünschte Heizstufe (Lo bis Hi).
- Zum Ausschalten drehen Sie den Knopf auf "OFF" und ziehen Sie den Netzstecker.
Warnung: Verwenden Sie keine Töpfe oder Pfannen, die breiter als das Kochfeld sind. Das Gerät wird während des Betriebs extrem heiß und bleibt auch nach dem Ausschalten noch längere Zeit heiß.
Reinigung und Wartung
Vor der Reinigung muss das Gerät vollständig vom Stromnetz getrennt und abgekühlt sein. Verwenden Sie ein feuchtes Tuch oder einen Schwamm mit einem milden Reinigungsmittel. Achten Sie darauf, dass keine Reinigungsmittelrückstände auf den Heizelementen verbleiben. Verwenden Sie keine scheuernden Reinigungsmittel oder Pads. Tauchen Sie das Gerät niemals in Flüssigkeiten ein und reinigen Sie es nicht in der Spülmaschine.
Fehlerbehebung
Wenn das Gerät nicht funktioniert, prüfen Sie folgende Punkte:
- Ist das Gerät an eine funktionierende Stromquelle angeschlossen?
- Ist der Sicherungsautomat ausgelöst?
- Ist der Schalter eingeschaltet und leuchtet die Kontrollleuchte?
- Entspricht die verwendete Spannung den Anforderungen auf dem Typenschild?
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Prüfen Sie die Stromverbindung, den Sicherungsautomaten und ob die korrekte Spannung (240V) anliegt.
Überhitzung oder Brandgefahr
Stellen Sie sicher, dass keine brennbaren Materialien in der Nähe sind (18 Zoll seitlich, 40 Zoll oben) und verwenden Sie kein Kochgeschirr, das breiter als das Kochfeld ist.
Vor der Verwendung
- Entfernen Sie die Kunststoffschutzfolie von allen Edelstahlflächen.
- Installieren Sie die verstellbaren Füße an der Unterseite.
- Reinigen Sie das Gerät gründlich.
- Stellen Sie das Gerät auf eine ebene, hitzebeständige und nicht brennbare Oberfläche.
- Prüfen Sie, ob die Steckdose für 240V ausgelegt ist.
Abbildungen und Diagramme

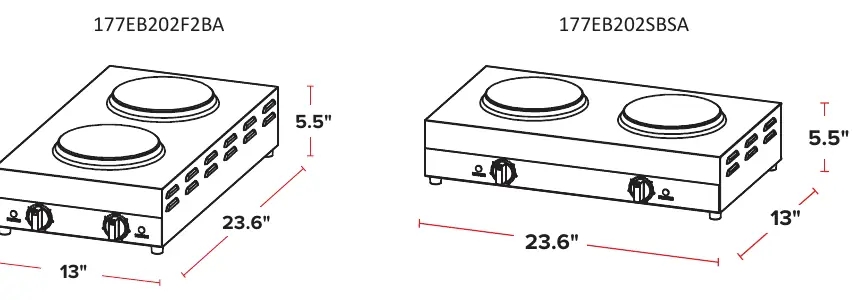

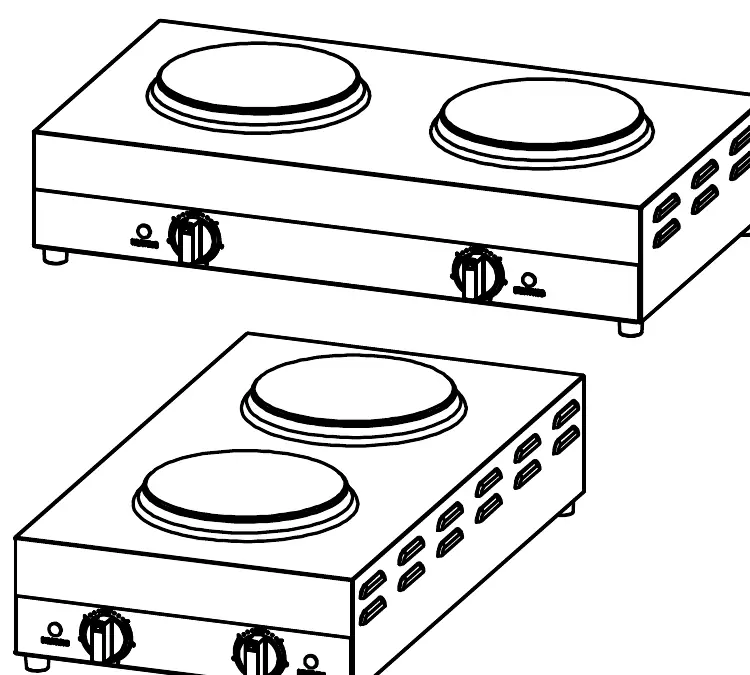

- Die Abbildungen zeigen die Anordnung der Kochfelder (Side-to-Side oder Front-to-Back) und die physischen Abmessungen der Geräte.
Modellkompatibilität
- Nur für den gewerblichen Gebrauch.
- Nicht für den Außenbereich geeignet.
- Nicht für die Zubereitung von potenziell gefährlichen Lebensmitteln wie rohem Fleisch oder Wurstwaren geeignet.
