Bedienungsanleitung für Avantco Adjustable Speed Conveyor Oven
Erfahren Sie, wie Sie Ihren Avantco Durchlaufofen sicher installieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, technische Daten, Schaltpläne und Tipps zur Reinigung für die Modelle 177CVROV10RA bis...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Avantco Durchlaufofen ist für das Toasten von Sandwiches, Schmelzen von Käse und Fertigstellen von Pizza/Fladenbrot in gewerblichen Umgebungen konzipiert. Er erfordert eine Vorheizzeit von 20-25 Minuten und muss auf einer nicht brennbaren Oberfläche mit ausreichenden Sicherheitsabständen installiert werden. S. 6
Wichtigste Schritte
- Vorheizen des Ofens S. 6
- Reinigung der Krümelschublade S. 7
Erste Inbetriebnahme
- Montage der Füße S. 6
Probleme und Lösungen
Lüfter blockiert / Überhitzung
Füße montieren, um Luftzufuhr am Boden zu gewährleisten.
S. 3, 6Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Höhe | 19.3" | Gerätehöhe für alle Modelle. | S. 2 |
Wo es im PDF steht
- Spezifikationen S. 2
- Sicherheitshinweise S. 3
- Schaltpläne S. 4, 5
- Bedienung S. 6
- Reinigung S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

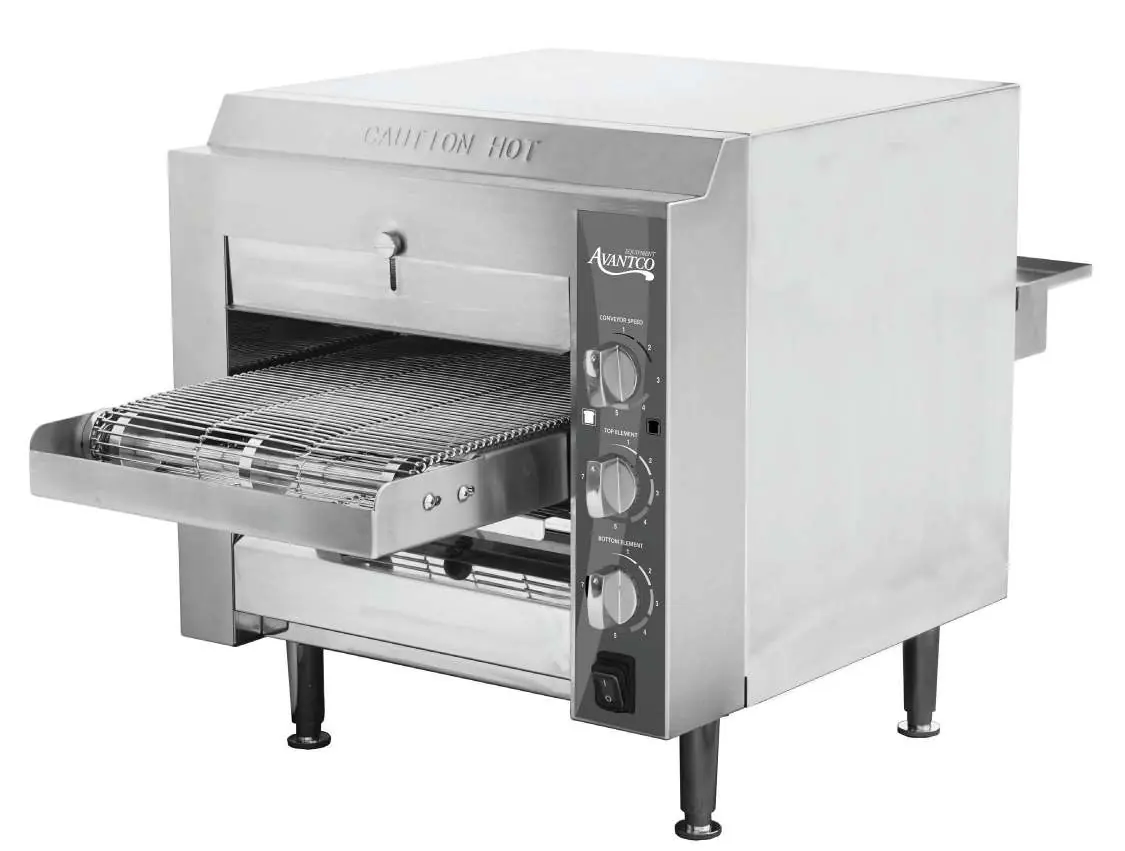

Dieser Durchlaufofen ist ausschließlich für den gewerblichen Gebrauch in Innenräumen konzipiert. Er eignet sich zum Toasten von Sandwiches, Schmelzen von Käse und Fertigstellen von Pizza oder Fladenbrot. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, das Gerät gründlich zu reinigen und eine Vorheizzeit von 20-25 Minuten einzuhalten, um die korrekte Betriebstemperatur zu erreichen.
Sicherheitshinweise
- Gefahr durch Überhitzung: Das Gerät verfügt über einen Lüfter an der Unterseite. Die Füße müssen zwingend montiert sein, da sonst der Luftstrom blockiert wird, was zum Ausfall des Heizelements oder Motors führt.
- Brandschutz: Installieren Sie das Gerät nur auf einer nicht brennbaren Oberfläche in einer nicht brennbaren Umgebung. Halten Sie einen Abstand von mindestens 18 Zoll (ca. 46 cm) zu den Seiten, der Vorder- und Rückseite sowie 40 Zoll (ca. 102 cm) nach oben ein.
- Elektrische Sicherheit: Halten Sie Kabel und Stecker von Wasser fern. Verwenden Sie das Gerät nicht mit beschädigten Kabeln.
- Betrieb: Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt. Decken Sie das Innere nicht mit Metallfolie ab.
Installation
Stellen Sie sicher, dass das Gerät auf einer ebenen, gut belüfteten Fläche steht. Achten Sie auf die Einhaltung der oben genannten Sicherheitsabstände zu brennbaren Materialien. Das Modell 177CVROV14RB erfordert einen eigenen Stromkreis.
Bedienung
Der Ofen verfügt über drei Hauptsteuerungen:
- Fördergeschwindigkeit: Bestimmt die Verweildauer des Produkts in der Heizkammer. Eine langsamere Geschwindigkeit führt zu einer längeren Einwirkzeit und einem dunkleren Ergebnis.
- Oberes Heizelement: Einstellbar von 1 (niedrigste) bis 7 (höchste).
- Unteres Heizelement: Einstellbar von 1 (niedrigste) bis 7 (höchste).
Die Heizelemente werden unabhängig voneinander gesteuert. Testen Sie die Einstellungen mit einer Scheibe Brot, um das gewünschte Ergebnis zu erzielen.
Reinigung und Wartung
- Allgemein: Tauchen Sie das Gerät niemals in Wasser. Verwenden Sie nur ein feuchtes Tuch oder einen Schwamm mit Seifenwasser. Keine Stahlwolle verwenden.
- Krümelschublade: Vor dem Reinigen Netzstecker ziehen und Gerät abkühlen lassen. Schublade nach vorne herausziehen, reinigen und trocknen lassen, bevor sie wieder eingesetzt wird.
- Förderband: Bei laufendem, langsamem Band (ohne Hitze) mit einem Scheuerschwamm (für hartnäckige Reste) oder einem feuchten Tuch reinigen.
Technische Daten
Die Modelle unterscheiden sich in ihren Abmessungen und der Breite des Förderbands. Detaillierte Schaltpläne für die verschiedenen Spannungsversionen (120V, 208V/240V) sind in der vollständigen Anleitung enthalten.
Praktische Hilfe
Typische Probleme
Heizelement oder Motor fällt aus
Stellen Sie sicher, dass die Füße montiert sind, um den Luftstrom am Boden nicht zu blockieren.
Speisen werden nicht gleichmäßig gebräunt
Passen Sie die Fördergeschwindigkeit und die Temperatur der Heizelemente an; beachten Sie, dass Feuchtigkeits- und Zuckergehalt des Produkts das Ergebnis beeinflussen.
Vor der Verwendung
- Stellen Sie sicher, dass die Füße montiert sind.
- Reinigen Sie das Gerät gründlich vor dem ersten Gebrauch.
- Heizen Sie den Ofen 20-25 Minuten vor.
- Prüfen Sie, ob die Spannungsversorgung für das Modell geeignet ist.
- Stellen Sie das Gerät auf eine nicht brennbare Oberfläche.
Technische Daten in der Praxis
- Fördergeschwindigkeit
- Regelt die Zeit, die das Produkt im Ofen verbringt. Langsamer = dunkleres Ergebnis.
- Heizelement-Regler
- Skala von 1 bis 7, wobei 7 die höchste Heizleistung darstellt.
Abbildungen und Diagramme
- Die Schaltpläne zeigen die Verkabelung der Heizelemente (E1-E4), des Motors (M1), des Lüfters (CF) und der Geschwindigkeitssteuerung (SC).
Modellkompatibilität
- Nur für den gewerblichen Gebrauch.
- Nur für den Innenbereich.
- Modell 177CVROV14RB erfordert einen eigenen Stromkreis.
