Bedienungsanleitung für Avantco Churro Stuffer

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für die Avantco Churro Stuffer Serie. Es umfasst Sicherheitsvorschriften, Montageanweisungen, Betriebsabläufe sowie Reinigungs- und Wartungshinweise. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch, um eine sichere und ordnungsgemäße Verwendung zu gewährleisten.

Sicherheitshinweise

• Verwenden Sie das Gerät nur in Innenräumen.
• Tragen Sie einen Augenschutz gemäß ANSI Z87.1.
• Stellen Sie sicher, dass das Gerät während des Gebrauchs stabil steht.
• Betreiben Sie das Gerät niemals mit geöffneter oder entfernter Getriebeabdeckung.
• Reparaturen dürfen nur von autorisierten Händlern durchgeführt werden. Verwenden Sie nur Originalersatzteile.
• Modifikationen am Gerät führen zum Erlöschen der Garantie.

Montage und Installation

Kolbenmontage:

1. Schieben Sie die Kolbendichtung auf den Kolben.

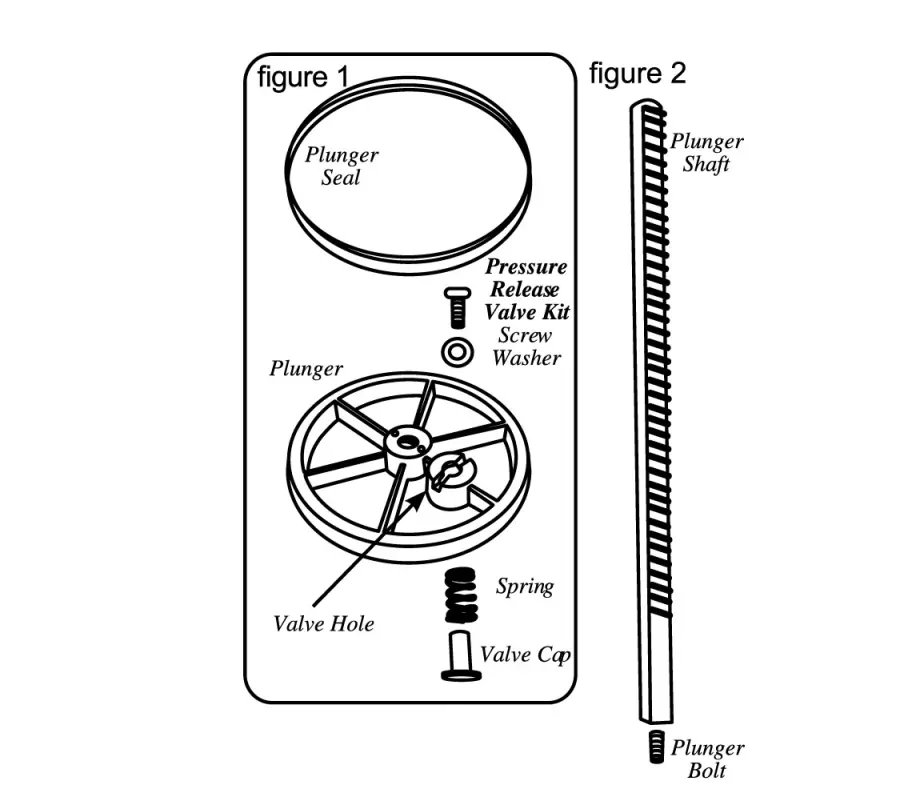

2. Montieren Sie das Druckentlastungsventil-Set auf den Kolben: Platzieren Sie die Unterlegscheibe auf dem Ventilloch, führen Sie die Schraube durch die Unterlegscheibe in das Loch ein. Platzieren Sie von der Unterseite die Feder und die Ventilkappe auf der Schraube und drehen Sie sie fest.
3. Schrauben Sie den Kolbenbolzen auf die Kolbenstange.
4. Setzen Sie den montierten Kolben auf das Ende der Kolbenstange.

Gerätemontage:

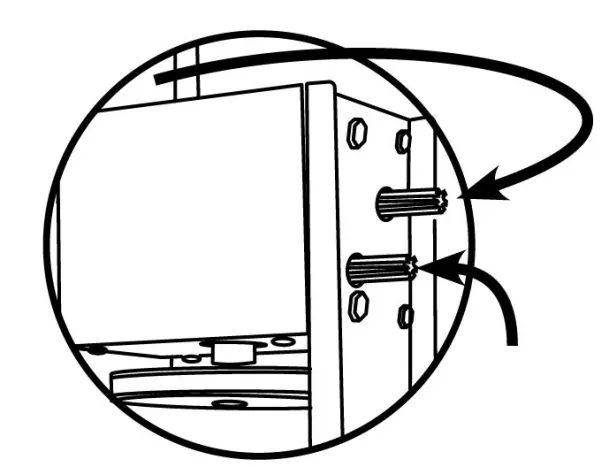

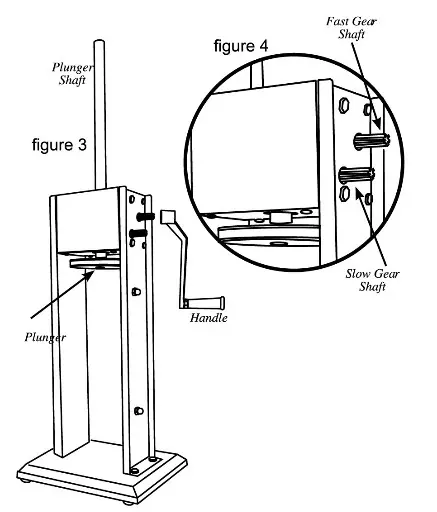

1. Befestigen Sie den Griff, indem Sie ihn auf das schnelle oder langsame Zahnrad schieben.
2. Kurbeln Sie den Griff, um den Kolben an die Oberseite des Geräts zu bringen.
3. Setzen Sie die unteren Halterungen des Behälters auf die Behälterhalterungen im Gehäuse. Schwenken Sie den Behälter vollständig in das Gehäuse, bis die oberen Halterungen einrasten.
4. Setzen Sie den gewünschten Fülltrichter durch die vordere Ringmutter ein. Schrauben Sie die Ringmutter und den Trichter auf die Öffnung des Behälters, bis sie fest sitzen. Nicht überdrehen, da dies den Trichter beschädigen kann.
5. Beschichten Sie das Innere des Behälters vor dem Gebrauch gründlich mit einem lebensmittelechten Schmiermittel.

Bedienung

Vorsicht: Wenn der Kolben aus dem Behälter gezogen wird, lassen Sie den Griff langsam los, da Druck oder Schwerkraft dazu führen können, dass der Griff zurückschnellt und Verletzungen verursacht.

1. Kippen Sie den Behälter heraus.
2. Füllen Sie den Behälter mit der Churro-Mischung.
3. Drücken Sie die Mischung fest in den Behälter, um eingeschlossene Luft zu entweichen.
4. Schwenken Sie den Behälter zurück in die aufrechte Position und lassen Sie die oberen Halterungen einrasten.
5. Drehen Sie den Griff, bis der Kolben die Mischung berührt und diese aus dem Trichter extrudiert wird.

Reinigung und Wartung

Hinweis: Reinigen Sie alle Teile sofort nach Gebrauch.

1. Entfernen Sie den Fülltrichter durch Abschrauben der vorderen Ringmutter.
2. Drehen Sie den Griff, bis der Kolben aus dem Behälter kommt.
3. Schwenken Sie den Behälter nach außen und ziehen Sie ihn nach oben, um ihn aus dem Gehäuse zu entfernen.
4. Schrauben Sie den Kolben von der Kolbenstange ab.
5. Zerlegen Sie das Druckentlastungsventil und entfernen Sie die Kolbendichtung.
6. Waschen Sie alle Teile, die mit der Mischung in Kontakt kamen, in heißem Seifenwasser.
7. Spülen und trocknen Sie alle Teile sofort gründlich ab.
8. Schmieren Sie die Welle, den Behälter, die Ventilkomponenten und die Ringmutter vor und nach jedem Gebrauch mit einem lebensmittelechten Schmiermittel.

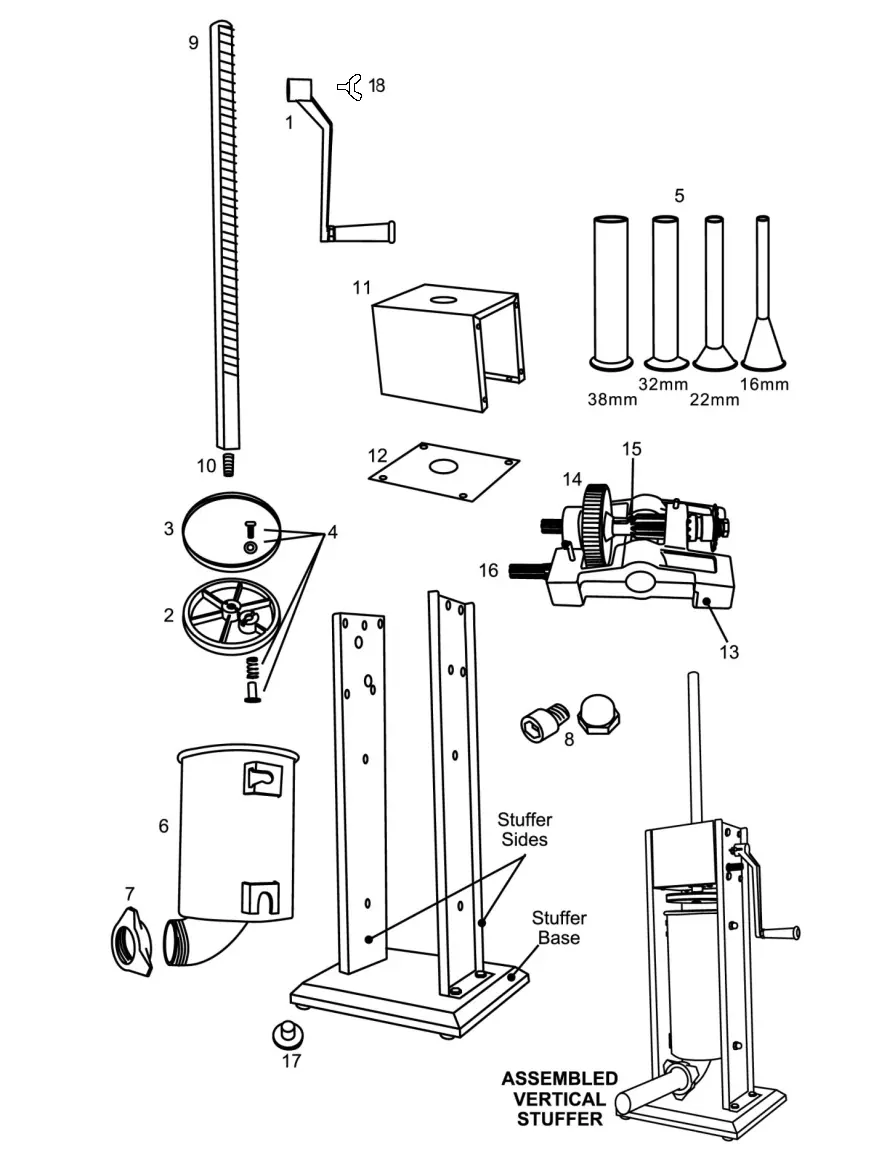

Explosionszeichnung und Ersatzteile

Das Handbuch enthält eine detaillierte Explosionszeichnung mit einer Liste aller Komponenten, einschließlich Griff, Kolben, Dichtungen, Zahnrädern und verschiedenen Füllrohren (11/16", 5/16", 1").
