Installationsanleitung für Aurora FLC Serie LED-Flutlicht
Erfahren Sie, wie Sie die Aurora FLC Serie LED-Flutlichtstrahler sicher installieren und anschließen. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen zur Montage, Verkabelung und wichtige Sicherheitshinweise für die Modelle...
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung gilt für die Aurora FLC Serie (Modelle EN-FLC30, EN-FLC50, EN-FLC80, EN-FLC100, EN-FLC150, EN-FLC200). Die Installation muss zwingend von einem qualifizierten Elektriker gemäß den geltenden nationalen Verdrahtungsvorschriften durchgeführt werden. Das Gerät ist für den Außenbereich geeignet, jedoch nicht für den Einsatz in Saunen oder Dampfbädern.
Installationsschritte
- Stromversorgung unterbrechen: Schalten Sie den Stromkreis am Sicherungskasten aus, bevor Sie mit der Arbeit beginnen.
- Montageabstände markieren: Markieren Sie die Bohrlöcher für den Montagebügel. Die Abstände variieren je nach Modell: EN-FLC30/50 (150mm), EN-FLC80/100 (180mm), EN-FLC150/200 (185mm).
- Bohren: Bohren Sie die Löcher für die Befestigung.
- Befestigung: Montieren Sie den Bügel mit geeigneten Schrauben und Dübeln (nicht im Lieferumfang enthalten).
- Elektrischer Anschluss: Schließen Sie die Leuchte an eine IP-geschützte Abzweigdose an. Beachten Sie die Farbcodierung: Braun (L) für Phase, Blau (N) für Neutralleiter, Grün/Gelb für Erde. Wichtig: Die Leuchte muss zwingend geerdet werden.
- Ausrichtung: Befestigen Sie den Strahler am Bügel und richten Sie ihn in der gewünschten Position aus.
- Inbetriebnahme: Schalten Sie die Stromversorgung wieder ein.
Sicherheitshinweise
- Die Leuchte ist nicht dimmbar.
- Das Gerät ist IP65-zertifiziert (geschützt gegen Strahlwasser).
- Blicken Sie niemals direkt in die LED-Lichtquelle, da dies zu Augenschäden führen kann.
- Es sind keine vom Benutzer wartbaren Teile im Inneren vorhanden.
- Die Leuchte muss immer geerdet sein (Schutzklasse I).
Technische Daten
- Eingangsspannung: 100-240V 50/60Hz.
- Schutzart: IP65.
- Schutzklasse: I (Erdung erforderlich).
Herstellerinformationen
Aurora Lighting
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht dimmen
Die FLC-Serie ist nicht dimmbar. Verwenden Sie keinen Dimmschalter.
Unsicherheit bei der Erdung
Die Leuchte ist ein Gerät der Schutzklasse I und muss zwingend über den grün/gelben Schutzleiter geerdet werden.
Installation in Feuchträumen
Nicht für Saunen oder Dampfbäder geeignet, obwohl das Gerät IP65-zertifiziert ist.
Vor der Verwendung
- Installation durch qualifizierten Elektriker sicherstellen.
- Stromkreis vor Beginn der Arbeiten spannungsfrei schalten.
- Passende Schrauben und Dübel für den Untergrund bereithalten.
- IP-geschützte Abzweigdose für den Anschluss verwenden.
- Korrekte Verkabelung (L, N, Erde) prüfen.

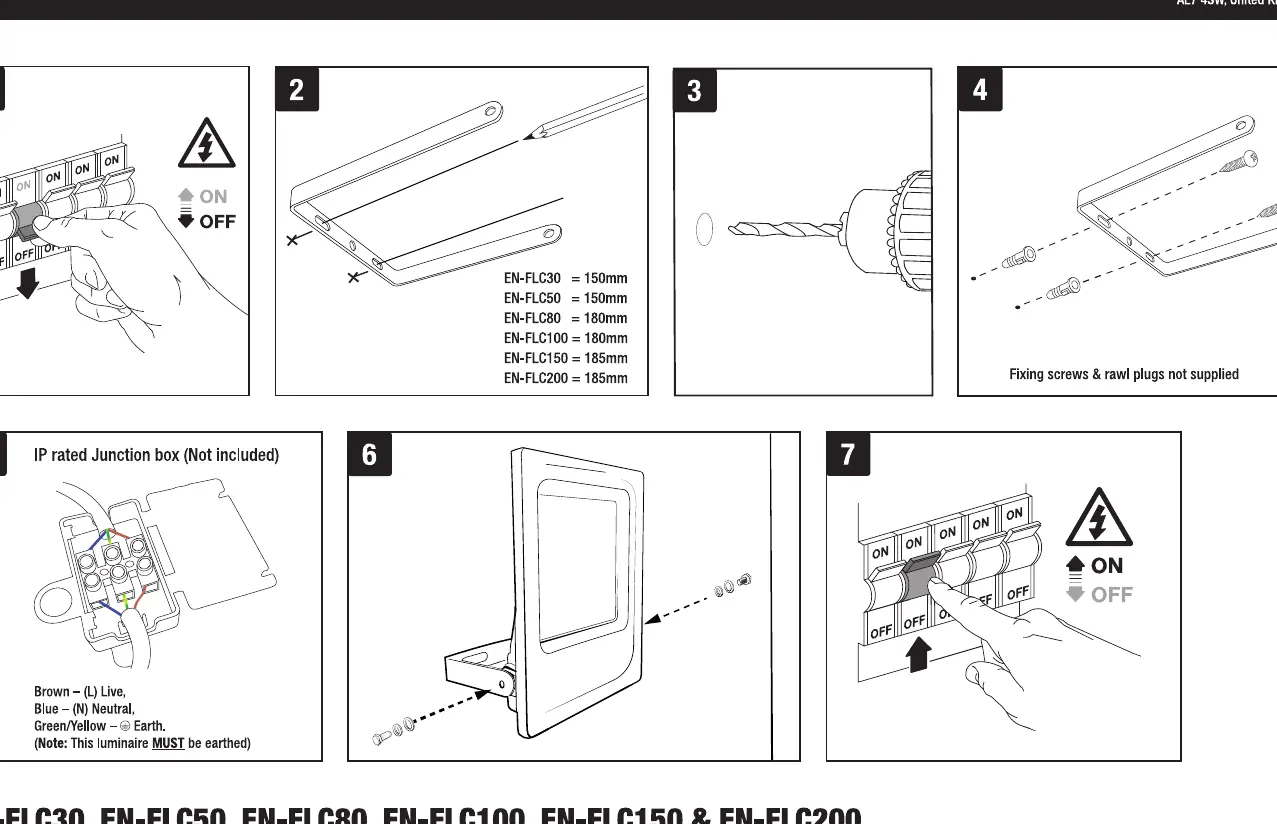

Abbildungen und Diagramme
- Schritt 1: Stromkreis am Sicherungskasten ausschalten.
- Schritt 2: Montageabstände je nach Modell (150mm bis 185mm) markieren.
- Schritt 5: Anschluss an eine externe IP-geschützte Abzweigdose vornehmen.
Modellkompatibilität
- Nicht dimmbar.
- Nicht für Saunen oder Dampfbäder geeignet.
