Installationsanleitung für Artika Bloom LED-Wandleuchte 0375-WD
Erfahren Sie, wie Sie die Artika Bloom LED-Wandleuchte 0375-WD sicher installieren. Diese Anleitung enthält Schritte zur Montage, Verkabelung, Einstellung der Farbtemperatur und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Sicherheitshinweise
Vor der Installation muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden. Die Installation sollte von einem zertifizierten Elektriker durchgeführt werden, sofern dies in Ihrer Region gesetzlich vorgeschrieben ist. Wenn Sie einen Dimmer verwenden, stellen Sie sicher, dass dieser mit LED-Leuchten kompatibel ist.

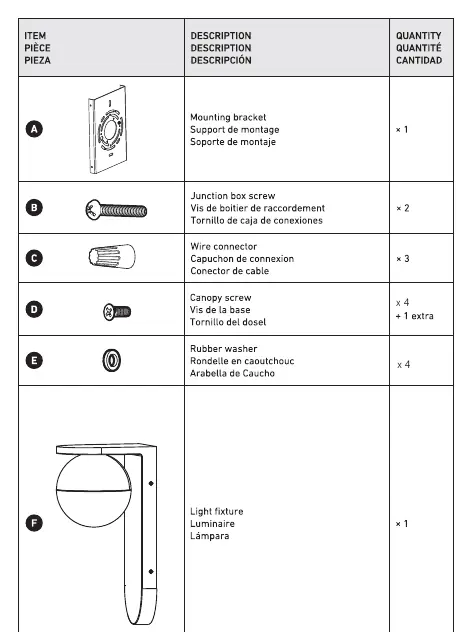

Lieferumfang
Stellen Sie sicher, dass alle folgenden Teile im Paket enthalten sind:
- Montagehalterung (A)
- Anschlussdosenschrauben (B)
- Drahtverbinder (C)
- Gehäuseschrauben (D)
- Gummischeiben (E)
- Leuchte (F)

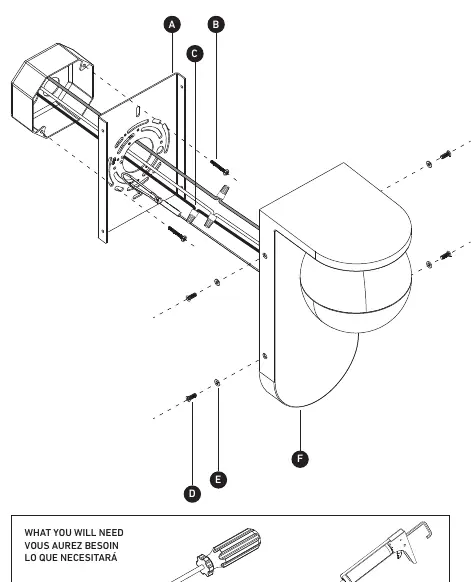

Installation der Wandleuchte
Die Installation erfordert einen Schraubendreher und Dichtungsmasse. Beachten Sie einen Mindestabstand von 120 cm zum Boden.
- Vorbereitung: Planen Sie die gewünschte Montagehöhe (mindestens 120 cm).
- Montagehalterung: Befestigen Sie die Montagehalterung (A) mit den Schrauben (B) an der Anschlussdose.

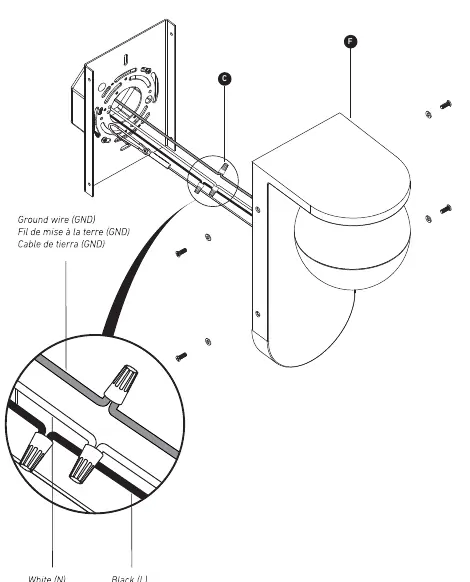

- Verkabelung: Verbinden Sie die Kabel der Leuchte mit den Hauskabeln unter Verwendung der Drahtverbinder (C). Verbinden Sie Weiß mit Weiß (Neutral), Schwarz mit Schwarz (Phase) und das Erdungskabel (GND) mit dem Erdungskabel der Hausinstallation.
- Befestigung: Setzen Sie die Leuchte (F) auf die Halterung und befestigen Sie sie mit den Gehäuseschrauben (D) und Gummischeiben (E).
Einstellung der Farbtemperatur
Die Leuchte verfügt über eine Tunable White Technologie (CCT). Sie können die Farbtemperatur über den Schalter an der Leuchte einstellen. Verfügbare Optionen sind in der Regel 3000K, 4000K und 5000K.
Wartung und Abdichtung
Tragen Sie nach der Montage Dichtungsmasse auf, um die Leuchte gegen Witterungseinflüsse zu schützen. Wichtig: Lassen Sie die Unterseite der Leuchte unversiegelt, damit Feuchtigkeit bei Bedarf abfließen kann.
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Licht flackert oder funktioniert nicht
Überprüfen Sie, ob der verwendete Dimmer LED-kompatibel ist und ob alle Kabelverbindungen fest sitzen.
Feuchtigkeit im Gehäuse
Stellen Sie sicher, dass die Unterseite der Leuchte nicht mit Dichtungsmasse verschlossen wurde, um den Wasserabfluss zu ermöglichen.
Vor der Verwendung
- Hauptstrom am Sicherungskasten ausschalten.
- Kompatibilität des Dimmers prüfen (muss LED-kompatibel sein).
- Mindestabstand von 120 cm zum Boden einplanen.
- Benötigte Werkzeuge bereithalten: Schraubendreher, Dichtungsmasse.
Technische Daten in der Praxis
- CCT (Tunable White)
- Einstellbare Farbtemperatur zwischen 3000K, 4000K und 5000K.
Abbildungen und Diagramme
- Schritt 1: Montage der Halterung an der Anschlussdose.
- Schritt 3: Anschluss der Kabel (Weiß an Weiß, Schwarz an Schwarz, Erdung an Erdung).
- Schritt 6: Versiegelung der Leuchte (Unterseite offen lassen).
Modellkompatibilität
- Nur für den Innen- und Außenbereich geeignet.
- Dimmer muss explizit für LED-Leuchten ausgelegt sein.
