Artika Morgan LED-Deckenleuchte FM-MO5C-HD2BL Bedienungsanleitung
Schnellstartanleitung für die Artika Morgan LED-Deckenleuchte (Modell FM-MO5C-HD2BL). Erfahren Sie, wie Sie die Leuchte sicher installieren, die Farbtemperatur einstellen und die Verkabelung vornehmen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Inbetriebnahme der Artika Morgan LED-Deckenleuchte (Modell FM-MO5C-HD2BL). Das Produkt ist ausschließlich für den Innen- und Wohnbereich bestimmt. Die Installation sollte idealerweise durch einen zertifizierten Elektriker gemäß den örtlichen Bauvorschriften erfolgen.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten aus.
- Verwenden Sie das Gerät nicht im Außenbereich.
- Bei Verwendung eines Dimmers muss dieser zwingend mit LED-Leuchten kompatibel sein.
- Das Nichtbeachten der Installationsanweisungen kann zum Erlöschen der Garantie führen.

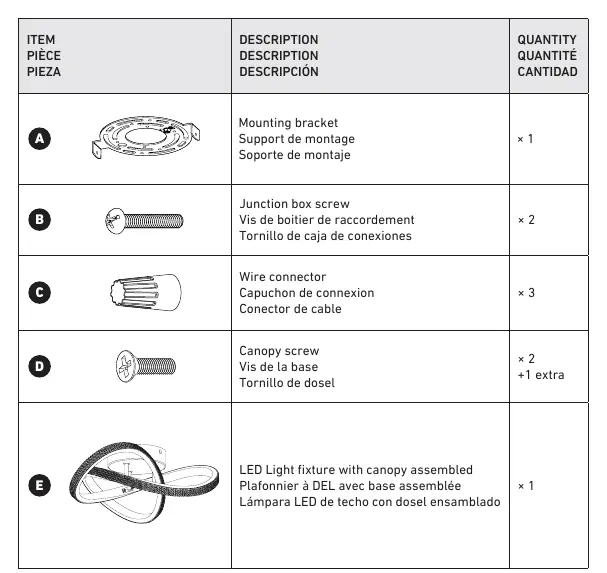

Lieferumfang
Stellen Sie vor der Montage sicher, dass alle Teile vorhanden sind:
- Montagehalterung
- Schrauben für den Anschlusskasten
- Kabelverbinder
- Schrauben für die Abdeckung (Canopy)
- LED-Leuchte mit vormontierter Abdeckung
Sie benötigen zusätzlich einen Kreuzschlitzschraubendreher (PH2).

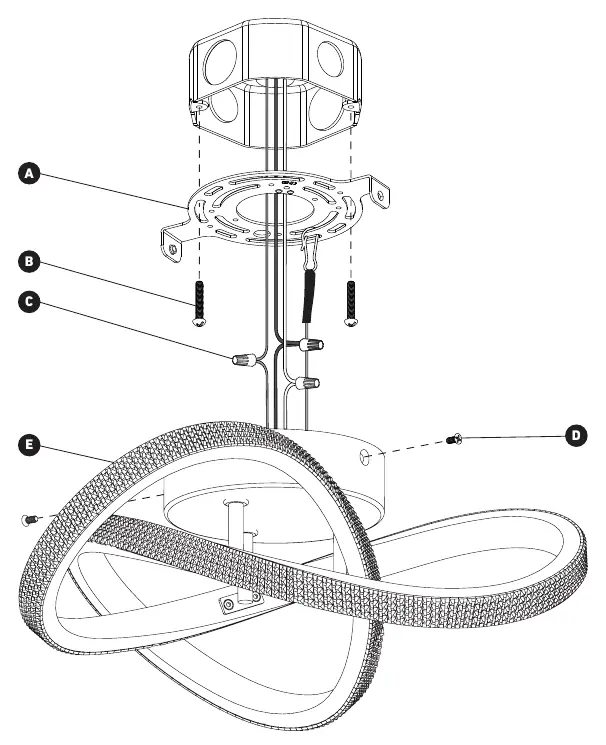

Montage der Halterung
Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben für den Anschlusskasten an der Deckenanschlussdose. Achten Sie darauf, dass die Halterung fest und sicher sitzt.

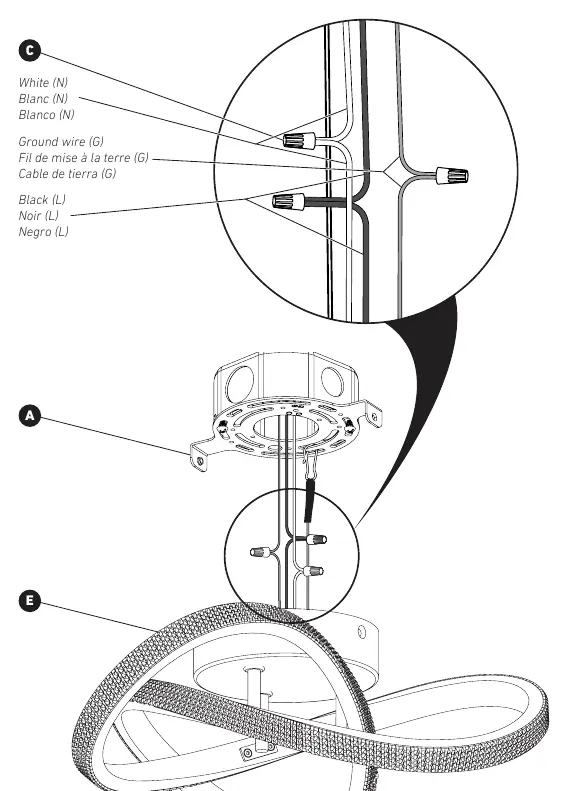

Verkabelung
Verbinden Sie die Kabel der Leuchte mit den entsprechenden Hausleitungen unter Verwendung der mitgelieferten Kabelverbinder:
- Weißes Kabel (N) der Leuchte mit dem weißen (neutralen) Hauskabel.
- Schwarzes Kabel (L) der Leuchte mit dem schwarzen (stromführenden) Hauskabel.
- Erdungskabel (G) der Leuchte mit dem Erdungskabel des Hauses.

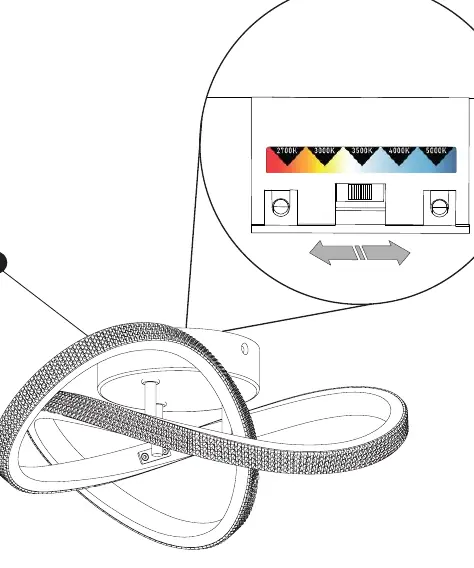

Einstellung der Farbtemperatur
Die Leuchte verfügt über eine "Selectable White Technology". An der Leuchte befindet sich ein Schalter, mit dem Sie die gewünschte Farbtemperatur zwischen 2700K (warmweiß) und 5000K (tageslichtweiß) einstellen können.
Endmontage
Nachdem die Verkabelung abgeschlossen ist, setzen Sie die Leuchte auf die Montagehalterung und befestigen Sie diese mit den seitlichen Schrauben für die Abdeckung.
Garantie und Kontakt
Artika For Living Inc. gewährt eine dreijährige eingeschränkte Garantie auf Herstellungsfehler bei privater Nutzung. Bei Fragen oder Problemen erreichen Sie den Kundendienst unter 1-866-661-9606 oder per E-Mail an [email protected]. Weitere Informationen finden Sie unter www.artika.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Licht flackert oder funktioniert nicht korrekt
Überprüfen Sie, ob der verwendete Dimmer mit LED-Leuchten kompatibel ist.
Installation ist unklar
Es wird empfohlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen, um die Einhaltung der örtlichen Bauvorschriften zu gewährleisten.
Vor der Verwendung
- Schalten Sie den Strom am Sicherungskasten aus.
- Prüfen Sie den Lieferumfang auf Vollständigkeit (Halterung, Schrauben, Verbinder).
- Stellen Sie sicher, dass ein kompatibler Dimmer vorhanden ist.
- Halten Sie einen Kreuzschlitzschraubendreher bereit.
Technische Daten in der Praxis
- Farbtemperatur
- Einstellbar zwischen 2700K und 5000K über einen Schalter an der Leuchte.
- Einsatzbereich
- Nur für den Innen- und Wohnbereich geeignet.
Abbildungen und Diagramme
- Die Verkabelung erfolgt durch das Verbinden der farblich markierten Kabel (Weiß-N, Schwarz-L, Erdung-G) mit den entsprechenden Hausleitungen mittels der beiliegenden Verbinder.
Modellkompatibilität
- Nur für den Innenbereich.
- Nur für den Wohnbereich.
- Dimmer muss LED-kompatibel sein.
