Bedienungsanleitung für Anker 531 Solarpanel 200W
Erfahren Sie, wie Sie das Anker 531 Solarpanel (200W) richtig aufstellen, ausrichten und Ihre Powerstation über den XT-60-Anschluss aufladen. Inklusive technischer Daten und Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Anker 531 Solarpanel wird durch Ausklappen des Ständers und Ausrichtung zur Sonne in Betrieb genommen. Die Verbindung zur Powerstation erfolgt über das XT-60-Kabel. S. 2, 3
Wichtigste Schritte
- Aufstellen und Ausrichten S. 2
- Anschluss an Powerstation S. 3
Probleme und Lösungen
Überhitzung der Powerstation
Powerstation von direkter Sonneneinstrahlung fernhalten.
S. 3Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Reinigung S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spitzenleistung | 200W | Maximale Leistung des Panels | S. 3 |
| Nennspannung | 48V | Spannungswert | S. 3 |
| Nennstrom | 4.17A | Stromstärke | S. 3 |
Wo es im PDF steht
- Produktnutzung S. 2
- Technische Daten S. 3
- Sicherheitshinweise S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Anker 531 Solarpanel dient zur Stromerzeugung und muss mit einer tragbaren Powerstation verbunden werden, da es selbst keine Energie speichern kann. Die Ladeeffizienz hängt stark von der Intensität der Sonneneinstrahlung ab. Achten Sie darauf, die Powerstation vor direkter Sonneneinstrahlung und übermäßiger Hitze zu schützen, um Schäden zu vermeiden.

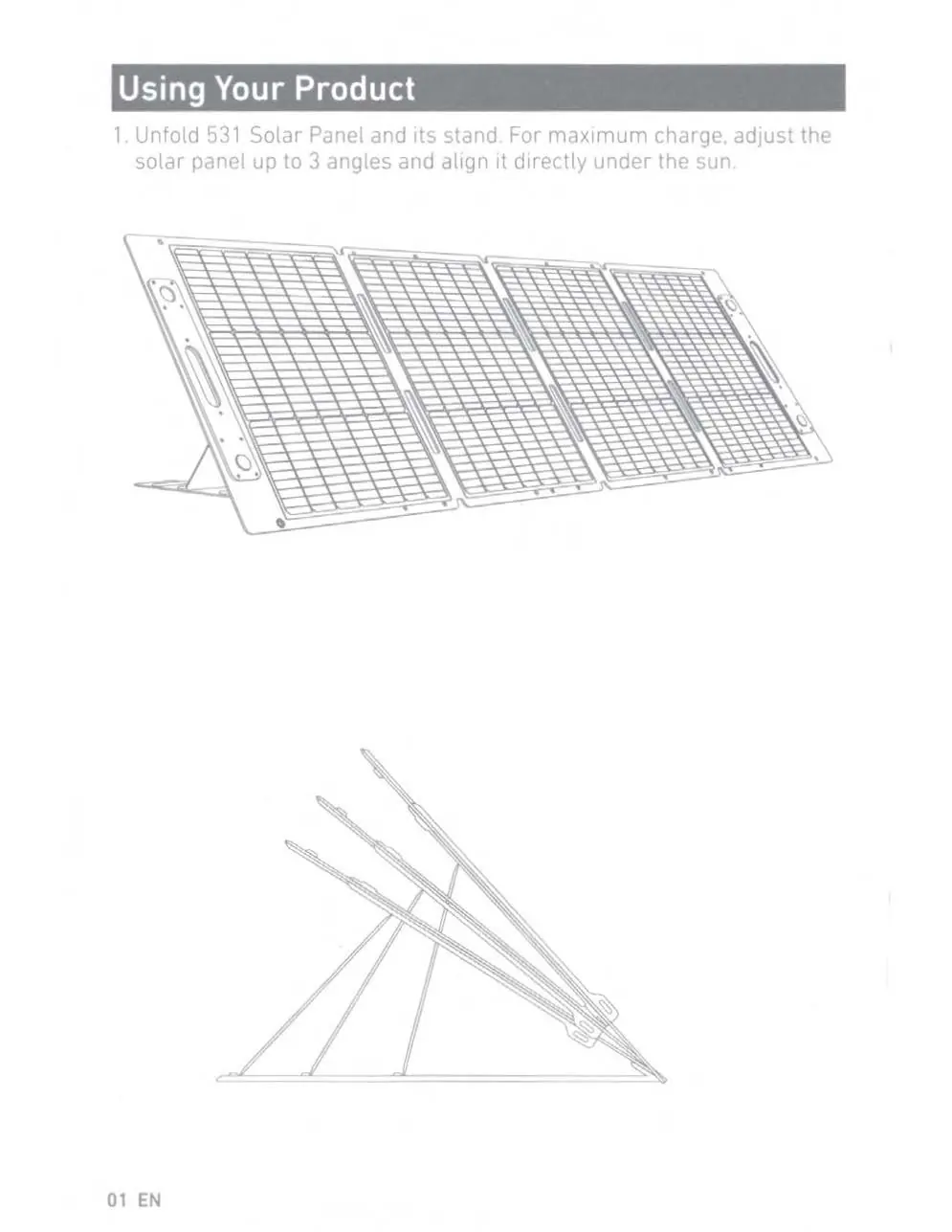

Aufstellung und Ausrichtung
Das Solarpanel verfügt über einen integrierten Ständer, der für eine optimale Ausrichtung zur Sonne genutzt werden kann:
- Klappen Sie das Solarpanel und den Ständer vollständig aus.
- Das Panel kann in drei verschiedenen Winkeln eingestellt werden, um die Sonneneinstrahlung zu maximieren.
- Richten Sie das Panel direkt zur Sonne aus.

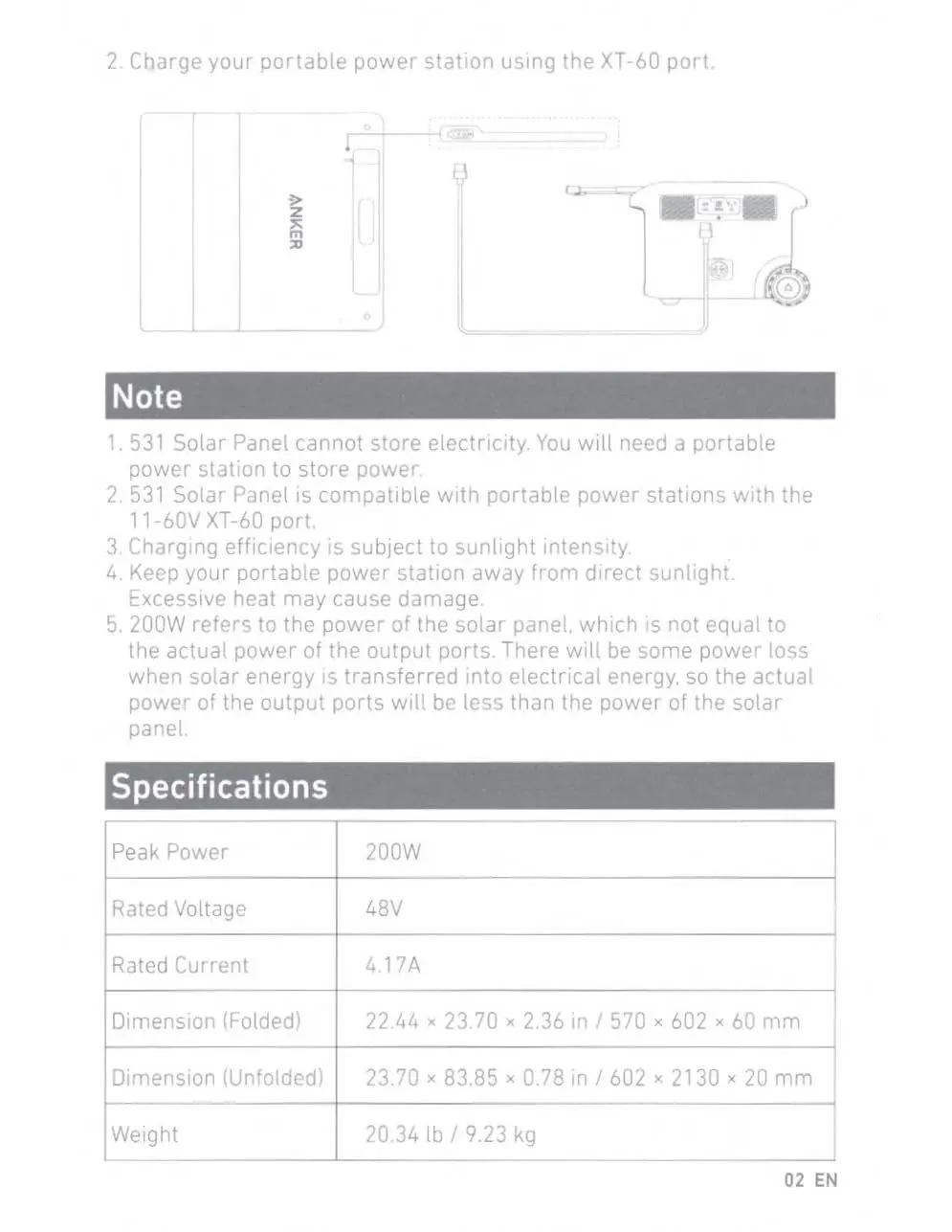

Ladevorgang
Um Ihre Geräte zu laden, verbinden Sie das Solarpanel über den XT-60-Anschluss mit Ihrer tragbaren Powerstation. Das System ist kompatibel mit Powerstations, die über einen 11-60V XT-60-Eingang verfügen.
Technische Daten
Die Nennleistung des Panels beträgt 200W. Beachten Sie, dass die tatsächliche Ausgangsleistung aufgrund von Energieverlusten bei der Umwandlung von Sonnenenergie in elektrische Energie geringer sein kann.
- Spitzenleistung: 200W
- Nennspannung: 48V
- Nennstrom: 4,17A
- Gewicht: 9,23 kg
- Abmessungen (gefaltet): 570 x 602 x 60 mm
- Abmessungen (entfaltet): 602 x 2130 x 20 mm
Sicherheitshinweise
- Vermeiden Sie es, das Produkt fallen zu lassen.
- Zerlegen Sie das Gerät nicht.
- Verwenden Sie für eine sichere und schnelle Ladung nur Original- oder zertifizierte Kabel.
- Platzieren Sie keine offenen Flammen (z. B. Kerzen) auf dem Produkt.
- Reinigen Sie das Produkt nur mit einem trockenen Tuch oder einer Bürste.
Praktische Hilfe
Typische Probleme
Das Solarpanel lädt keine Geräte auf.
Stellen Sie sicher, dass das Panel direkt zur Sonne ausgerichtet ist und die Powerstation kompatibel ist (11-60V XT-60-Anschluss).
Die Powerstation wird heiß.
Halten Sie die Powerstation von direkter Sonneneinstrahlung fern, da übermäßige Hitze Schäden verursachen kann.
Vor der Verwendung
- Ständer vollständig ausklappen.
- Winkel für optimale Sonneneinstrahlung anpassen.
- XT-60-Kabel an Powerstation anschließen.
- Kompatibilität der Powerstation prüfen (11-60V XT-60-Eingang).
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Das Panel verfügt über einen klappbaren Ständer, der in drei verschiedenen Winkeln einrasten kann.
- Der Anschluss erfolgt über ein XT-60-Kabel direkt an den Eingang der Powerstation.
Modellkompatibilität
- Kompatibel mit tragbaren Powerstations, die einen 11-60V XT-60-Anschluss besitzen.
- Das Solarpanel selbst besitzt keine interne Batterie und kann keine Energie speichern.
