Bedienungsanleitung für Anker 737 Ladegerät (120W) und Powerbank (24K)
Schnellstartanleitung und technisches Handbuch für das Anker 737 Ladegerät (A2148) und die Anker 737 Powerbank (A1289). Enthält Anweisungen zur Verwendung, zum Trickle-Charging-Modus, zur LCD-Bildschirm-Navigation und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für zwei Produkte: das Anker 737 Ladegerät (GaNPrime 120W) und die Anker 737 Powerbank (PowerCore 24K). Bitte beachten Sie die Sicherheitshinweise, um eine sichere Verwendung zu gewährleisten. Verwenden Sie für das Ladegerät nur IT-Geräte und stellen Sie sicher, dass die Steckdose leicht zugänglich ist. Für die Powerbank wird empfohlen, das Gerät bei längerer Nichtbenutzung alle drei Monate auf- und zu entladen.
Anker 737 Ladegerät (GaNPrime 120W)
Das Ladegerät ist für IT-Geräte konzipiert. Um die schnellste und sicherste Ladung zu gewährleisten, verwenden Sie ein Anker-Kabel, das Originalkabel Ihres Geräts oder ein anderes zertifiziertes Kabel (z. B. MFi). Das Ladegerät verfügt über mehrere Anschlüsse (USB-C1, USB-C2, USB-A), deren Ausgangsleistung je nach Anzahl der angeschlossenen Geräte variiert.
Anker 737 Powerbank (PowerCore 24K)

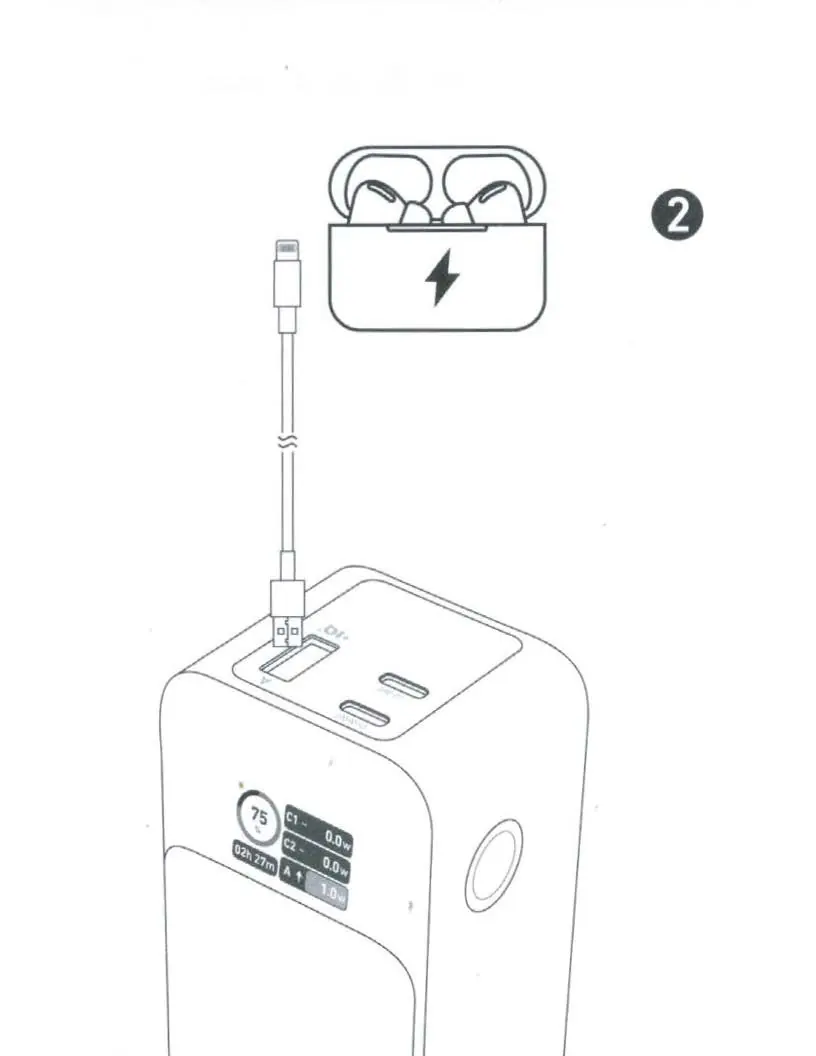

Die Powerbank verfügt über ein LCD-Display zur Überwachung des Ladestatus. Trickle-Charging-Modus: Um Zubehör wie Kopfhörer zu laden, aktivieren Sie den Trickle-Charging-Modus, indem Sie die Taste zweimal drücken (X2). Drücken Sie die Taste erneut zweimal, um den Modus zu beenden.
LCD-Bildschirm-Anleitung
- Remaining Battery: Verbleibende Akkukapazität in Prozent.
- USB-C 1 Input/Output: Status des USB-C1-Anschlusses.
- Time to Recharge: Geschätzte Zeit bis zur vollständigen Aufladung oder Entladung.
- USB-A Output: Status des USB-A-Anschlusses.
- USB-C 2 Output: Status des USB-C2-Anschlusses.
Sie können zwischen den Bildschirmen wechseln, indem Sie die Taste 2 Sekunden lang gedrückt halten. Ein weiterer kurzer Druck zeigt Temperatur, Akkugesundheit, Eingangs-/Ausgangsleistung und Zyklen an.
Technische Daten
Ladegerät (A2148): Eingang 100-240V~1.9A 50-60Hz. Maximale Gesamtausgangsleistung 120W.

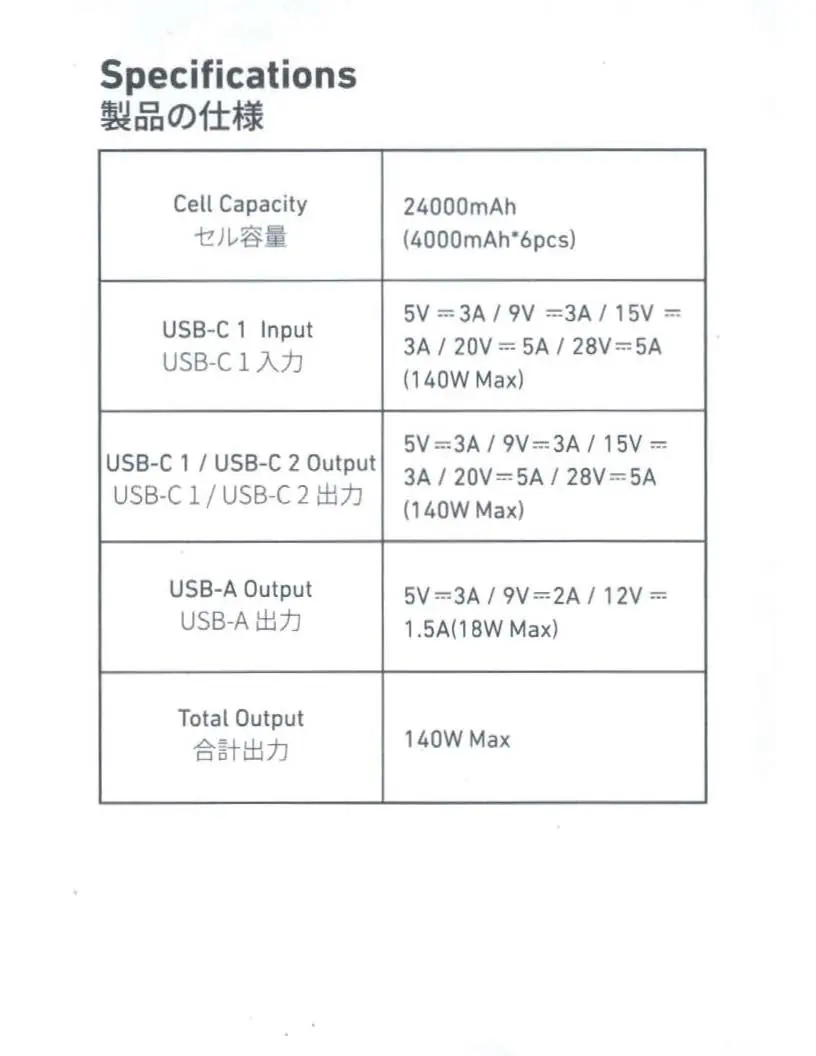

Powerbank (A1289): Kapazität 24000mAh. Maximale Gesamtausgangsleistung 140W.
Sicherheit und Entsorgung
Setzen Sie das Produkt keinen offenen Flammen aus. Nicht zerlegen. Bei Defekten oder beschädigten Steckern muss das Produkt entsorgt werden. Entsorgen Sie das Produkt nicht im Hausmüll, sondern an einer dafür vorgesehenen Sammelstelle für Elektro- und Elektronikaltgeräte.
Kundenservice
Für FAQs und weitere Informationen besuchen Sie bitte anker.com/support. Technischer Support ist lebenslang verfügbar.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Gerät lädt nicht oder langsam
Verwenden Sie ein Anker-Kabel, das Originalkabel des Geräts oder ein anderes zertifiziertes Kabel (z. B. MFi).
Powerbank lädt Zubehör nicht richtig
Aktivieren Sie den Trickle-Charging-Modus durch zweimaliges Drücken der Taste.
Leistungsschwankungen bei hoher Umgebungstemperatur
Das ActiveShield 2.0 System passt die Ausgangsleistung bei Temperaturen zwischen 26-35°C automatisch an, um die Sicherheit zu gewährleisten.
Vor der Verwendung
- Prüfen Sie, ob das Kabel unbeschädigt ist.
- Stellen Sie sicher, dass die Steckdose leicht zugänglich ist.
- Verwenden Sie für maximale Leistung das Originalkabel.
- Laden Sie die Powerbank bei längerer Nichtbenutzung alle drei Monate auf.
Technische Daten in der Praxis
- 120W Max (Ladegerät)
- Maximale kombinierte Ausgangsleistung bei Nutzung mehrerer Anschlüsse.
- 24000mAh (Powerbank)
- Die Gesamtkapazität des internen Akkus.
- ActiveShield 2.0
- Sicherheitsmechanismus zur Überwachung der Temperatur und Anpassung der Ausgangsleistung.
Abbildungen und Diagramme

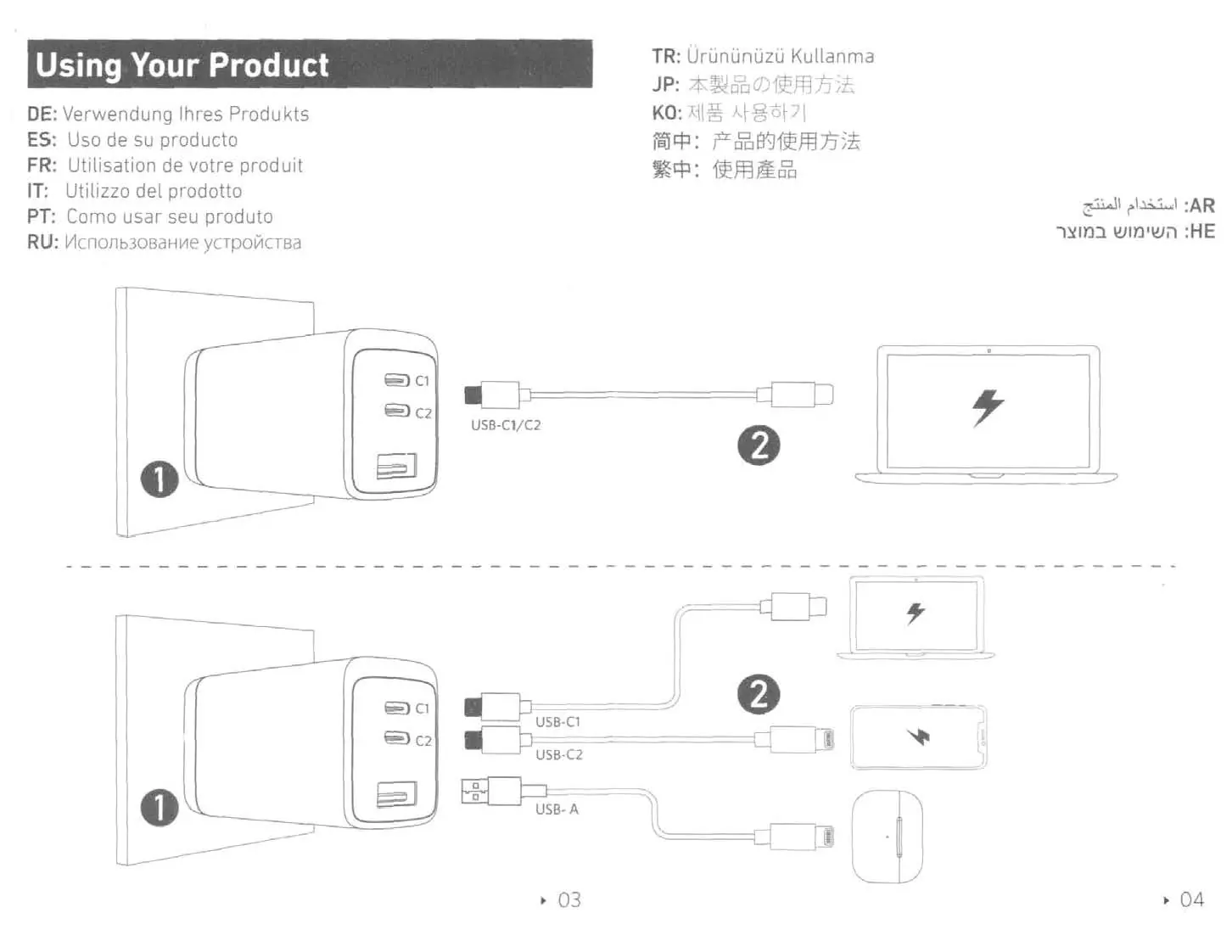

- Die Diagramme zeigen die korrekte Verbindung der Kabel mit den USB-C und USB-A Anschlüssen.
- Die LCD-Anleitung illustriert die Bedeutung der Symbole für Akkustand, Eingangs-/Ausgangsleistung und Ladezeit.
Modellkompatibilität
- Das Ladegerät ist nur für IT-Geräte konzipiert.
- Für maximale Leistung (28V=5A) der Powerbank wird ein USB-C auf MagSafe 3 Kabel mit einem 2021 Apple MacBook Pro (16") benötigt.
