Bedienungsanleitung für Amica 2022CC2.20eX / EHC 937 011 E Herd
Detaillierte Bedienungsanleitung für den Amica 2022CC2.20eX / EHC 937 011 E Herd. Erfahren Sie alles über Installation, Bedienung, Backtipps, Reinigung und Fehlerbehebung.
PDF-Quelle: CS · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist die Bedienungs- und Installationsanleitung für den Amica Herd 2022CC2.20eX / EHC 937 011 E. Es enthält Anweisungen zur sicheren Installation, Bedienung, Reinigung und Wartung. S. 1, 35, 68, 100
Wichtigste Schritte
- Installation durch qualifizierten Installateur S. 17, 49, 82, 114
Erste Inbetriebnahme
- Ofen bei 250°C für 30 Min. aufheizen S. 19, 51, 84, 116
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät funktioniert nicht
Sicherung prüfen
S. 32, 65, 98, 130Wartung und Reset
- Steam Clean Reinigung S. 29, 62, 95, 127
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennleistung | 8,2 kW | Maximale Leistungsaufnahme | S. 33, 66, 99, 131 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 36, 69, 101
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für die sichere Installation und den Betrieb Ihres Amica Herdes. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist ausschließlich für den Gebrauch in privaten Haushalten bestimmt.
Produktbeschreibung
Der Herd besteht aus einem Glaskeramik-Kochfeld und einem Backofen. Die Steuerung erfolgt über Drehknöpfe an der Frontblende. Das Kochfeld verfügt über verschiedene Kochzonen, deren Leistung stufenweise reguliert werden kann.
Installation
Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Achten Sie auf eine ausreichende Belüftung des Aufstellraums. Der elektrische Anschluss muss gemäß dem beiliegenden Schaltplan erfolgen (1-phasig, 2-phasig oder 3-phasig). Das Gerät muss sicher in der Küchenarbeitsplatte montiert und mit den beiliegenden Befestigungselementen fixiert werden.
Erste Inbetriebnahme
Vor der ersten Nutzung müssen alle Verpackungsteile entfernt und das Gerät gereinigt werden. Heizen Sie den Backofen bei 250°C für ca. 30 Minuten auf, um produktionsbedingte Rückstände zu entfernen. Das Kochfeld sollte für ca. 4 Minuten ohne Kochgeschirr aufgeheizt werden.
Bedienung
Die Kochzonen werden durch Drehen der entsprechenden Knöpfe reguliert. Der Backofen bietet verschiedene Funktionen, darunter Ober-/Unterhitze, Umluft und eine ECO-Funktion zur Energieeinsparung. Die Temperatur wird über einen separaten Regler eingestellt.
Backtipps
Verwenden Sie für Backwaren vorzugsweise schwarze Backbleche, da diese die Wärme besser leiten. Bei der Nutzung der Umluftfunktion ist kein Vorheizen erforderlich. Achten Sie beim Braten von Fleisch darauf, dieses in der Mitte der Garzeit zu wenden.
Reinigung und Wartung
Reinigen Sie das Kochfeld nach jeder Nutzung. Verwenden Sie keine scheuernden Reinigungsmittel. Für den Backofen steht eine Steam-Clean-Funktion zur Verfügung. Die Backofentür kann zur einfacheren Reinigung ausgehängt und die Glasscheiben können entfernt werden.
Fehlerbehebung
Sollte das Gerät nicht funktionieren, prüfen Sie zuerst die Sicherung der Hausinstallation. Bei defekter Backofenbeleuchtung kann die Glühbirne (G9, 230V, 25W) ausgetauscht werden.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Sicherung der Hausinstallation prüfen und ggf. ersetzen.
Ofenbeleuchtung defekt
Glühbirne festziehen oder durch eine neue G9 25W Lampe ersetzen.
Vor der Verwendung
- Verpackungsmaterial vollständig entfernen
- Backofen und Kochfeld von Konservierungsmitteln reinigen
- Zubehör aus dem Backofen entnehmen und reinigen
- Backofen bei 250°C für 30 Minuten aufheizen
- Kochfeld für 4 Minuten ohne Geschirr aufheizen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Nennspannung
- 230/400V~50 Hz
- Nennleistung
- max. 8,2 kW
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Montage der Kochfeld-Dichtung und die Befestigung in der Arbeitsplatte.
- Die Schaltpläne verdeutlichen den elektrischen Anschluss für verschiedene Netztypen (1N~, 2N~, 3N~).
Modellkompatibilität
- Nur für den Hausgebrauch bestimmt.

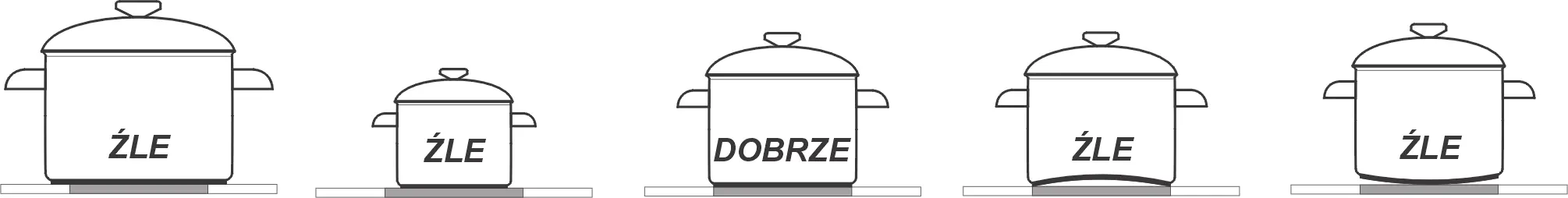

- Verwenden Sie nur Kochgeschirr, das für Glaskeramik-Kochfelder geeignet ist.
