Installationsanleitung für American Lighting RHYM-Serie Einbau-Downlight

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die RHYM-Serie Einbau-Downlights von American Lighting. Das Produkt ist für den Betrieb mit 120V AC, 60Hz ausgelegt und für trockene, feuchte oder nasse Standorte geeignet. Es ist kompatibel mit TRIAC/CL/ELV-Dimmerschaltungen. Vor der Installation muss die Stromversorgung am Sicherungskasten oder Schutzschalter unterbrochen werden.

Vorbereitung und Sicherheit

• Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten vollständig unterbrochen ist.
• Die Installation erfordert Kenntnisse über Einbauleuchten und elektrische Systeme. Im Zweifelsfall sollte ein qualifizierter Elektriker beauftragt werden.
• Versorgungsleitungen müssen für mindestens 90°C (194°F) ausgelegt sein.
• Verwenden Sie für die Installation NMD90 Romex oder BX-Kabel.
• Achten Sie auf die korrekten Ausschnittgrößen: 3 Zoll rund (3-3/8" Durchmesser) oder 3 Zoll quadratisch (3-3/8" x 3-3/8").

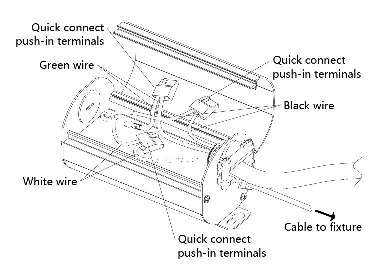

Verkabelung des Treibers

1. Öffnen Sie die Abdeckung der Anschlussdose (Hardwire Box) und entfernen Sie die entsprechenden Ausbrüche.
2. Führen Sie das Versorgungskabel durch den Ausbruch und sichern Sie es mit einem Kabelverbinder (separat erhältlich).
3. Verbinden Sie die Drähte mithilfe der Schnellanschlussklemmen: Grün/Erde mit Grün, Weiß mit Weiß, Schwarz mit Schwarz.
4. Verstauen Sie alle Kabel ordnungsgemäß in der Box und schließen Sie die Abdeckung, ohne die Kabel einzuklemmen.

Installation der Leuchte

Trimless Mud-Ring: Befestigen Sie den Rahmen mit Schrauben an der Decke, spachteln Sie ihn ein, lassen Sie ihn trocknen und streichen Sie ihn in der gewünschten Farbe.

Trim-Ring: Drücken Sie die Schmetterlingsfedern nach oben und setzen Sie den runden Rahmen in die Decke ein, bis die Clips greifen.

Wählen Sie die gewünschte Farbtemperatur (CCT) über den Schalter auf der Rückseite des Lichtmoduls. Bei Gimbal- oder winkelverstellbaren Modulen können Sie den gewünschten Winkel einstellen. Verbinden Sie das Lichtmodul mit dem Treiber über den Twist-Lock-Anschluss und drücken Sie das Modul in den Rahmen, bis es einrastet.

Linsenaustausch

Nur für THNC-SKUs (nicht für Gimbal- oder winkelverstellbare Modelle):

1. Entfernen Sie den Modulring durch Drehen gegen den Uhrzeigersinn.
2. Lösen Sie die Schrauben des inneren Rings mit einem Schraubendreher.
3. Tauschen Sie die Linse aus und achten Sie auf den korrekten Sitz.
4. Befestigen Sie den inneren Ring wieder und setzen Sie den Modulring durch Drehen im Uhrzeigersinn ein.

Pflege und Wartung

Verwenden Sie zur Reinigung der Leuchte nur ein mildes Seifenwasser und ein weiches Tuch. Vermeiden Sie aggressive Chemikalien und raue Tücher, da diese die Oberfläche oder die Linse beschädigen können.
