Bedienungsanleitung für AMC CSUB Kompakter aktiver Subwoofer
Schnelle Anleitung für den AMC CSUB Subwoofer: Installation, Anschlüsse, Bedienelemente, technische Daten und Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der AMC CSUB ist ein aktiver Subwoofer mit 200 W Leistung, 10-Zoll-Treiber und DSP-Korrektur. Er bietet RCA- und 100-V-Eingänge sowie einstellbare Crossover- und Phasenregler. S. 3, 4
Wichtigste Schritte
- Anschluss des Audiosignals S. 3, 4
- Einstellung der Crossover-Frequenz S. 3, 4
Erste Inbetriebnahme
- Strom anschließen und einschalten S. 3, 4
- Eingangssignal wählen S. 4
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Subwoofer geht in Standby
Stellen Sie den Power Mode Selector auf 'ON', um den Standby-Modus zu deaktivieren.
S. 4Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennleistung | 200 W | Ausgangsleistung des Verstärkers | S. 5 |
| Frequenzgang | 35 Hz - 150 Hz | Übertragungsbereich | S. 5 |
| Gewicht | 10.6 kg | Gerätegewicht | S. 5 |
| Stromversorgung | ~ 220-230 V, 50 Hz | Netzspannung | S. 5 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Bedienung und Rückseite S. 3, 4
- Technische Daten S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

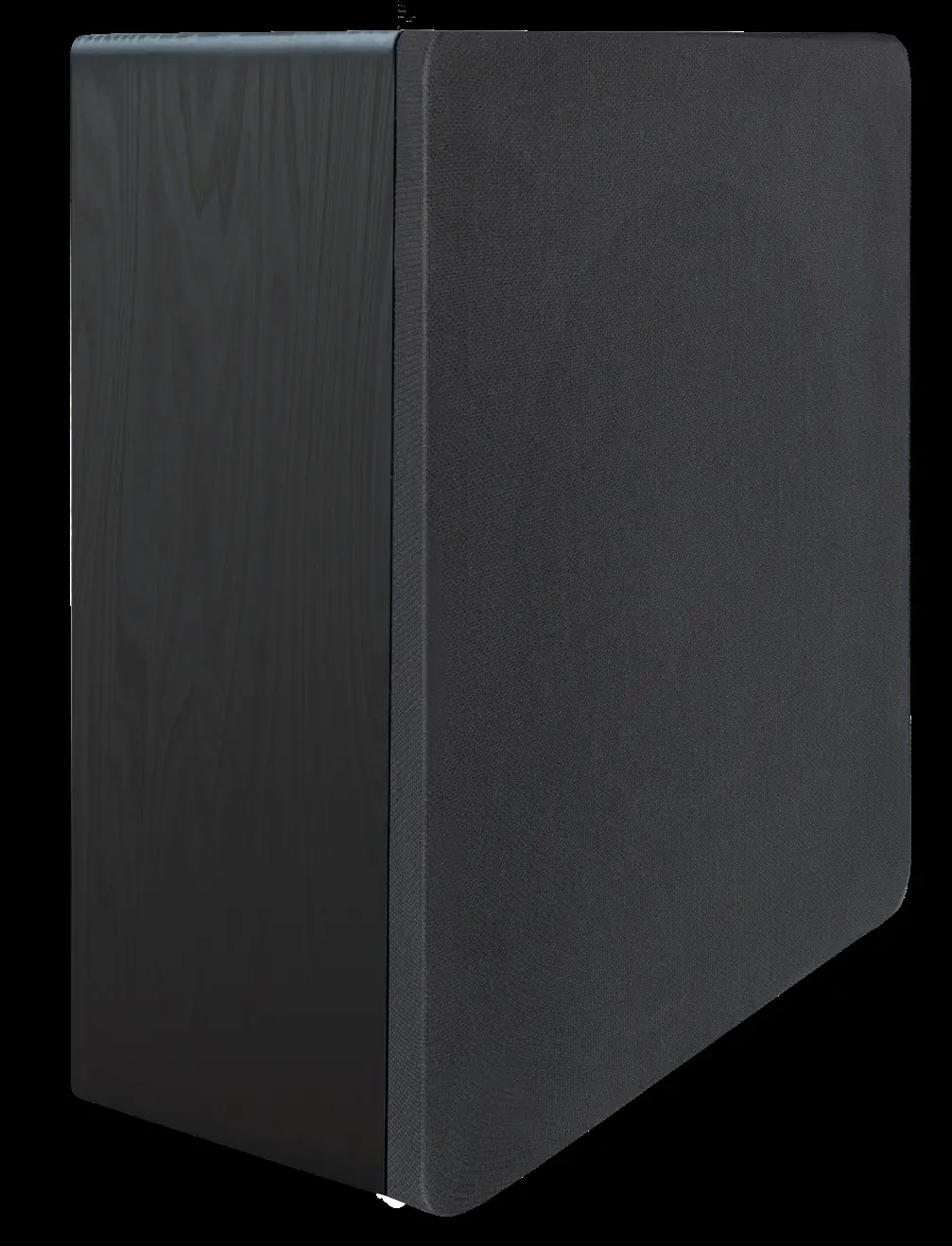

Der AMC CSUB ist ein kompakter aktiver Subwoofer, der für den Einsatz in Heim- oder Beschallungssystemen konzipiert ist. Er verfügt über einen 10-Zoll-Tieftöner, einen 200-W-Class-D-Verstärker und bietet sowohl RCA-Line-Eingänge als auch einen 100-V-Eingang. Die Anleitung beschreibt die Inbetriebnahme, die Konfiguration der DSP-Einstellungen sowie die Sicherheitsvorkehrungen.
Sicherheitshinweise
- Aufstellung: Das Gerät muss auf einer stabilen Unterlage stehen und sicher befestigt sein. Halten Sie es von Wärmequellen wie Heizkörpern fern.
- Wasser: Nicht in der Nähe von Wasser (Badewanne, Waschbecken, Schwimmbecken) verwenden.
- Stromversorgung: Das Gerät muss an eine Steckdose mit Schutzerdung angeschlossen werden. Trennen Sie das Gerät bei längerem Nichtgebrauch vom Stromnetz.
- Wartung: Öffnen Sie niemals das Gehäuse, da im Inneren Hochspannung herrscht. Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.
Bedienung und Anschlüsse
Die Rückseite des Subwoofers enthält alle notwendigen Bedienelemente:
- Power Mode Selector: Wählen Sie zwischen "AUTO" (Standby nach 20 Minuten ohne Signal) und "ON" (dauerhaft aktiv).
- Phase Correction: Ermöglicht die Anpassung der Phase im Bereich von 0° bis 180° für eine optimale Basswiedergabe.
- Crossover: Einstellung des Tiefpassfilters im Bereich von 40 Hz bis 120 Hz.
- Volume: Regler zur Anpassung der Lautstärke an die Umgebung.
- Eingänge: Nutzen Sie entweder den RCA-Line-Eingang oder den 100-V-Eingang. Wichtig: Verwenden Sie nicht beide Eingänge gleichzeitig, da dies die DSP-Korrektur beeinträchtigen kann.
Technische Daten
Der Subwoofer bietet eine Nennleistung von 200 W und einen Frequenzgang von 35 Hz bis 150 Hz. Das Gehäuse besteht aus laminiertem MDF und wiegt 10,6 kg.
Herstellerinformationen
AMC Elettronica
Praktische Hilfe
Typische Probleme
Kein Ton
Überprüfen Sie, ob das Audiosignal korrekt angeschlossen ist und ob der richtige Eingang (RCA oder 100V) verwendet wird. Stellen Sie sicher, dass der Subwoofer eingeschaltet ist (grüne LED).
Subwoofer schaltet sich nicht ein oder bleibt im Standby
Prüfen Sie den Power Mode Selector. Im "AUTO"-Modus schaltet sich das Gerät nach 20 Minuten ohne Signal in den Standby. Stellen Sie den Schalter auf "ON", um den Standby-Modus zu deaktivieren.
Verzerrter Klang oder schlechte Basswiedergabe
Passen Sie den Phasenregler (0°-180°) und die Crossover-Frequenz an die akustische Umgebung an. Beginnen Sie mit 0°.
Vor der Verwendung
- Stellen Sie sicher, dass der Untergrund stabil ist.
- Prüfen Sie die Stromversorgung (220-230 V, 50 Hz).
- Wählen Sie den passenden Eingang (RCA für Line-Pegel oder 100V für ELA-Systeme).
- Schließen Sie nicht RCA und 100V gleichzeitig an.
- Stellen Sie den Power Mode Schalter nach Bedarf ein (AUTO oder ON).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 35 Hz - 150 Hz
- Frequenzbereich, den der Subwoofer abdeckt.
- 40 Hz - 120 Hz
- Einstellbarer Bereich für die Crossover-Frequenz (Tiefpassfilter).
Abbildungen und Diagramme

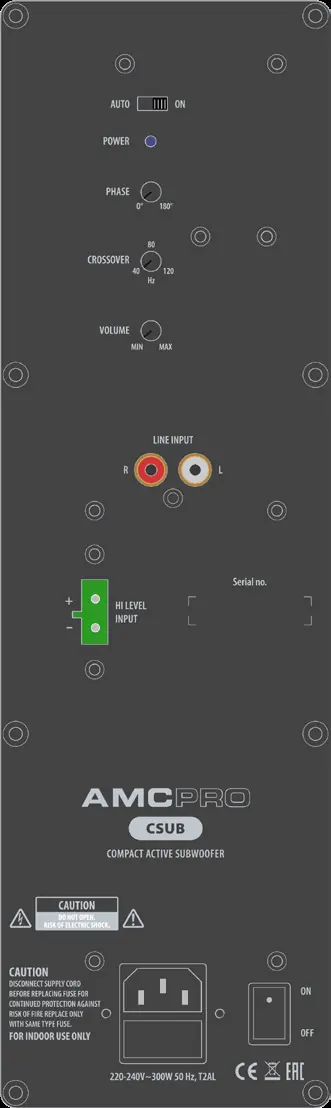

- Die Rückseite enthält den Power-Schalter, den Power-Modus-Schalter, die LED-Statusanzeige, den Phasenregler, den Crossover-Regler, den Lautstärkeregler sowie die Eingänge (RCA und 100V).
Modellkompatibilität
- Geeignet für Heim- und öffentliche Beschallungssysteme.
- Unterstützt 100V-Leitungen für Hintergrundmusik.
- Nicht für den gleichzeitigen Betrieb von RCA- und 100V-Eingängen geeignet.
