Automobil / Starthilfegeräte
Bedienungsanleitung für Amazon Basics 2000A Starthilfegerät A9
Erfahren Sie, wie Sie das Amazon Basics 2000A Starthilfegerät A9 sicher verwenden. Diese Anleitung enthält Schritte zum Starten von Fahrzeugen, Fehlerbehebung, LED-Anzeigen und technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Amazon Basics A9 ist ein 2000A Starthilfegerät für 12V-Fahrzeuge (Benzin bis 8.0L, Diesel bis 6.5L). Es verfügt über eine 20000mAh Kapazität, QC 3.0 Ausgang und eine LED-Taschenlampe. S. 3, 9
Wichtigste Schritte
- Starthilfe durchführen S. 4, 5, 6
- Erzwungener Start (RST-Taste) S. 6, 7
Erste Inbetriebnahme
- Gerät aufladen und Ladestand prüfen S. 4
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Dauerhaft rotes Licht an den Kabeln
Batteriespannung zu niedrig oder zu hoch. Prüfen Sie den Ladestand.
S. 8
Dauerhaft rotes Licht mit langem Piepton
Kurzschluss. Kabel trennen.
S. 8Wartung und Reset
- RST-Taste für erzwungenen Start S. 6, 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kapazität | 20000mAh | Energiespeicherkapazität | S. 9 |
| Spitzenstrom | 2000A | Maximale Stromstärke | S. 9 |
| Startstrom | 1000A | Stromstärke für den Startvorgang | S. 9 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Starthilfe-Anleitung S. 4, 5, 6, 7
- Technische Daten S. 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Gerät ist ein tragbares Starthilfegerät für Fahrzeuge. Vor der Verwendung muss sichergestellt werden, dass das Gerät zu über 50 % geladen ist. Das Gerät darf nicht zerlegt werden und sollte von Flüssigkeiten ferngehalten werden. Bei Beschädigungen oder Schwellungen des Akkus ist das Gerät sofort zu entsorgen.
Lieferumfang
- Starthilfegerät A9
- Starthilfekabel (Smart Jumper Cables)
- USB-A auf USB-C Kabel
- Wandadapter
- Zigarettenanzünder-Adapter
- Tragetasche
Produktübersicht
Das Gerät verfügt über eine Power-Taste, Batteriestandsanzeige, Starthilfeanschluss, USB-Ausgänge (QC 3.0 und USB-A), DC-Ausgang und eine LED-Taschenlampe. Die Starthilfekabel besitzen eine RST-Taste für erzwungene Startvorgänge.
Starthilfevorgang
- Stellen Sie sicher, dass das Gerät zu über 50 % geladen ist (prüfbar über die Power-Taste).
- Stecken Sie die Starthilfekabel in den Starthilfeanschluss. Die Anzeige am Kabel blinkt abwechselnd rot/grün.
- Verbinden Sie die rote Klemme mit dem Pluspol (+) und die schwarze Klemme mit dem Minuspol (-) der Fahrzeugbatterie. Die Anzeige sollte grün leuchten.
- Starten Sie das Fahrzeug.
- Entfernen Sie nach erfolgreichem Start sofort die Klemmen von der Batterie und verstauen Sie das Gerät.

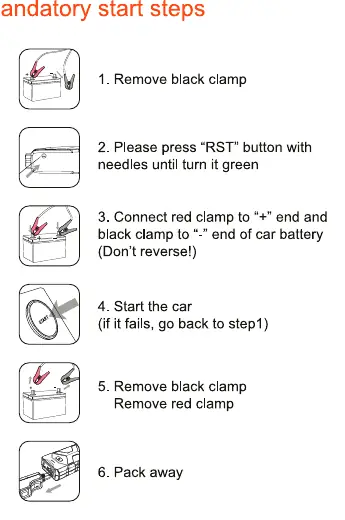

Hinweis: Sollte der normale Startvorgang fehlschlagen, nutzen Sie die "Mandatory Start Steps" (erzwungener Start) unter Verwendung der RST-Taste an den Kabeln.
LED-Anzeigen
- Blinkend rot/grün: Bereit zum Starten.
- Dauerhaft rot: Batteriespannung zu niedrig oder zu hoch.
- Dauerhaft rot mit langem Piepton: Kurzschluss. Kabel trennen.
- Dauerhaft rot mit kurzem Piepton: Falsche Polung der Klemmen.
Verwendung der Taschenlampe
Halten Sie die Taste 3 Sekunden lang gedrückt, um die Taschenlampe einzuschalten. Durch weiteres Drücken wechseln Sie zwischen Stroboskop- und SOS-Modus. Ein weiteres Drücken schaltet das Licht aus.
Technische Daten
- Kapazität: 20000 mAh
- Startstrom: 1000 A
- Spitzenstrom: 2000 A
- Kompatibilität: Bis zu 8.0L Benzin- oder 6.5L Dieselmotoren
- Betriebstemperatur: -20°C bis 65°C
Fehlerbehebung
Bei Problemen wie "Kein Start möglich" prüfen Sie den korrekten Sitz der Klemmen, den Ladestand des Geräts (mindestens 3 Lichter) oder führen Sie einen erzwungenen Start durch. Wenn die Taschenlampe nicht funktioniert, laden Sie das Gerät über das USB-Kabel auf.
Praktische Hilfe
Typische Probleme
Starthilfe schlägt fehl
Prüfen Sie, ob die Klemmen korrekt angeschlossen sind, das Gerät über 50% geladen ist oder nutzen Sie die RST-Taste für einen erzwungenen Start.
Keine LED-Anzeige
Laden Sie das Gerät auf oder drücken Sie die Ein-/Aus-Taste, um den Powerbank-Modus zu aktivieren.
Kurzschluss-Warnung (Dauerhaft rot mit Piepton)
Trennen Sie sofort die Kabel von der Batterie.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät zu über 50 % geladen ist.
- Prüfen Sie, ob die Batterieklemmen sauber und intakt sind.
- Stellen Sie sicher, dass die Klemmen fest eingesteckt sind.
- Prüfen Sie die Kompatibilität (max. 8.0L Benzin / 6.5L Diesel).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Spitzenstrom (Peak Current)
- 2000A - Maximale Stromstärke, die das Gerät kurzzeitig für den Startvorgang bereitstellen kann.
- Betriebstemperatur
- -20°C bis 65°C - Zulässiger Temperaturbereich für den Betrieb des Geräts.
Abbildungen und Diagramme
- Anschluss der Starthilfekabel an das Gerät.
- Verbindung der Klemmen mit den Batteriepolen (+/-).
- Verwendung der RST-Taste für den erzwungenen Start.
Modellkompatibilität
- Geeignet für 12V-Fahrzeuge.
- Unterstützt Benzinmotoren bis 8.0L.
- Unterstützt Dieselmotoren bis 6.5L.
