Bedienungsanleitung für Amazon Basics 288 LED-Lichtleiste 5,5 m

Erfahren Sie, wie Sie Ihre Amazon Basics 288 LED-Lichtleiste sicher installieren, anschließen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Anweisungen zum Austausch der Sicherung und Tipps zur Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Amazon Basics 288 LED-Lichtleiste ist für den dekorativen Innen- und Außenbereich vorgesehen. Sie kann mit bis zu 3 weiteren Einheiten in Reihe geschaltet werden und benötigt eine 3A/125V Sicherung. S. 4, 6

Wichtigste Schritte

  • Installation der Lichtleiste S. 5
  • Reihenschaltung durchführen S. 6
  • Sicherung austauschen S. 7

Erste Inbetriebnahme

  • Prüfung vor Inbetriebnahme S. 4

Probleme und Lösungen

Sicherung defekt

Sicherung im Stecker durch eine neue (max. 3A, 125V) ersetzen.

S. 7

Wartung und Reset

  • Regelmäßige Inspektion S. 6

Technische Daten

Parameter Wert Hinweis Seiten
Nennspannung 120 V~, 60 Hz Betriebsspannung S. 9
Nennleistung 43.2 W Stromverbrauch S. 9

Wo es im PDF steht

  • Sicherheitshinweise S. 3, 4
  • Installation und Produktbeschreibung S. 5
  • Wartung und Sicherung S. 6, 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Teileübersicht des Geräts mit Markierungen Seite 1 Montage der Lichtleiste mit Clips Seite 5 Verbindung mehrerer Lichtleisten Seite 6 Sicherungsaustausch im Stecker Seite 7

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Amazon Basics 288 LED-Lichtleiste. Das Produkt ist für den ganzjährigen dekorativen Einsatz im Innen- und Außenbereich konzipiert. Bitte beachten Sie, dass es sich nicht um ein Spielzeug handelt und von Kindern ferngehalten werden sollte. Das Produkt ist nicht für den gewerblichen Gebrauch bestimmt.

Produktbeschreibung

Das Set besteht aus der LED-Lichtleiste mit einem weiblichen Kabelanschluss, einem Anschlussstecker mit Sicherung und einem Set aus Montageclips und Schrauben. Die LED-Lampen sind nicht austauschbar.

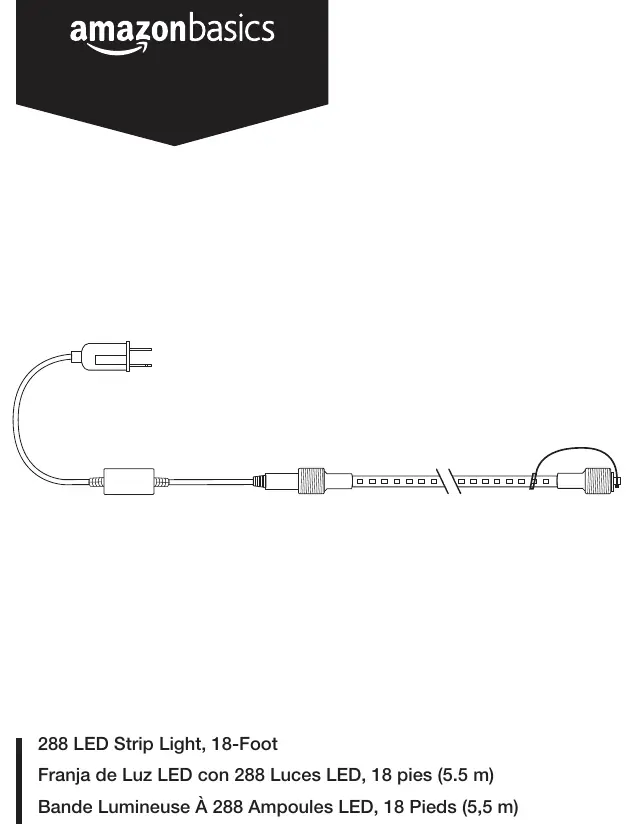

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen

Installation

Bestimmen Sie vor der Montage den Installationsort und legen Sie das Produkt aus. Befestigen Sie die Lichtleiste direkt an der strukturellen Unterlage unter Verwendung der mitgelieferten Montageclips. Verbinden Sie anschließend den Stecker mit einer geeigneten Steckdose.

Montage der Lichtleiste mit Clips
Montage der Lichtleiste mit Clips

Reihenschaltung

Es ist möglich, zusätzliche Lichtleisten anzuschließen. Schrauben Sie dazu die Endkappe am weiblichen Kabelanschluss ab und entfernen Sie den Endstecker. Verbinden Sie den männlichen Kabelanschluss eines weiteren Sets und schrauben Sie die Endkappe fest. Warnung: Kombinieren Sie nicht mehr als 3 Lichtleisten miteinander.

Verbindung mehrerer Lichtleisten
Verbindung mehrerer Lichtleisten

Reinigung und Wartung

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Wischen Sie das Produkt mit einem weichen, leicht angefeuchteten Tuch ab. Verwenden Sie keine ätzenden Reinigungsmittel, Drahtbürsten oder scharfen Gegenstände. Überprüfen Sie das Produkt vor jedem Gebrauch auf beschädigte Isolierungen, Risse in den Lampenfassungen oder lose Verbindungen. Entsorgen Sie beschädigte Produkte.

Austausch der Sicherung

Das Produkt benötigt eine Sicherung mit maximal 3 Ampere und 125 Volt. Um die Sicherung zu wechseln, ziehen Sie den Stecker aus der Steckdose. Schieben Sie die Abdeckung des Sicherungsfachs am Stecker auf. Entfernen Sie die defekte Sicherung vorsichtig mit einem spitzen Gegenstand und ersetzen Sie diese durch eine Ersatzsicherung aus dem Fach. Schieben Sie die Abdeckung wieder zu.

Sicherungsaustausch im Stecker
Sicherungsaustausch im Stecker

Sicherheitshinweise

  • Verwenden Sie im Außenbereich nur Steckdosen mit Fehlerstrom-Schutzschalter (GFCI).
  • Nicht in der Nähe von Wärmequellen wie Heizungen, Kerzen oder Kaminen montieren.
  • Nicht mit Nägeln oder Klammern befestigen.
  • Nicht in Wasser oder andere Flüssigkeiten eintauchen.
  • Bei Verwendung an einem Baum sicherstellen, dass dieser stabil steht und frisch ist.

Technische Daten

Nennspannung: 120 V~, 60 Hz. Nennleistung: 43,2 W. Sicherungstyp: max. 3 Ampere, 125 Volt.

Praktische Hilfe

Typische Probleme

Sicherung ist durchgebrannt

Trennen Sie das Gerät vom Stromnetz und entfernen Sie weitere angeschlossene Lichterketten. Ersetzen Sie die Sicherung durch eine neue (max. 3A, 125V). Wenn die neue Sicherung sofort wieder durchbrennt, liegt ein Kurzschluss vor und das Produkt muss entsorgt werden.

Stecker passt nicht in die Steckdose

Das Produkt verfügt über einen polarisierten Stecker. Versuchen Sie, den Stecker umzudrehen. Wenn er immer noch nicht passt, kontaktieren Sie einen qualifizierten Elektriker.

Vor der Verwendung

  • Produkt auf Transportschäden prüfen.
  • Spannung und Stromstärke der Steckdose mit dem Typenschild abgleichen.
  • Verpackungsmaterial von Kindern fernhalten (Erstickungsgefahr).
  • Installationsort vor der Montage festlegen.

Technische Daten in der Praxis

Nennspannung
120 V~, 60 Hz (Standard US-Stromnetz).
Nennleistung
43,2 W Gesamtverbrauch.

Abbildungen und Diagramme

  • Die Abbildungen zeigen die Montage mittels Clips, die Verbindung mehrerer Lichtleisten in Reihe sowie den Zugriff auf das Sicherungsfach im Stecker.

Modellkompatibilität

  • Maximal 3 Lichtleisten dürfen in Reihe geschaltet werden.
  • Verlängerungskabel müssen für den Außenbereich zugelassen sein.
