Benutzerhandbuch für Allied Telesis Web-based Device GUI 2.21.x
Erfahren Sie, wie Sie die Allied Telesis Web-based Device GUI 2.21.x nutzen, aktualisieren und verwalten. Diese Anleitung enthält Informationen zu neuen Funktionen, Firmware-Updates, Zugriffseinstellungen und Sicherheitskonfigurationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Release Note und Benutzerhandbuch für die Allied Telesis Web-basierte Geräte-GUI in der Version 2.21.x. Es beschreibt die neuen Funktionen, den Zugriff auf die Benutzeroberfläche sowie Verfahren zur Aktualisierung der Firmware und GUI-Dateien auf unterstützten Switches und Routern.
Zugriff auf die Web-basierte GUI
Um auf die GUI zuzugreifen, muss das Gerät über eine IP-Adresse verfügen. Falls keine IP konfiguriert ist, gelten folgende Standardadressen:
- Switches: 169.254.42.42
- AR-Serie, TQR-Serie und ARX200S-Serie: 192.168.1.1
Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse ein. Die Standard-Anmeldedaten lauten: Benutzername manager und Passwort friend.
Firmware-Updates und Wartung
Die GUI bietet eine Update-Funktion für die AlliedWare Plus Firmware. Ein Banner zeigt verfügbare Updates an, oder Sie navigieren manuell zu System > Updates. Für die Aktualisierung der GUI-Datei selbst:
- Laden Sie die entsprechende GUI-Datei vom Allied Telesis Support Portal herunter.
- Navigieren Sie in der GUI zu System > File Management.
- Klicken Sie auf Upload und wählen Sie die Datei aus.
- Starten Sie das Gerät neu oder verwenden Sie die CLI-Befehle (no service http, service http), um den HTTP-Dienst neu zu starten.
Neue Funktionen in Version 2.21.0
- Firmware-Update-Banner: Zeigt verfügbare Updates direkt in der GUI an.
- Passwort-Änderung: Erzwingt eine Passwortänderung bei der ersten Anmeldung auf Geräten im Werkszustand.
- MAC-Filterung pro VAP: Unterstützt nun individuelle MAC-Filterlisten für spezifische Netzwerke auf der TQR-Serie.
- PoE-Menü: Verbesserte Anzeige des PoE-Menüs für Stacking-Mitglieder und Edge-Switches.

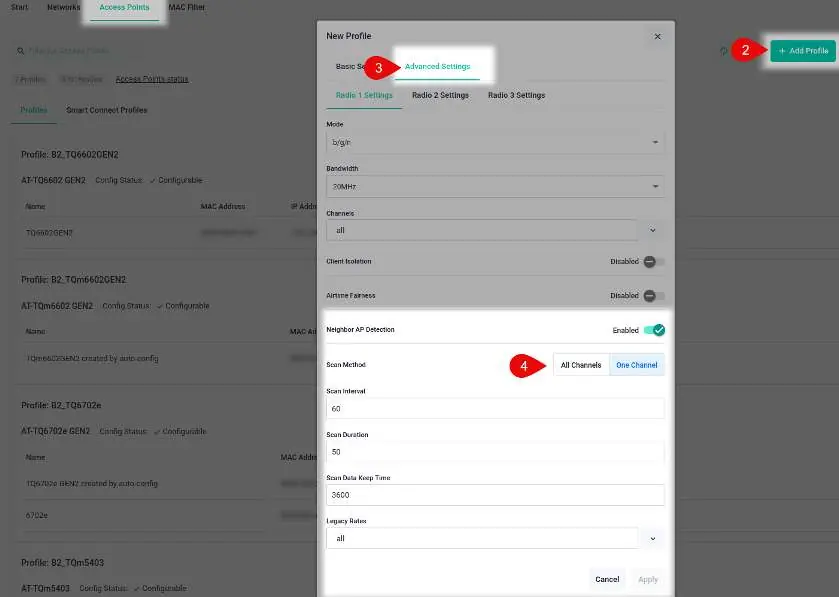

- Vista Manager mini: Verbesserungen bei der AWC-Verwaltung und Unterstützung für RFScan auf der TQR-Serie.
Sicherheit und Konfiguration
Auf Geräten, die den Krypto-Sicherheitsmodus unterstützen, kann die Integrität der GUI-Datei überprüft werden. Verwenden Sie im globalen Konfigurationsmodus den Befehl crypto verify gui <hash-value>, um den SHA256-Hash der Datei mit den offiziellen Werten zu vergleichen.
Praktische Hilfe
Typische Probleme
Browser-Zugriff schlägt fehl
Sehr alte Browser unterstützen möglicherweise keine modernen Verschlüsselungsalgorithmen (RSA/CBC), die aus Sicherheitsgründen deaktiviert wurden. Verwenden Sie einen aktuellen Browser.
Fehlermeldung '% Verification Failed'
Die GUI-Datei ist beschädigt oder wurde manipuliert. Löschen Sie die Datei und kontaktieren Sie den Allied Telesis Support.
Vor der Verwendung
- IP-Adresse auf der Schnittstelle konfiguriert
- Standard-Anmeldedaten (manager/friend) bereit
- Kompatible Firmware-Version (5.5.5-x.x oder neuer) installiert
- GUI-Datei vom Support-Portal heruntergeladen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Standard-IP (Switches)
- 169.254.42.42
- Standard-IP (AR/TQR/ARX)
- 192.168.1.1
- Standard-Login
- Benutzer: manager, Passwort: friend
Abbildungen und Diagramme
- Die GUI-Oberfläche bietet ein Dashboard mit Systeminformationen, Port-Status und Verkehrsstatistiken.
- Das Menü 'File Management' ermöglicht das Hochladen neuer GUI-Dateien.

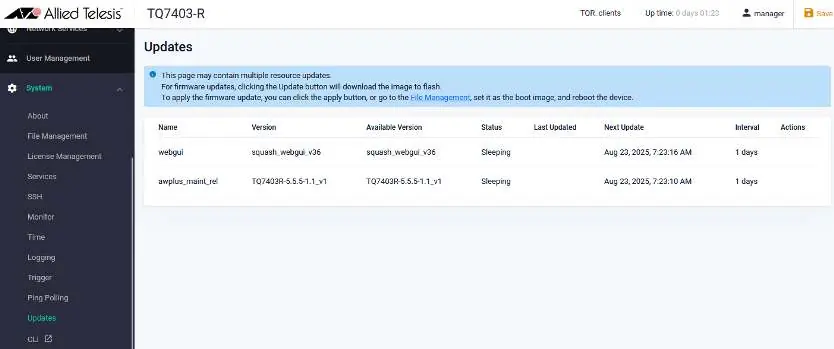

- Die 'Updates'-Seite zeigt den Status der Firmware-Versionen an.
