Bandschleifer FERREX 1010W - Bedienungsanleitung
Schnellstartanleitung für den FERREX 1010W Bandschleifer. Erfahren Sie alles über Montage, Bedienung, Einstellung der Bandzentrierung, Wartung des Antriebsriemens und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Gerät ist ausschließlich für den privaten Heimwerkergebrauch bestimmt und nicht für den gewerblichen Einsatz geeignet. Es dient zum Trockenschleifen von Holz, Kunststoff, Metall, Spachtelmasse und lackierten Oberflächen. Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise und bewahren Sie die Anleitung auf.
Produktbeschreibung

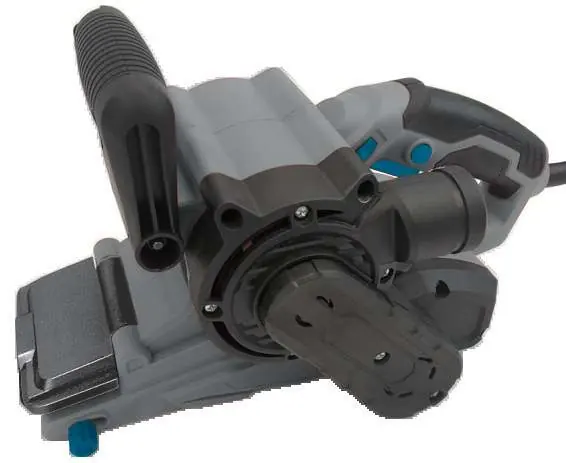

Der FERREX 1010W Bandschleifer verfügt über einen variablen Geschwindigkeitsregler, eine Bandzentrierung und eine verstellbare Frontplatte für Arbeiten in Ecken. Das Gerät ist doppelt isoliert.
Montage
Vor allen Montagearbeiten muss das Gerät vom Stromnetz getrennt werden. Der mitgelieferte Staubbeutel muss vor der Benutzung am Staubabsaugstutzen angebracht werden. Leeren Sie den Staubbeutel alle 5-10 Minuten für eine effiziente Absaugung.
Bedienung
- Zusatzgriff: Lösen Sie den Verriegelungshebel, um den Griff in die gewünschte Position zu bringen, und arretieren Sie ihn wieder. Halten Sie das Gerät immer mit beiden Händen fest.
- Ein-/Ausschalter: Drücken Sie den Auslöser zum Starten. Für den Dauerbetrieb drücken Sie zusätzlich den Arretierknopf.
- Geschwindigkeitsregelung: Nutzen Sie das Stellrad, um die Geschwindigkeit an das Material anzupassen (z.B. hohe Geschwindigkeit für Holz, niedrige für Acryl).
- Bandzentrierung: Wenn das Band nicht mittig läuft, stellen Sie es bei laufendem Gerät über den Einstellknopf ein.
- Frontplatte: Kann für Arbeiten in engen Ecken hochgeklappt werden.
Wartung
Das Gerät benötigt keine zusätzliche Schmierung. Halten Sie die Lüftungsschlitze sauber. Wenn die Kohlebürsten abgenutzt sind, beginnt das Gerät zu funken oder bleibt stehen; lassen Sie diese in einer Fachwerkstatt ersetzen. Der Antriebsriemen kann bei Bedarf durch Öffnen der Abdeckung gewechselt werden.
Fehlerbehebung
Bei Problemen prüfen Sie zuerst die Stromversorgung und den korrekten Sitz des Schleifbandes. Sollte das Gerät nicht die volle Leistung erreichen, prüfen Sie das Verlängerungskabel. Bei Defekten am Netzkabel oder internen elektrischen Fehlern wenden Sie sich bitte an den Kundendienst.
Technische Daten
- Spannung: 230-240V~50Hz
- Leistungsaufnahme: 1010 W
- Bandgeschwindigkeit: 120-400 m/min
- Bandgröße: 76 x 533 mm
- Gewicht: 3.55 kg
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie den Stromanschluss, betätigen Sie den Ein-/Ausschalter und den Arretierknopf. Bei Defekten kontaktieren Sie den Kundendienst.
Gerät erreicht nicht die volle Leistung
Verwenden Sie ein geeignetes Verlängerungskabel und prüfen Sie die Stromquelle.
Schleifband läuft nicht mittig
Justieren Sie das Band mit dem Einstellknopf oder ersetzen Sie ein verformtes Schleifband.
Vor der Verwendung
- Prüfen Sie, ob alle Teile vorhanden und unbeschädigt sind
- Stellen Sie sicher, dass der Staubbeutel korrekt montiert ist
- Prüfen Sie das Schleifband auf korrekten Sitz
- Tragen Sie geeignete Schutzausrüstung (Augen-, Gehör- und Atemschutz)
- Stellen Sie sicher, dass das Werkstück fest eingespannt ist
Technische Daten in der Praxis
- Leistungsaufnahme
- 1010 W für hohe Abtragsleistung
- Bandgeschwindigkeit
- 120-400 m/min, einstellbar je nach Material
- Schutzklasse
- II (Schutzisoliert)
Abbildungen und Diagramme
- A1/A2: Montage und Entleerung des Staubbeutels
- B1-B3: Einstellung des Zusatzgriffs
- C: Ein-/Ausschalter und Arretierknopf
- D: Geschwindigkeitsregler
- E: Einstellung der Bandzentrierung
Modellkompatibilität
- Nur für den privaten Heimwerkergebrauch
- Nicht für den gewerblichen Einsatz geeignet
- Verwenden Sie nur Original-Ersatzteile von FERREX
