Installationsanleitung für AirLive ONU-10XG(S)-1004-10G

Schnelle Installationsanleitung für den AirLive ONU-10XG(S)-1004-10G. Erfahren Sie, wie Sie das Gerät anschließen, die LED-Anzeigen interpretieren und die Hardware korrekt montieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Anwendungsdiagramm der Netzwerkverbindung Seite 2 Rückseite des Geräts mit Anschlüssen Seite 2 Detailansicht der Schnittstellen Seite 3 Montagezeichnung aus der Anleitung Seite 4

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der schnellen Inbetriebnahme des AirLive ONU-10XG(S)-1004-10G. Das Gerät ist für den Innenbereich konzipiert und erfordert eine Umgebungstemperatur zwischen -5 °C und 55 °C sowie eine Luftfeuchtigkeit von 10 % bis 90 %. Achten Sie bei der Installation auf ausreichende Belüftung und vermeiden Sie Orte mit hoher elektromagnetischer Interferenz.

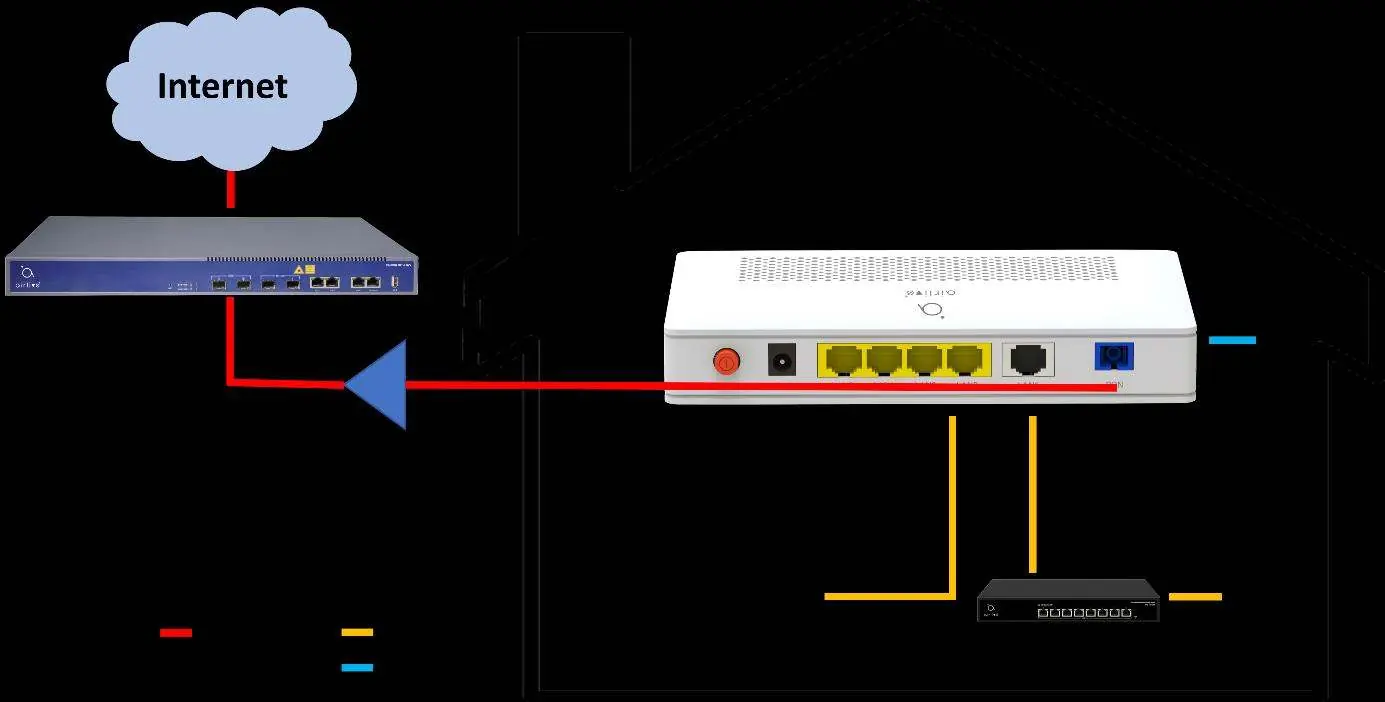

Anwendungsdiagramm der Netzwerkverbindung
Anwendungsdiagramm der Netzwerkverbindung

Gerätebeschreibung und Anschlüsse

Das Gerät verfügt über verschiedene Schnittstellen auf der Rückseite:

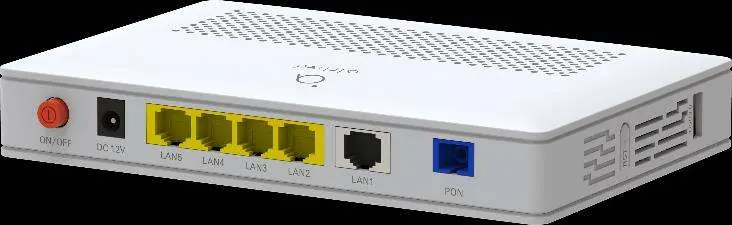

Rückseite des Geräts mit Anschlüssen
Rückseite des Geräts mit Anschlüssen
Detailansicht der Schnittstellen
Detailansicht der Schnittstellen
  • ON/OFF: Netzschalter zum Ein- und Ausschalten.
  • DC 12V: Anschluss für das mitgelieferte Netzteil (12V, 1A).
  • LAN1: 10GE-Port (silber), erfordert ein Cat6a-Kabel mit RJ-45-Stecker.
  • LAN2-5: 1GE-Ports (gelb), erfordern Cat5-Kabel mit RJ-45-Stecker.
  • PON: Anschluss für Glasfaser (SC-Typ, Singlemode-Kabel) zur Verbindung mit dem OLT.
  • USB 3.0: Anschluss für externe USB-Speichermedien.
  • RST: Reset-Taste. Halten Sie diese länger als 10 Sekunden gedrückt, um das Gerät auf Werkseinstellungen zurückzusetzen und neu zu starten.

Hardware-Installation

Sie können das Gerät entweder auf einem Tisch aufstellen oder an der Wand montieren.

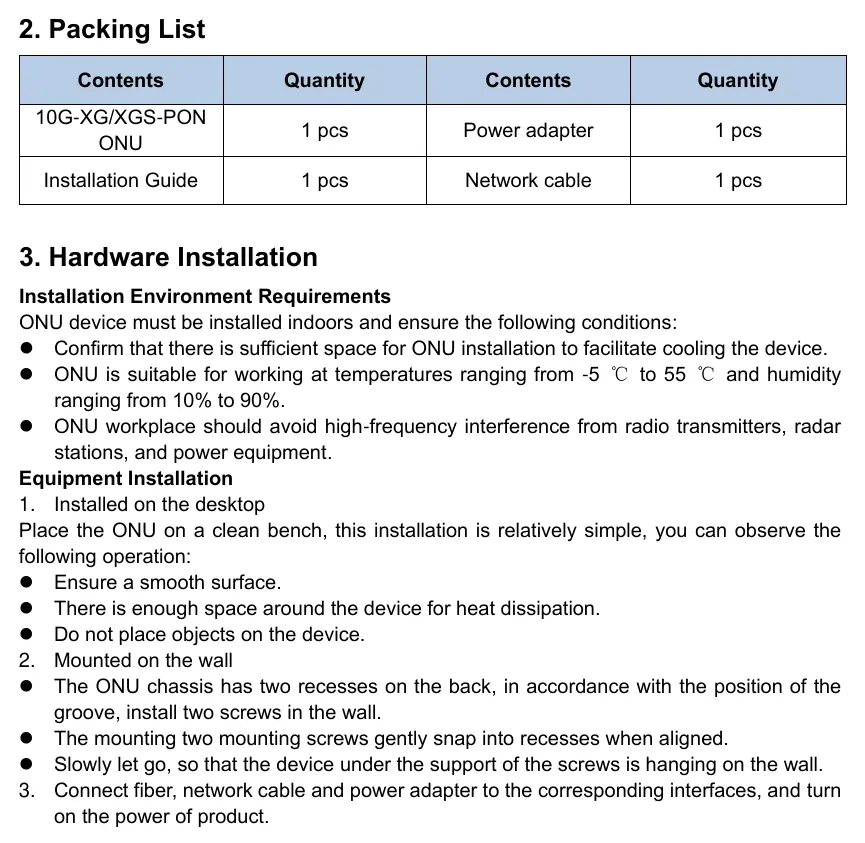

Montagezeichnung aus der Anleitung
Montagezeichnung aus der Anleitung

Installation auf dem Tisch

  • Platzieren Sie das Gerät auf einer sauberen, ebenen Oberfläche.
  • Stellen Sie sicher, dass um das Gerät herum genügend Platz für die Wärmeableitung vorhanden ist.
  • Legen Sie keine Gegenstände auf das Gerät.

Wandmontage

  • Das Gehäuse verfügt auf der Rückseite über zwei Aussparungen.
  • Bringen Sie zwei Schrauben in der Wand an, die den Positionen der Aussparungen entsprechen.
  • Lassen Sie das Gerät vorsichtig in die Schrauben einrasten, sodass es sicher an der Wand hängt.

LED-Statusanzeigen

Die LEDs auf der Vorderseite geben Auskunft über den Betriebszustand:

  • PWR: Leuchtet bei eingeschaltetem Gerät.
  • PON: Leuchtet, wenn das Gerät im PON-System registriert ist. Blinkt während der Registrierung.
  • LOS: Blinkt, wenn kein optisches Signal empfangen wird.
  • WAN: Leuchtet bei aktiver WAN-Verbindung.
  • LAN1-5: Leuchten bei bestehender Verbindung (Link). Blinken bei Datenübertragung.
  • USB: Leuchtet bei angeschlossenem USB-Gerät. Blinkt bei Datenübertragung.

Praktische Hilfe

Typische Probleme

Gerät reagiert nicht oder muss zurückgesetzt werden

Halten Sie die RST-Taste länger als 10 Sekunden gedrückt, um das Gerät auf Werkseinstellungen zurückzusetzen und neu zu starten.

Kein optisches Signal (LOS-LED blinkt)

Überprüfen Sie die Glasfaserverbindung am PON-Port. Das Gerät empfängt aktuell kein Signal vom OLT.

LAN-Verbindung funktioniert nicht

Stellen Sie sicher, dass Sie das richtige Kabel verwenden: Cat6a für den 10GE-Port (LAN1) und Cat5 für die 1GE-Ports (LAN2-5).

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit (ONU, Netzteil, Netzwerkkabel, Anleitung).
  • Stellen Sie sicher, dass der Installationsort trocken und staubfrei ist.
  • Prüfen Sie, ob die Umgebungstemperatur zwischen -5 °C und 55 °C liegt.
  • Stellen Sie sicher, dass ausreichend Platz für die Wärmeableitung vorhanden ist.
  • Halten Sie passende Netzwerkkabel (Cat5/Cat6a) bereit.

Technische Daten in der Praxis

LAN2-5 Ports
1GE-Ports, erfordern Cat5-Kabel.
Stromversorgung
12V, 1A DC-Netzteil.

Abbildungen und Diagramme

  • Das Anwendungsdiagramm zeigt die Verbindung vom OLT über den Splitter zum ONU-Gerät und die anschließende Verteilung an lokale Geräte wie PC, IPTV oder NAS.

Modellkompatibilität

  • Verwenden Sie für den 10GE-Port (LAN1) zwingend ein Cat6a-Kabel.
  • Für die 1GE-Ports (LAN2-5) ist ein Cat5-Kabel ausreichend.
  • Der PON-Anschluss ist für Singlemode-Glasfaserkabel mit SC-Stecker ausgelegt.
