Bedienungsanleitung für AirLive 1000BASE-SX MiniGBIC Transceiver
Umfassender Leitfaden für den AirLive 1000BASE-SX MiniGBIC Transceiver. Technische Daten, Installationshinweise und Betriebsparameter für Glasfaser-Netzwerke.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der AirLive SFP-SX-1.25G-500M ist ein leistungsstarker, kosteneffizienter Multi-Mode SFP-Glasfaser-Transceiver. Er ist für serielle optische Datenkommunikation mit bis zu 1,25 Gbit/s und einer Reichweite von bis zu 500 Metern ausgelegt. Das Modul ist "Hot-Pluggable" (im laufenden Betrieb austauschbar) und unterstützt DDM (Digital Diagnostic Monitoring), was die Fehlerdiagnose bei Glasfaserverbindungen erleichtert.
Produktbeschreibung
Das Modul verwendet einen 850nm VCSEL-Laser und einen PIN-Fotodetektor. Es ist für den Einsatz in Gigabit-Ethernet-Anwendungen konzipiert und bietet eine IEEE802.3z-konforme Verbindung. Zu den Hauptmerkmalen gehören:
- Duplex-LC-Anschluss
- Unterstützung für Multi-Mode-Glasfaser
- Geringer Stromverbrauch (max. 1,0 W)
- Hervorragender ESD-Schutz
- Sehr geringe elektromagnetische Störungen (EMI)

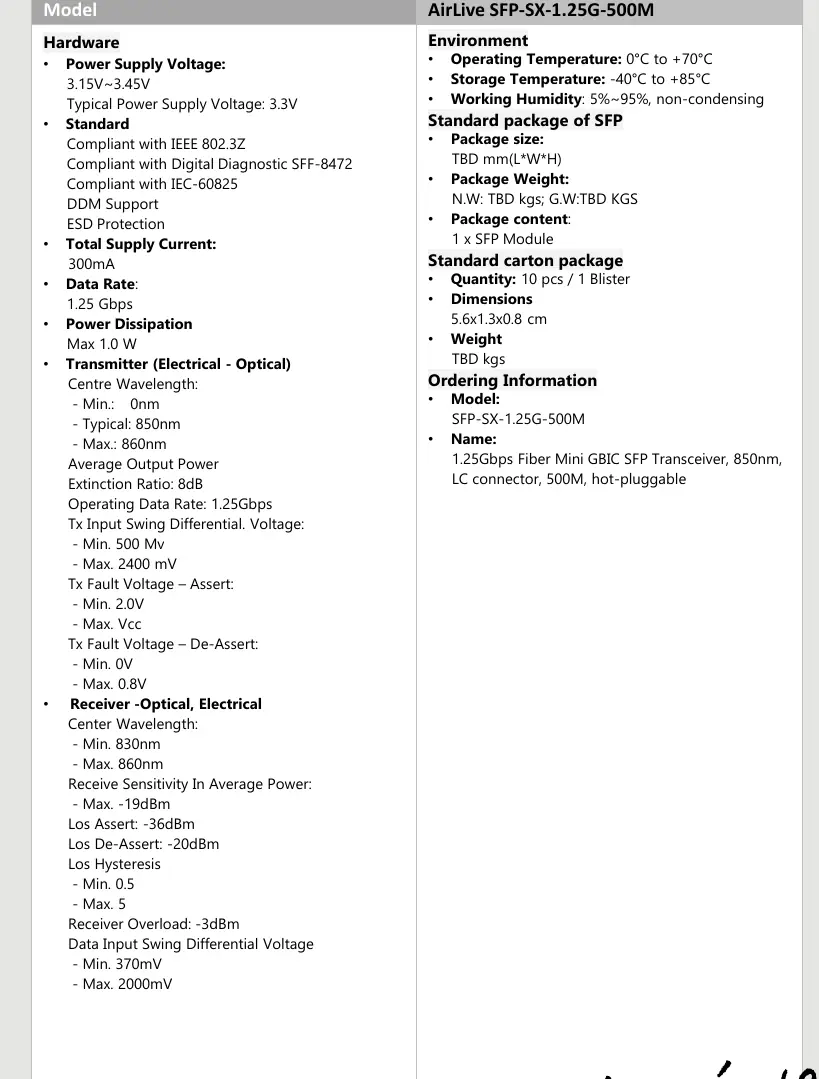

Technische Daten
Die wichtigsten Betriebsparameter des Transceivers:
- Datenrate: 1,25 Gbit/s
- Wellenlänge: 850 nm
- Spannungsversorgung: 3,15 V bis 3,45 V (typisch 3,3 V)
- Stromaufnahme: 300 mA
- Betriebstemperatur: 0 °C bis +70 °C
- Lagertemperatur: -40 °C bis +85 °C
- Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend)
Installation und Anwendung
Der Transceiver wird in SFP-Ports von Netzwerk-Switches eingesetzt. Dank der Hot-Pluggable-Funktion kann das Modul bei laufendem Betrieb installiert oder entfernt werden. Das Modul ist für verschiedene Infrastrukturen geeignet, darunter:
- Fiber Channel Infrastrukturen
- STM-16 optische Schnittstellen
- ATM-Switches und Router
- SDH/SONET-Switch-Infrastrukturen
Die DDM-Funktion ermöglicht es dem Switch, detaillierte Informationen über die Glasfaserverbindung auszulesen, um Fehler oder schlechte Verbindungen schneller zu identifizieren.
Praktische Hilfe
Typische Probleme
Keine Verbindung oder Verbindungsfehler
Prüfen Sie, ob das Glasfaserkabel korrekt im Duplex-LC-Anschluss sitzt und ob der Switch-Port DDM unterstützt, um Diagnoseinformationen auszulesen.
Reichweite ist zu kurz
Stellen Sie sicher, dass Sie Multi-Mode-Glasfaserkabel verwenden. Die maximale Reichweite beträgt 500 Meter.
Modul wird nicht erkannt
Stellen Sie sicher, dass der Switch-Port IEEE 802.3z kompatibel ist und die Spannungsversorgung (3,3 V) korrekt anliegt.
Vor der Verwendung
- Prüfen Sie die Kompatibilität des SFP-Ports mit IEEE 802.3z.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und 70°C liegt.
- Verwenden Sie ein passendes Duplex-LC-Glasfaserkabel.
- Überprüfen Sie, ob das Netzwerkgerät SFP-Module unterstützt.
Technische Daten in der Praxis
- Hot-pluggable
- Das Modul kann bei laufendem Betrieb in den Switch eingesetzt oder entfernt werden, ohne das Gerät neu zu starten.
Abbildungen und Diagramme
- Das Diagramm zeigt die Integration des SFP-Moduls in einen Netzwerk-Switch.
- Es verdeutlicht die Verbindung zwischen zwei Switches über Glasfaser (Fiber) in einer typischen Netzwerkumgebung.
Modellkompatibilität
- Kompatibel mit IEEE 802.3Z Standard.
- Unterstützt Digital Diagnostic SFF-8472.
- Entspricht IEC-60825 (Lasersicherheit Klasse I).
