Bedienungsanleitung für Agptek 15m USB-Inspektionskamera
Erfahren Sie, wie Sie die Agptek 15m USB-Inspektionskamera einrichten, Software installieren und die LED-Beleuchtung nutzen. Vollständiger Leitfaden für Betrieb, technische Spezifikationen und Nutzungshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Agptek 15m USB-Inspektionskamera ist ein Endoskop für den PC-Anschluss. Unter Windows XP ist sie Plug-and-Play-fähig, während unter Windows Vista und Windows 7 die Installation der mitgelieferten CD-Software erforderlich ist. S. 1, 2
Wichtigste Schritte
- Software installieren (nur Vista/Win 7) S. 1
- LED-Helligkeit anpassen S. 1
Erste Inbetriebnahme
- Kamera per USB anschließen und ggf. Software von CD installieren. S. 1, 2
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Nicht dauerhaft im Wasser belassen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Auflösung | 640x480 | Maximale Videoauflösung | S. 1 |
| Kabellänge | 15m | Länge des USB-Kabels | S. 2 |
| Wasserdichtigkeit | IP67 | Schutzklasse | S. 1 |
Wo es im PDF steht
- Technische Daten und Funktionen S. 1
- Lieferumfang und Hinweise S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Inbetriebnahme und Nutzung der Agptek 15m USB-Inspektionskamera. Das Gerät ist für den Anschluss an einen PC konzipiert. Bitte beachten Sie, dass die Software-Installation je nach Betriebssystem variiert. Obwohl die Kamera als wasserdicht (IP67) klassifiziert ist, sollte sie nicht über längere Zeit im Wasser verbleiben.
Produktbeschreibung
Die Inspektionskamera verfügt über eine 1/6 Zoll CMOS-Kamera mit hoher Auflösung und 4 einstellbaren weißen LED-Leuchten, die auch bei schlechten Lichtverhältnissen eine gute Sicht ermöglichen. Die Kamera ist an einem 15 Meter langen Kabel befestigt.
Inbetriebnahme und Software
Die Installation hängt von Ihrem Betriebssystem ab:
- Windows XP: Das System erkennt die Kamera in der Regel direkt. Sie können die integrierte Fotofunktion nutzen oder die mitgelieferte Software verwenden.
- Windows Vista / Windows 7: Für diese Systeme ist die Installation der mitgelieferten Software von der CD erforderlich, um die Kamera nutzen zu können.

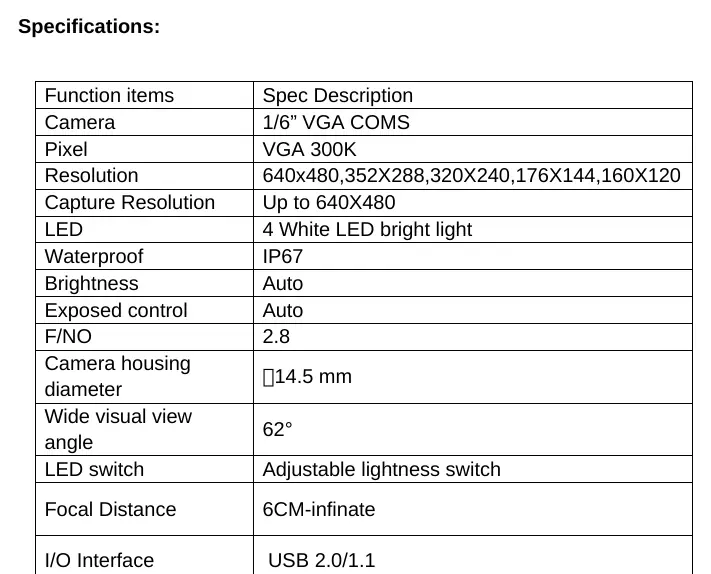

Technische Daten
Die Kamera bietet folgende Spezifikationen:
- Auflösung: Bis zu 640x480 Pixel
- Kameragehäuse-Durchmesser: 14,5 mm
- Blickwinkel: 62 Grad
- Fokusbereich: 6 cm bis unendlich
- Schnittstelle: USB 2.0/1.1
- Wasserdichtigkeit: IP67
- Beleuchtung: 4 weiße LEDs mit einstellbarer Helligkeit
Wichtige Hinweise zur Nutzung
Beachten Sie bei der Verwendung der Kamera folgende Punkte:
- Die Kamera ist wasserdicht gemäß IP67, sollte jedoch nicht dauerhaft unter Wasser gelassen werden.
- Stellen Sie sicher, dass die LED-Helligkeit über den Schalter an die Umgebung angepasst wird.
- Im Lieferumfang enthalten sind: 1x USB-Endoskop, 1x Bedienungsanleitung, 1x CD mit Treibern/Software.
Herstellerinformationen
AGPTEK
Praktische Hilfe
Typische Probleme
Kamera wird unter Windows 7/Vista nicht erkannt
Installieren Sie die mitgelieferte Software von der CD, da diese Systeme Treiber benötigen.
Kamera soll unter Wasser verwendet werden
Die Kamera ist IP67-zertifiziert, sollte aber nicht über einen längeren Zeitraum im Wasser verbleiben.
Vor der Verwendung
- Prüfen Sie, ob Ihr Betriebssystem (XP, Vista, Win 7) unterstützt wird.
- Installieren Sie bei Bedarf die Software von der mitgelieferten CD.
- Schließen Sie die Kamera an einen freien USB-Port an.
- Passen Sie die LED-Helligkeit über den Schalter am Kabel an.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Fokusbereich 6cm-unendlich
- Die Kamera stellt Objekte ab einem Abstand von 6 cm scharf.
- 14.5 mm Durchmesser
- Die Kameraeinheit benötigt eine Öffnung von mindestens 14,5 mm.
Modellkompatibilität
- Kompatibel mit Windows XP (Plug & Play).
- Windows Vista und Windows 7 erfordern die Installation der mitgelieferten Software.
